方形法兰安装四芯航空电源连接器结构

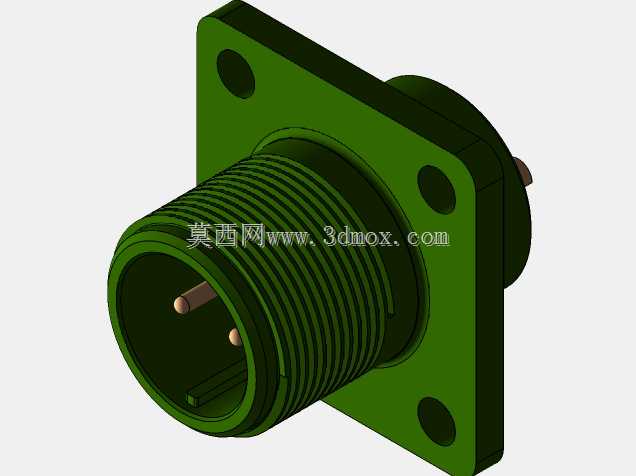

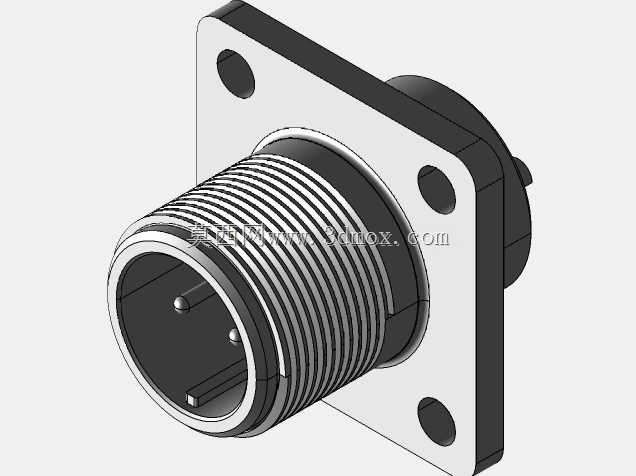

　　这款四芯法兰安装式圆形连接器，是工业电气连接场景里常用的面板固定型接插件，多用于需要在设备壳体、机柜面板上实现稳固电源或信号对接的工况，比如户外工业控制柜、移动机电设备、重型工程机械的舱体走线部位，能在设备装配阶段提前将插座端固定在面板开孔处，后续对接插头时无需额外托举插座本体，大幅提升现场布线的装配效率。从结构设计来看，插座端采用方形法兰盘作为安装基座，法兰四个角预留了贯通安装孔，适配M规格的紧固螺钉，安装时可从面板外侧将插座插入预制开孔，从内侧用螺母或螺钉锁紧，法兰盘与面板贴合面可根据防护需求加装密封胶圈，实现面板安装部位的防尘防水密封，避免外部水汽、粉尘从安装缝隙进入设备内部。

　　接触端采用4根圆柱形插针，插针沿插座内孔圆周均匀排布，插针根部做了台阶限位结构，装配时插针压入绝缘基座后不会出现轴向窜动，绝缘基座采用耐温工程塑料材质，既能保证相邻插针之间的电气绝缘间隙，也能在接插过程中承受插合带来的侧向挤压力，不会出现基座开裂的问题。插座外圈加工有连续外螺纹，用于和对接端插头的锁紧螺套配合，插合完成后旋转插头螺套即可实现两者的轴向锁紧，设备运行过程中遇到振动、冲击工况时不会出现接插件松脱断电的问题，螺纹段根部做了退刀槽处理，加工时能保证螺纹有效长度满足锁紧行程要求，不会出现螺套拧不到位的情况。从安装边界尺寸来看，方形法兰盘的对角线尺寸适配常见的圆形面板开孔，法兰厚度控制在合理范围，不会因为法兰过厚导致面板外侧突出过多影响设备外观，也不会因为法兰过薄导致锁紧后出现变形；插针端面到法兰安装面的距离经过精准核算，插合后插针与插孔的接触长度满足额定电流下的载流要求，不会因为接触长度不足导致接头发热；插座尾部预留了线缆焊接或压接的空间，尾部外圆可适配标准规格的尾部护套，用于固定接入的线缆，避免线缆根部反复弯折导致线芯断裂。

　　在实际选型应用中，这类连接器常被用在需要频繁插拔维护的设备部位，比如便携式工业电源模块、户外检测设备的电源输入端口，相比螺钉接线端子，接插件式的连接方式能大幅缩短现场维护的接线时间，也能避免人工接线时出现的虚接、线序接反问题。建模过程中需要重点关注几个配合尺寸的公差控制：法兰安装孔的位置度公差需要控制在合理范围，避免安装时螺钉无法顺利穿入面板对应的安装孔；插针的同轴度公差会直接影响插合手感，同轴度超差会导致插合时插针与插孔出现偏磨，缩短接插件的使用寿命；外圈螺纹的中径公差需要符合普通螺纹公差标准，保证和不同厂家生产的同规格插头螺套都能顺畅旋合，不会出现卡滞或滑牙的问题。

　　另外，插座外表面的军绿色处理层是常见的导电氧化层，既能提升壳体的耐腐蚀性能，也能实现连接器壳体的电磁屏蔽，当设备处于有电磁干扰的工况时，连接器壳体通过法兰盘与设备金属壳体导通，能将外部干扰信号导入接地端，避免干扰通过连接部位传入设备内部电路。绝缘基座与金属外壳之间采用过盈配合加卡扣的固定方式，即使连接器受到侧向的拉扯力，绝缘基座也不会从金属外壳中脱出，保证内部插针的位置稳定性。插针的接触端做了圆角导向处理，插合过程中即使插头与插座存在小角度的偏斜，圆角导向也能引导插针对准插孔，避免插针顶在插孔端面造成插针弯曲变形。
