42型大扭矩步进电机高精度结构设计

　　在桌面级数控设备、小型自动化模组、3D打印传动单元、实验室精密位移平台这类对安装空间有严格限制，同时需要稳定低速扭矩输出的场景里，这类42规格的两相步进电机是应用占比极高的动力元件。不同于伺服电机带闭环反馈的复杂结构，步进电机依靠定子绕组的脉冲励磁实现固定步距角的角位移输出，不需要额外的编码器反馈就能实现开环状态下的精准位置控制，整套驱动方案的硬件成本更低，接线调试逻辑更简单，对于负载波动不大、定位精度要求在丝级到十丝级区间的传动场景，适配性远高于其他类型的动力元件。

　　从结构设计逻辑来看，这款电机的定子采用多片高导磁硅钢片叠压成型，叠片之间做了绝缘氧化层处理，能有效降低高频励磁下的涡流损耗，避免电机长时间高负载运行时出现定子过热导致的扭矩衰减。定子绕组采用多股漆包线并绕的工艺，相比单股粗线绕制的方案，能大幅降低高频脉冲下的集肤效应，提升绕组的电流承载能力，匹配高压驱动板时能输出更陡峭的扭矩上升沿，在高速运转区间也能维持足够的输出扭矩，不会出现普通步进电机转速超过300转后扭矩骤降的问题。转子部分采用高性能钕铁硼永磁体分段粘接结构，磁钢的充磁方向做了优化，每极磁通量分布更均匀，能有效降低齿槽转矩，让电机在低速运行时不会出现明显的爬行抖动，带动丝杆或者同步带传动时，运动平台的低速平顺性更好，不会因为扭矩波动导致加工表面出现振纹。

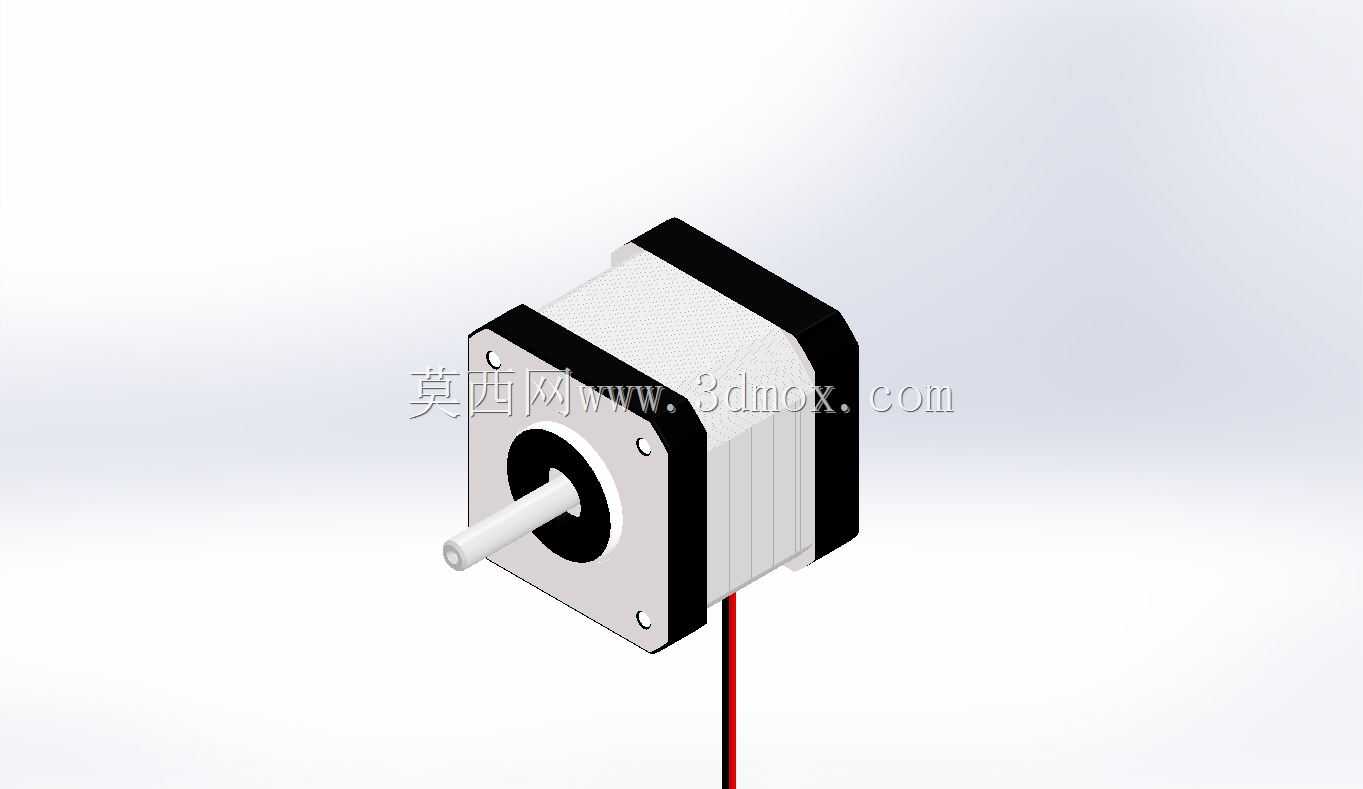

　　外形尺寸与安装边界的设计完全遵循行业通用的42步进电机安装规范，机身安装面为42mm见方的正方形结构，四个安装孔的孔距为31mm，采用M3螺纹孔设计，安装时不需要额外做转接板，就能直接固定在标准的42电机安装座、丝杆滑台端面或者设备安装板上，替换同规格的其他品牌电机时不需要修改原有安装结构，互换性极强。输出轴采用直径5mm的D型切边轴设计，轴伸长度根据常规应用场景做了优化，搭配同步轮、联轴器或者齿轮时，只需要拧紧侧面的顶丝就能实现可靠的扭矩传递，不会出现长时间正反转切换后轴与连接件打滑的问题。电机尾部预留了足够的出线空间，引出线采用耐高温硅橡胶绝缘线，能承受电机运行时的壳体温度，不会因为长期高温出现绝缘层老化开裂的问题，线序按照行业通用的黑绿红蓝对应A+A-B+B-的标准定义，接驱动板时不需要反复调试线序，直接按照标识接线就能正常运转。

　　实际选型应用时，需要重点关注电机的机身长度与扭矩的匹配关系，这款大扭矩版本的机身长度相比普通42步进电机更长，叠厚更大，低速下的保持扭矩更高，适合带动Z轴升降平台、小型传送带辊筒、精密点胶阀位移模组这类需要较大启动扭矩的负载。安装时要注意输出轴与被驱动部件的同轴度误差，尽量选用弹性联轴器来连接电机轴与丝杆轴，抵消安装时的平行度与角度偏差，避免因为同轴度误差导致电机轴承承受额外的径向力，长期运行出现轴承异响、输出轴磨损的问题。电机的安装固定螺丝拧入深度要控制在3-4mm区间，不要拧入过深顶到定子绕组，造成绕组绝缘破损短路。日常运行时要匹配合适的驱动电流，不要为了追求更高扭矩盲目调高驱动电流，否则会导致电机温升过高，磁钢出现不可逆退磁，大幅缩短电机的使用寿命。在做三维结构装配时，要预留出电机本体的散热空间，不要把电机完全包裹在密闭的结构件内部，必要时可以在电机侧面加装小型散热风扇，提升长时间高负载运行下的稳定性。
