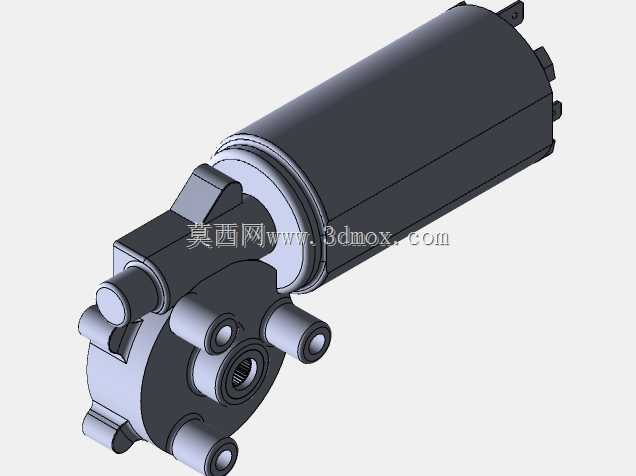

12V直流汽车挡风玻璃雨刷驱动电机结构

　　这款12V直流驱动单元是乘用车辆挡风玻璃雨刮系统的核心执行部件，日常装车场景覆盖绝大多数A级、B级燃油及电动乘用车的前风挡雨刮总成，部分轻客、小型货运车辆的前雨刮系统也会采用同结构规格的驱动单元。不同于常规开式结构的小型直流电机，该单元集成了一级蜗轮蜗杆减速与二级直齿轮减速结构，整套减速机构与驱动电机本体封装在同一金属壳体内，输出端直接对接雨刮连杆机构，不需要额外加装外置减速箱，能大幅缩减雨刮总成在车辆前围板下方的安装占用空间。

　　从实际装车的功能逻辑来看，该电机需要匹配雨刮控制器的多档位调速需求，低速档位下输出转速维持在40-50rpm区间，对应雨刮片每分钟30-40次的刮刷频率，适配小雨天气的刮刷需求；高速档位下输出转速提升至70-80rpm，对应雨刮片每分钟60-70次的刮刷频率，满足暴雨天气下的快速排雨要求。除了连续运转档位，电机内部还集成了复位停位结构，当驾驶员关闭雨刮开关后，电机会自动运转到雨刮片最低停靠位置才切断供电，避免雨刮片停在挡风玻璃视野区域干扰驾驶视线。

　　设计阶段首先要平衡的是输出扭矩与整机体积的矛盾，前风挡雨刮工作时需要克服雨刮胶条与玻璃之间的滑动摩擦阻力，尤其是玻璃表面附着灰尘、落叶或者冬季薄冰的工况下，启动阻力会达到正常工况的2-3倍，这就要求减速机构的输出扭矩至少达到15N·m以上，同时还要把电机本体的径向直径控制在60mm以内，轴向总长度控制在150mm以内，才能适配前围板下方与发动机舱部件之间的狭窄安装间隙。为了实现这一目标，设计时将电机的电枢轴与输出轴设计为垂直布局，利用蜗轮蜗杆结构的大减速比特性完成第一级减速，同时把第二级直齿轮减速组布置在输出端的侧置齿轮仓内，既避免了同轴布局带来的轴向长度过长问题，也能让输出轴的安装位置更贴近雨刮连杆的输入点，减少连杆传动过程中的扭矩损耗。

　　安装边界的设计上，电机本体的圆柱壳体上设置了两个带减震橡胶套的固定支耳，支耳的安装孔中心距严格匹配主流车型雨刮安装支架的孔位标准，安装时只需要将两个支耳卡入支架的定位销，拧紧固定螺母即可完成定位，不需要额外调整安装角度。输出轴采用带扁位的D型轴结构，轴径为8mm，伸出齿轮仓端面的长度为12mm，装配雨刮连杆摇臂时，摇臂上的D型孔直接套入输出轴，拧紧轴端的锁紧螺母就能实现无间隙传动，避免长期运转后出现摇臂松旷、雨刮刮刷角度偏移的问题。齿轮仓与电机壳体的接合面采用耐油橡胶密封圈密封，防护等级达到IP54，能够抵御车辆行驶过程中溅起的泥水、灰尘进入减速机构内部，保证齿轮与轴承的润滑脂不会过早流失，正常装车使用寿命可以达到1000小时以上的累计运转时长，覆盖车辆全生命周期的使用需求。

　　从结构建模的细节来看，建模过程中需要重点关注减速齿轮组的啮合间隙控制，蜗轮与蜗杆的中心距公差需要控制在0.05mm以内，直齿轮组的齿侧间隙维持在0.1-0.15mm区间，间隙过大会导致雨刮运转时出现异响、抖动，间隙过小则会增大运转阻力，导致电机电流过大烧坏电枢绕组。电机后端的端盖上设置了两个电源接线插片，插片的宽度为6.3mm，符合汽车电器通用接插件标准，直接对接车辆线束的防水接插件即可完成供电连接，不需要额外焊接导线。电刷部分采用铜石墨合金材质，能够承受频繁启停的电流冲击，换向器表面做了精车处理，减少运转过程中的电火花干扰，避免对车载收音机、行车电脑等电子设备造成电磁干扰。
