乐鑫ESP32-S2-MINI无线通信模组三维结构

　　在物联网终端设备的硬件开发流程中，核心通信模组的结构适配是整机设计环节里绕不开的关键节点，这款ESP32-S2-MINI模组的三维结构，完全还原了量产实物的所有外形特征与安装细节，能直接嵌入各类智能硬件的整机装配模型中完成干涉校验。从实际应用场景来看，这类Wi-Fi MCU模组广泛覆盖智能家居传感节点、工业数据采集终端、消费级智能穿戴外设、低功耗物联网网关等产品，作为设备侧的无线通信核心，承担着数据透传、边缘计算、外设控制等核心功能，其结构尺寸的精准度直接决定了PCB布局阶段的器件排布合理性，以及后期整机装配时的空间适配性。

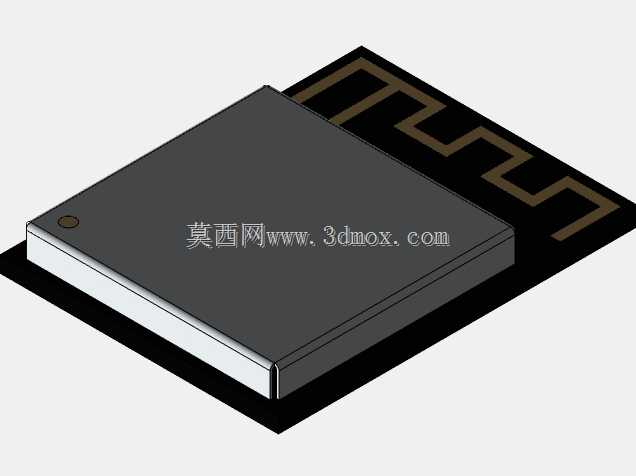

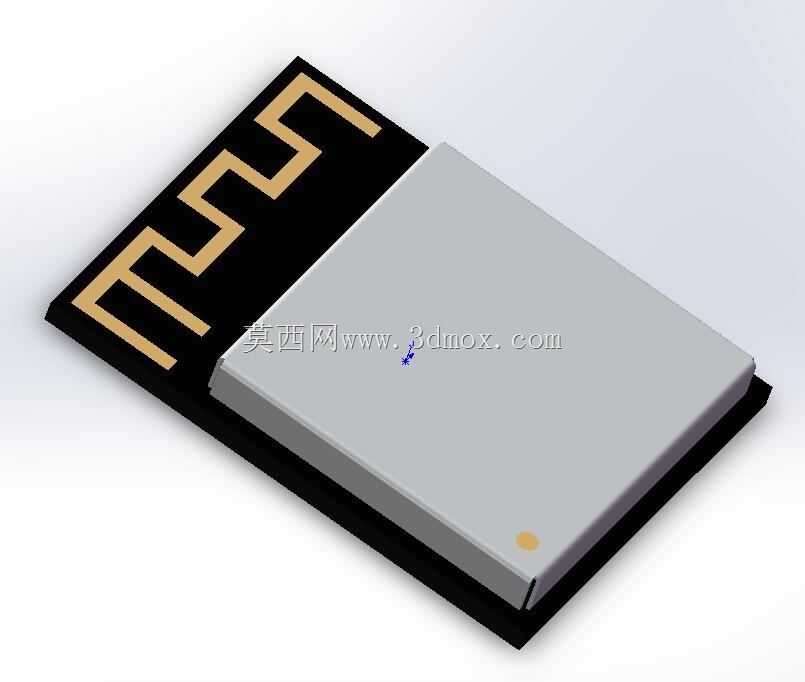

　　从结构设计的细节来看，模组采用屏蔽罩一体化封装设计，主体金属屏蔽罩覆盖核心电路区域，边缘预留的PCB板边露出板载天线的走线区域，板载天线采用弯折型倒F设计，这种走线结构是在有限的板卡空间内平衡天线增益与全向辐射性能的成熟方案，建模时完全还原了天线走线的弯折角度、线宽以及与屏蔽罩的安全间距，避免结构设计时金属外壳距离天线过近导致的信号衰减问题。屏蔽罩表面的定位标记点也做了精准还原，这个小圆点是量产SMT贴片时的视觉定位基准，在做整板贴片工艺模拟时，这个特征能直接用于坐标校准，不需要额外在模型上补充定位参考。

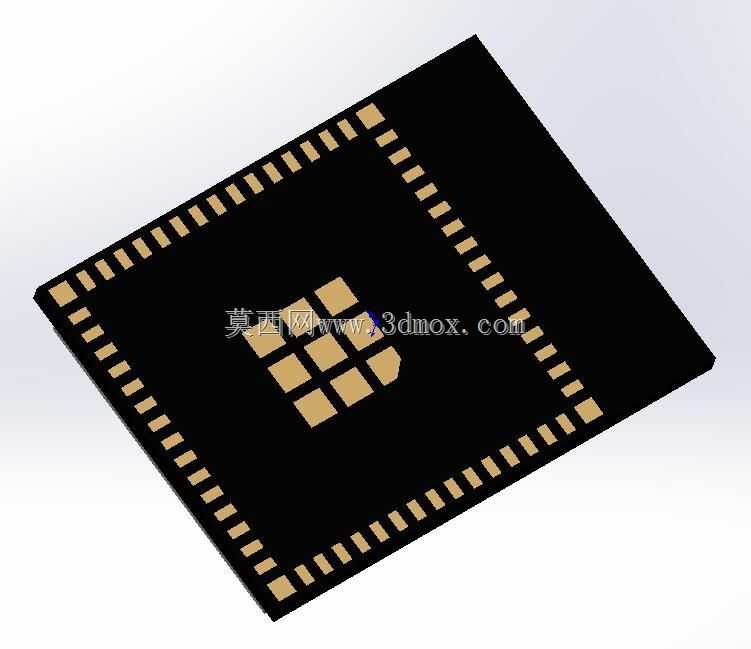

　　在安装边界的尺寸把控上，模型严格按照模组规格书的公差要求还原了长宽高的实际尺寸，包括底部焊盘的排布位置、焊盘尺寸、引脚间距，都和实物完全一致，结构工程师在做PCB封装设计时，可以直接参考模型的焊盘位置完成封装绘制，避免出现封装尺寸不匹配导致的贴片虚焊、器件偏移等生产问题。模组的厚度方向尺寸也做了精准还原，包括屏蔽罩的凸起高度、PCB基板的厚度，在做超薄类智能硬件设计时，可以直接校验模组上方的结构件预留空间是否充足，避免出现外壳挤压屏蔽罩导致的短路风险。

　　设计思路上，这类集成化模组的建模核心是还原所有影响装配与信号的结构特征，不需要还原内部的晶圆、阻容等细节，重点把控外部的安装接口、外形轮廓、天线区域的净空要求。很多工程师在做物联网产品结构设计时，容易忽略模组天线区域的净空要求，在天线下方铺铜或者放置金属结构件，最终导致产品无线性能不达标，这个模型里明确标注了天线区域的边界，在装配校验时可以直接检查该区域是否有其他结构件侵入，从设计阶段就规避信号干扰的问题。另外，模组边缘的工艺倒角也做了还原，这些微小的倒角是PCB生产时的工艺特征，在做高密度板卡布局时，能避免和相邻器件产生边角干涉，尤其是在多器件紧密排布的紧凑型硬件设计中，这些细节的还原能大幅减少后期打样的改模次数。

　　从实际选型适配的角度来看，这款模组属于低功耗Wi-Fi模组，不需要额外外接主控就能实现简单的外设控制与数据传输，在结构设计时除了要考虑安装空间，还要注意模组周边的散热空间预留，模型还原了屏蔽罩的表面平整度，在做散热设计时，可以直接计算屏蔽罩和散热片或者导热垫的接触面积，评估散热方案的可行性。对于需要做整机EMC测试的产品，这个精准的模型也能辅助评估屏蔽罩和整机外壳接地点的位置匹配度，提前优化接地弹片的排布位置，减少后期EMC整改的工作量。
