迷你红外夜视网络监控IP相机结构

　　这款迷你型红外网络监控相机的结构设计，核心围绕隐蔽安装、低照度成像、便捷布线三个实际工程需求展开，从结构件选型到接口布局都贴合小型安防点位的部署逻辑。先从实际应用场景说起，这类小体积相机常被用在设备内部状态监控、狭小空间安防布控、自助终端操作记录、工业设备工位可视化等场景，这些场景普遍没有大尺寸相机的安装空间，同时要求布线不能占用过多走线槽位，还要在无额外补光的暗光环境下捕捉清晰画面，这款结构刚好匹配这些刚性需求。

　　功能特性层面，机身集成940nm红外补光组件，这个波段的红外光属于无红爆类型，工作时不会产生肉眼可见的红光点，不会暴露监控点位位置，也不会对周边人员造成光干扰，100万像素的成像模组刚好满足标清监控的码流需求，不会占用过多网络带宽，适配老旧局域网的传输条件。机身自带的小型云台支架可以实现水平、俯仰两个维度的角度调节，调节阻尼经过结构优化，固定后不会因为设备运行震动出现角度偏移，不需要额外增加锁紧结构就能保持监控视角稳定。

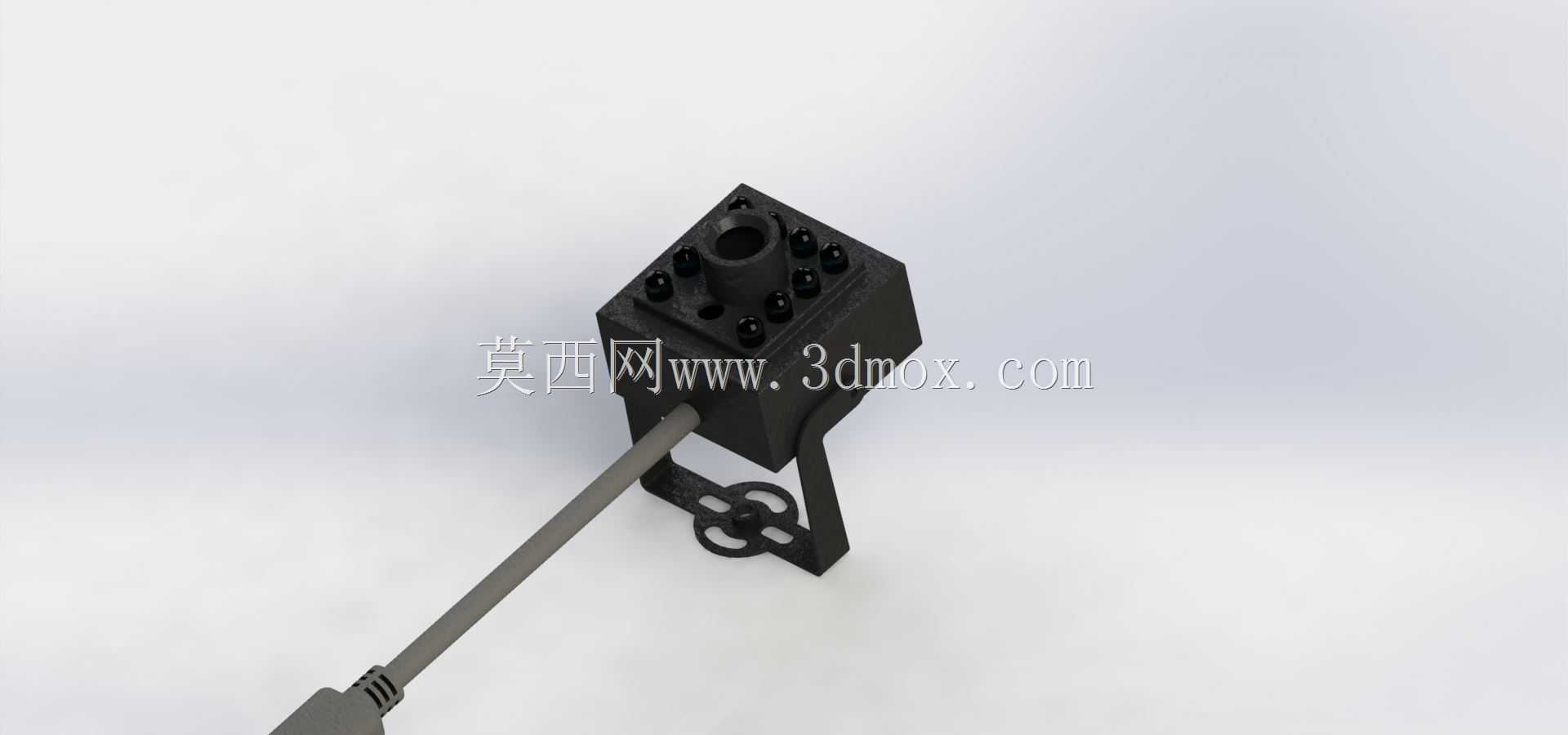

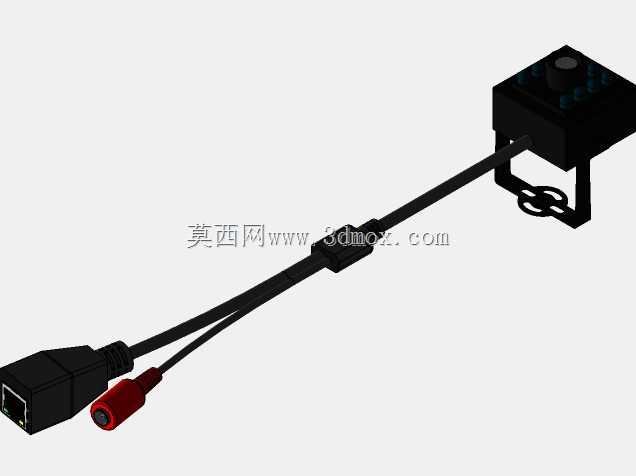

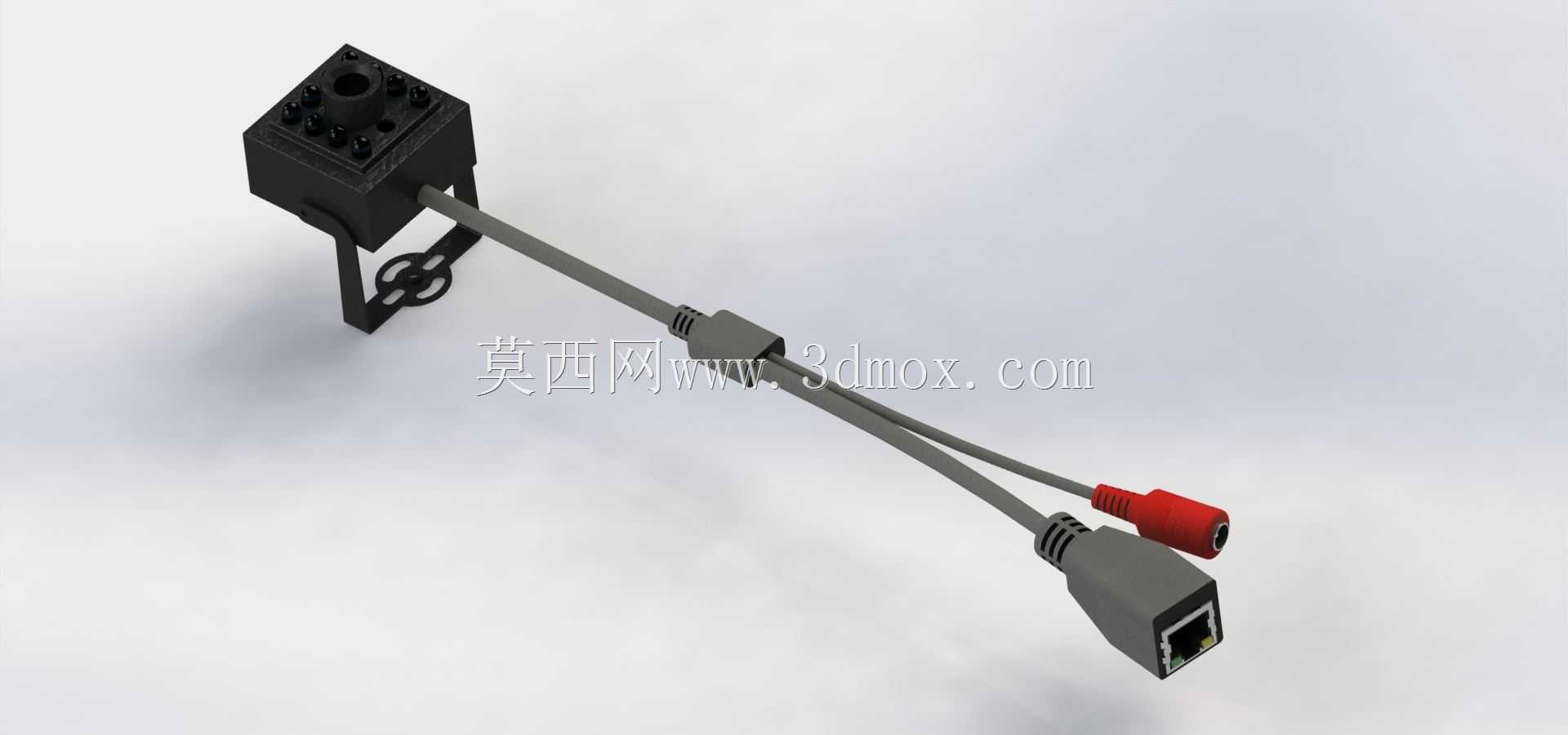

　　设计思路上，整个相机采用分体式出线结构，机身本体做了全封闭的方形壳体，镜头端预留标准M12镜头安装位，红外补光灯珠围绕镜头周向均匀排布，保证补光区域和成像视场完全重合，不会出现补光暗角。出线端没有采用集成式多针接口，而是直接分出网线接口和电源接口，网线端做了标准RJ45水晶头的防护结构，电源端采用通用DC公头，现场部署时不需要额外压接接头，直接插上网线和电源就能完成硬件连接，大幅降低现场施工的接线难度。壳体表面做了哑光黑色处理，既可以减少环境光反射对成像的干扰，也能让设备在深色安装环境下具备更好的隐蔽性。

　　外形尺寸与安装边界方面，机身本体为立方体结构，边长不到30mm，搭配的L型安装支架总高度不超过40mm，安装时只需要在固定面预留两个M3螺丝的安装孔位，孔位间距按照支架底座的定位尺寸设计，不需要额外预留操作空间，即使是宽度仅50mm的设备缝隙也能完成安装。出线线缆长度预留了150mm的冗余量，足够在设备内部完成走线弯折，线缆外皮采用耐弯折的PVC材质，反复弯折不会出现线芯断裂的问题，适配设备内部走线时的复杂弯折需求。安装支架的转轴位置采用过盈配合的塑料转轴，不需要额外的紧固件就能实现角度固定，减少了整机的零件数量，也降低了装配复杂度。从结构可靠性来看，整个机身没有外露的按键或者调试接口，所有调试都通过网络端完成，壳体接缝处做了卡扣加超声焊接的密封结构，可以抵御日常环境下的灰尘侵入，适配大部分室内非高湿环境的长期使用需求，不需要额外做防护外壳就能稳定工作。
