四旋翼航拍测绘无人机整机结构设计

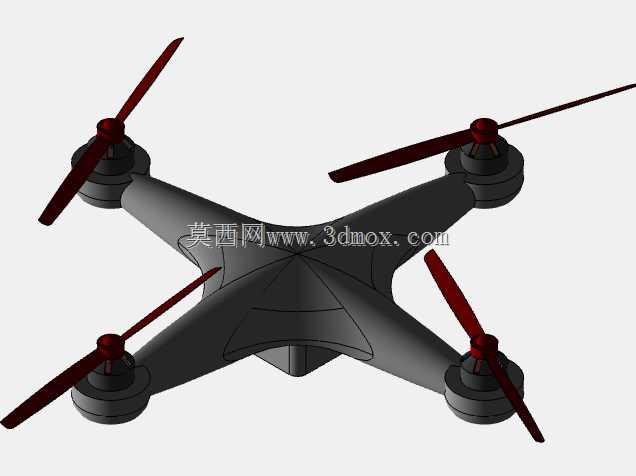

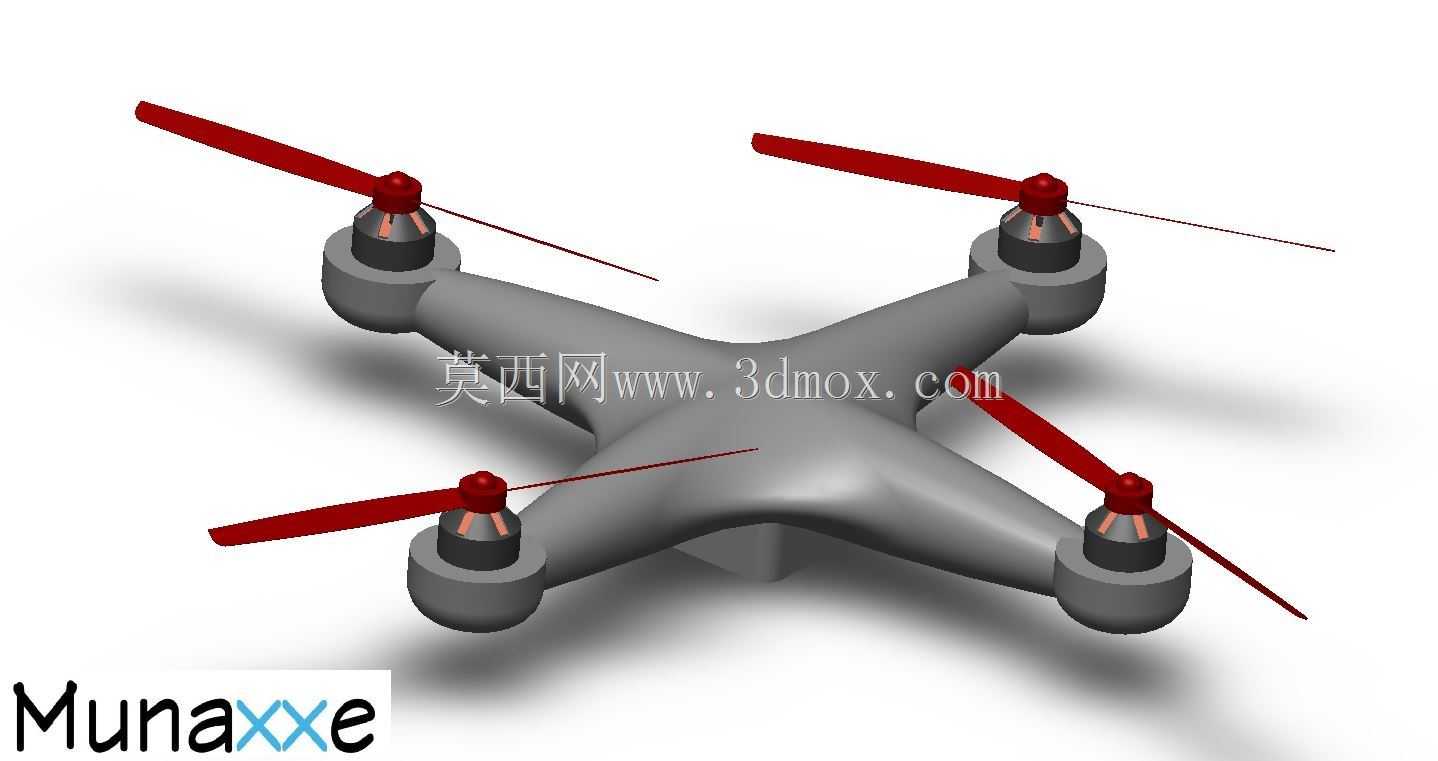

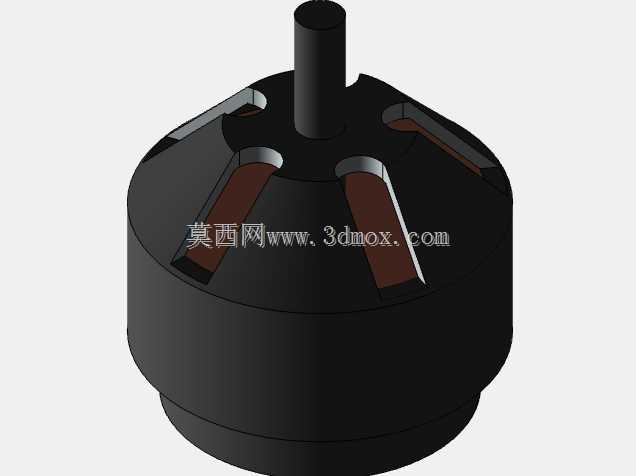

　　在低空测绘、电力巡检、农林植保这类作业场景里，四旋翼飞行器的结构可靠性直接决定了作业效率与设备损耗率，这套四轴无人机的结构设计完全围绕实际作业的载荷需求与飞行稳定性展开，没有做多余的造型冗余。从整机布局来看，采用经典的X型机架排布，四个机臂从中心主机身呈等角度向外延伸，机臂末端的电机安装座预留了标准无刷电机的定位孔位，安装面做了下沉式限位设计，能避免电机运转时的径向窜动，螺旋桨采用快拆式的桨座结构，日常作业更换受损桨叶时不需要额外工具，拧动锁扣即可完成拆装，适配外场快速维护的需求。

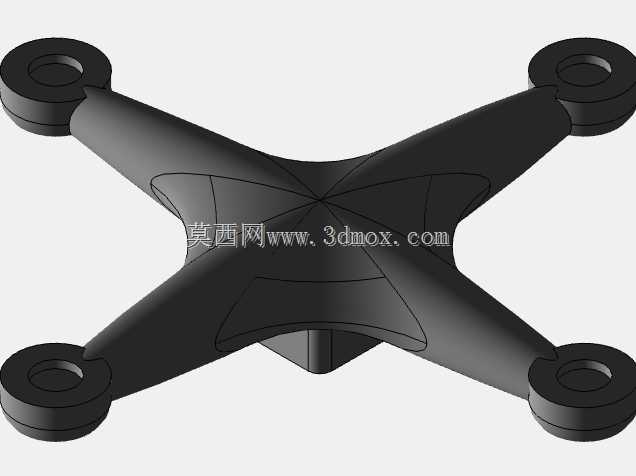

　　中心主机身的上壳与下壳采用卡扣加螺丝的双重固定方式，内部预留了飞控板、电调、电池仓、图传模块的分层安装空间，电池仓设计在机身重心正下方位置，更换不同容量电池时不会出现整机重心偏移过大的问题，仓内设置了防滑泡棉垫与绑带固定位，能抵消飞行过程中的振动冲击，避免电池松动导致供电中断。机臂与中心机身的连接位置做了加强筋过渡，没有采用直角连接结构，能分散飞行时机臂受到的交变应力，降低长期飞行后机臂根部出现疲劳断裂的风险，每个机臂内部预留了电调走线的空腔，电源线与信号线可以从空腔内直接连接到中心舱内的分电板，避免线材外露在飞行过程中被桨叶打到，也能减少飞行时的风阻。

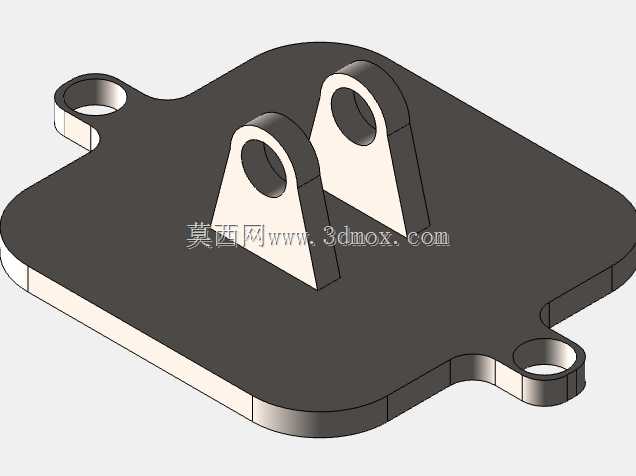

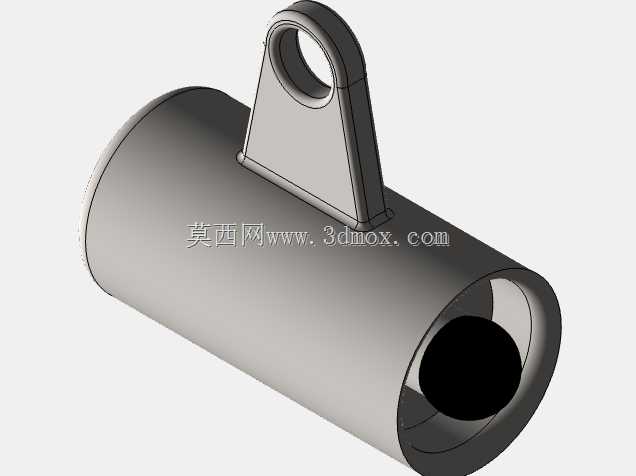

　　从气动设计层面来看，机身外壳采用流线型弧面过渡，没有突兀的直角凸起，能降低前飞与侧飞时的空气阻力，四个旋翼的安装平面处于同一水平高度，桨尖的旋转轨迹不会出现重叠，避免了桨间气流干扰导致的升力损失，电机安装座的高度经过匹配计算，螺旋桨旋转时的下洗气流不会直接冲刷到机臂上表面，能减少紊流对飞行姿态的影响。在安装边界设计上，整机的对角电机轴距适配常用的10寸螺旋桨，预留了足够的桨尖安全间隙，即使飞行过程中出现小幅形变也不会出现桨叶打机身的问题，机身底部预留了通用的载荷安装挂点，可以挂载小型运动相机、植保喷洒模块或者测绘用的迷你激光雷达，挂点的位置处于整机重心轴线上，挂载额外载荷时只需要微调飞控参数即可保持飞行稳定，不需要重新调整整机配重。

　　起落架采用一体化的弧形支脚结构，固定在机身下壳的两侧，支脚的高度预留了足够的载荷安装空间，降落时的冲击可以通过支脚的微小形变吸收，不会直接传递到机身内部的电子元件上，支脚底部做了加宽的防滑接触面，在不平整的野外场地降落时也能保持机身稳定，不会出现侧翻。整套结构的壁厚设计遵循轻量化与强度平衡的原则，受力较大的机臂根部、电机安装座位置做了局部加厚，非受力的外壳区域做了薄壁处理，在保证结构强度满足日常作业载荷需求的前提下，尽可能降低整机自重，提升续航时间。从实际使用的角度出发，这套结构的所有连接孔位都做了统一的公差匹配，零部件之间的互换性较强，单个机臂或者外壳受损时可以单独更换配件，不需要替换整个机架，能降低后期的使用维护成本，内部的电子元件安装位都预留了散热间隙，电调与飞控工作时产生的热量可以通过机身的自然通风带走，长时间飞行也不会出现过热宕机的问题。
