Pixhawk6C飞控外壳结构三维设计

项目分类:无人机 发布时间:2025-02-09 ID:920544
  • Pixhawk6C飞控外壳结构三维设计
  • Pixhawk6C飞控外壳结构三维设计
  • Pixhawk6C飞控外壳结构三维设计

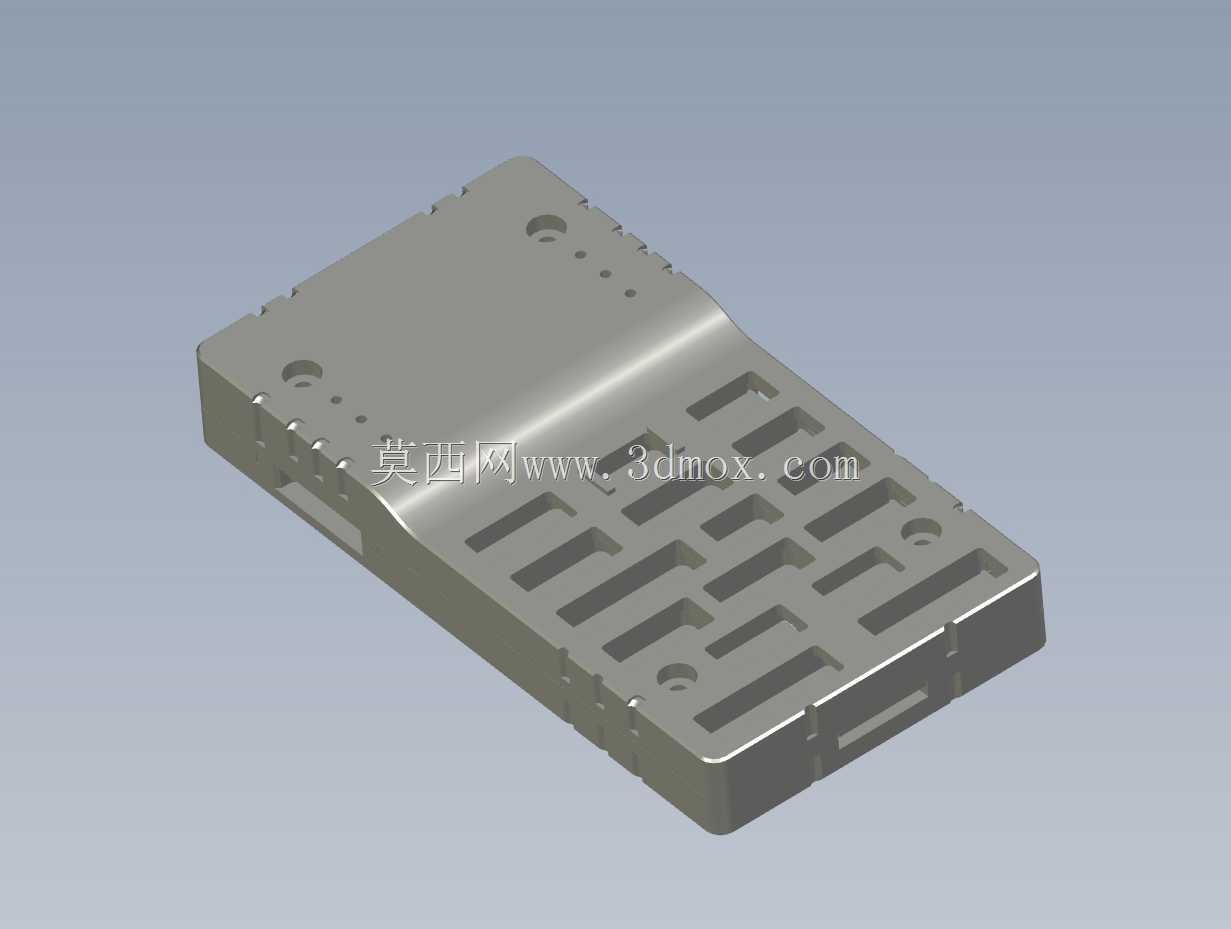

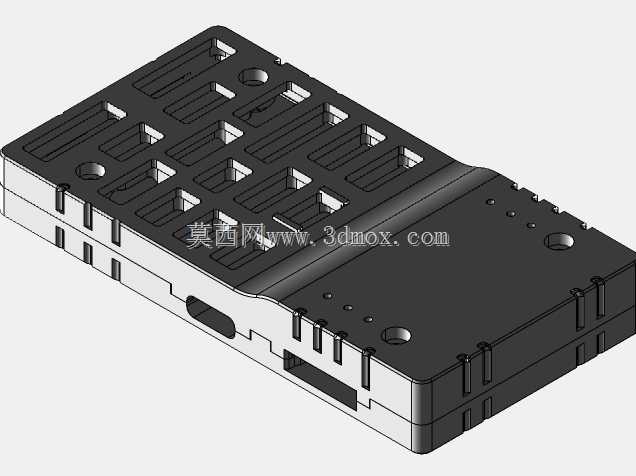

  这款Pixhawk 6C飞控的外壳结构设计,完全围绕多旋翼、固定翼无人机的机载航电安装场景展开,日常作业中飞控作为无人机的核心控制单元,需要在高频振动、温差变化、偶发磕碰的复杂工况下稳定工作,外壳的防护与结构适配性直接决定飞控板的运行可靠性。从实际装机的角度看,外壳采用上下扣合的分体式结构,合缝处预留了均匀的止口定位边,装配时不需要额外打胶就能实现基础的防尘密封,同时在壳体四周设计了多组对称的安装凸台,凸台上的通孔适配M2规格的安装螺丝,孔位间距匹配主流无人机中心板的通用安装孔距,不管是装在碳纤维中心板上,还是搭配减震球挂载在航电舱内,都不需要额外打孔改件,能直接适配市面上绝大多数中小型无人机的安装空间。

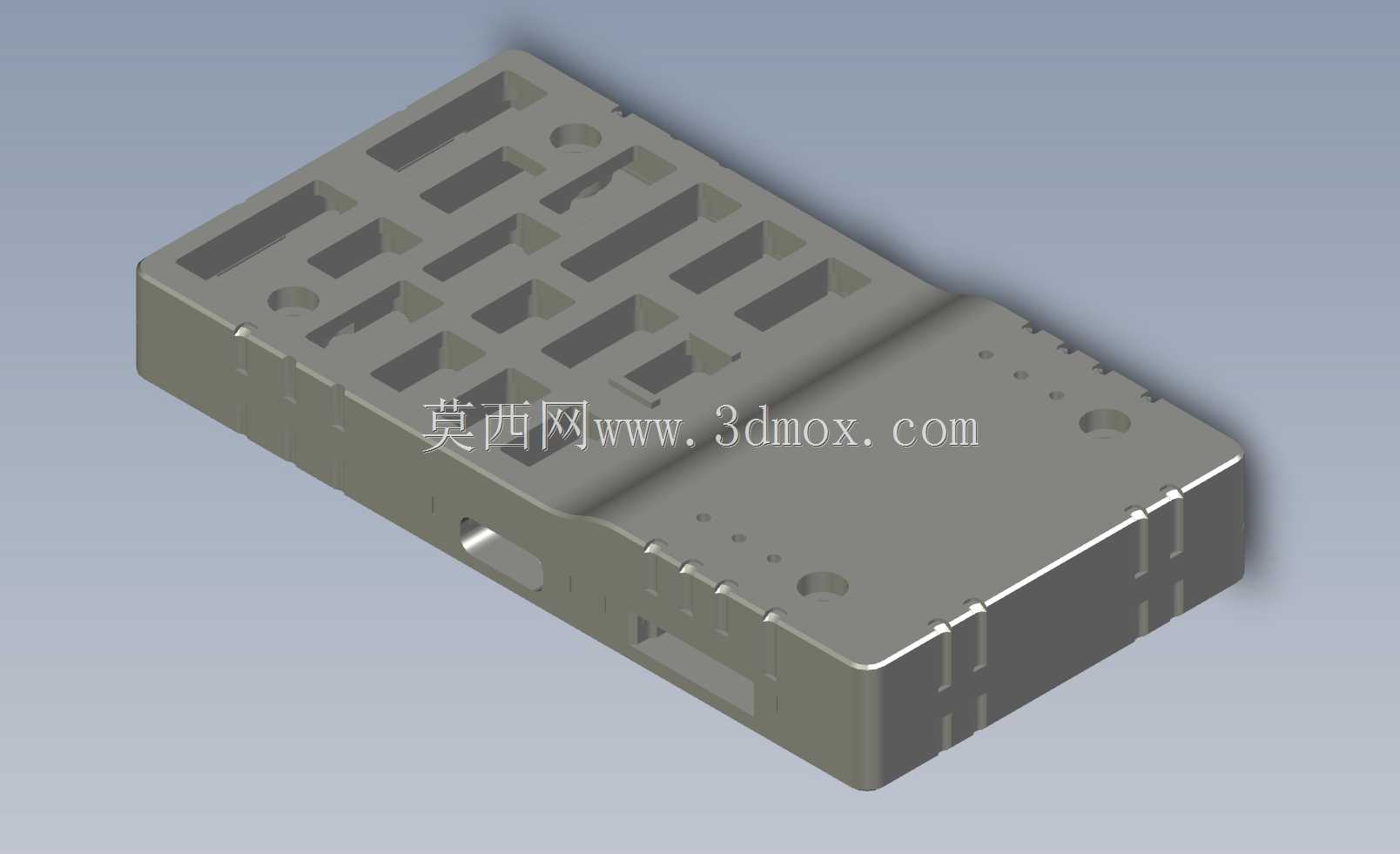

  壳体上半部分的格栅设计不是单纯的装饰造型,每一条开槽的位置都精准对应飞控板上主控芯片、电源模块、IMU传感器的发热区域,开槽宽度控制在2mm,既保证飞行过程中气流能穿过槽位带走板卡热量,又能避免大尺寸的杂物、水滴直接溅到电路板上,格栅之间的加强筋厚度均匀,做了0.5mm的圆角过渡,既不会因为开槽过多降低壳体整体刚性,也不会因为筋位过厚导致注塑成型时出现缩痕。

  壳体侧面的接口开孔完全匹配Pixhawk 6C的外设接口布局,GPS接口、数传接口、电源接口、调试USB口的位置都做了下沉式的导向槽,插接线束时能顺着槽位对准接口,不会出现插歪顶坏板卡座子的情况,在USB接口的位置还特意做了内凹的避让空间,即使是带加固外壳的调试线插头也能完全插到底,不会出现插头突出壳体被磕碰松脱的问题。壳体下半部分的内壁设计了多组高度一致的支撑柱,支撑柱顶端做了0.1mm的让位台阶,飞控板装进去之后刚好落在台阶面上,支撑柱的位置避开了板卡上的贴片元件焊点,不会出现压坏元件或者顶坏焊盘的情况,支撑柱中心的铜柱预埋位适配标准M2铜柱,锁紧之后板卡和壳体之间预留了1.2mm的均匀间隙,既可以给板卡背面的元件留出足够的安全空间,也能在壳体受到冲击时形成缓冲间隙,避免外力直接传递到电路板上。

  在壳体的两端还设计了集成式的绑带卡槽,卡槽宽度适配10mm宽度的魔术绑带,装机时如果不需要螺丝固定,也可以用绑带穿过卡槽把飞控固定在航电舱内,卡槽边缘做了全圆角处理,不会割伤绑带导致固定失效。整个壳体的外形做了全周的圆角过渡,没有尖锐的棱角,在装机或者调试拿取时不会刮伤手,也不会刮坏机身上的其他线材,壳体的壁厚均匀控制在1.5mm,不管是用ABS注塑加工还是用光敏树脂3D打印,都能保证成型精度,不会出现壁厚不均导致的变形问题。从安装边界来看,壳体整体的长宽高尺寸控制在紧凑型飞控的合理范围内,不会占用过多的航电舱空间,四周的安装孔位到壳体边缘的距离一致,不管是正向安装还是旋转90度安装,都能和中心板的孔位对齐,适配不同机型的走线方向。在振动抑制的设计细节上,壳体的安装凸台和主体之间做了薄壁连接的弱刚性过渡,当机体的高频振动传递到安装凸台时,薄壁结构能过滤掉一部分高频振动,减少振动直接传递到飞控板上影响IMU的采样精度,这个细节设计在实际飞行测试中能明显降低飞控的振动噪声水平,不需要额外增加过多的减震结构就能满足飞控的安装要求。
