10A旋钮式面板安装熔断器座结构设计

　　日常做低压电控柜、小型机电设备的面板布线时，过流保护元件的选型和安装结构往往是容易被忽略的细节，这款10A规格的旋钮式熔断器座，就是针对面板嵌入式安装场景设计的保护类配件。从实际使用场景来看，这类熔断器座常被用在小型测试仪器、桌面型机电设备、低压控制回路的前端，作为回路过流、短路故障的一级保护元件，相比直接焊接在PCB上的保险丝座，面板安装的结构更方便操作人员在不拆开设备外壳的前提下，快速更换熔断的熔芯，大幅降低现场维护的操作门槛。

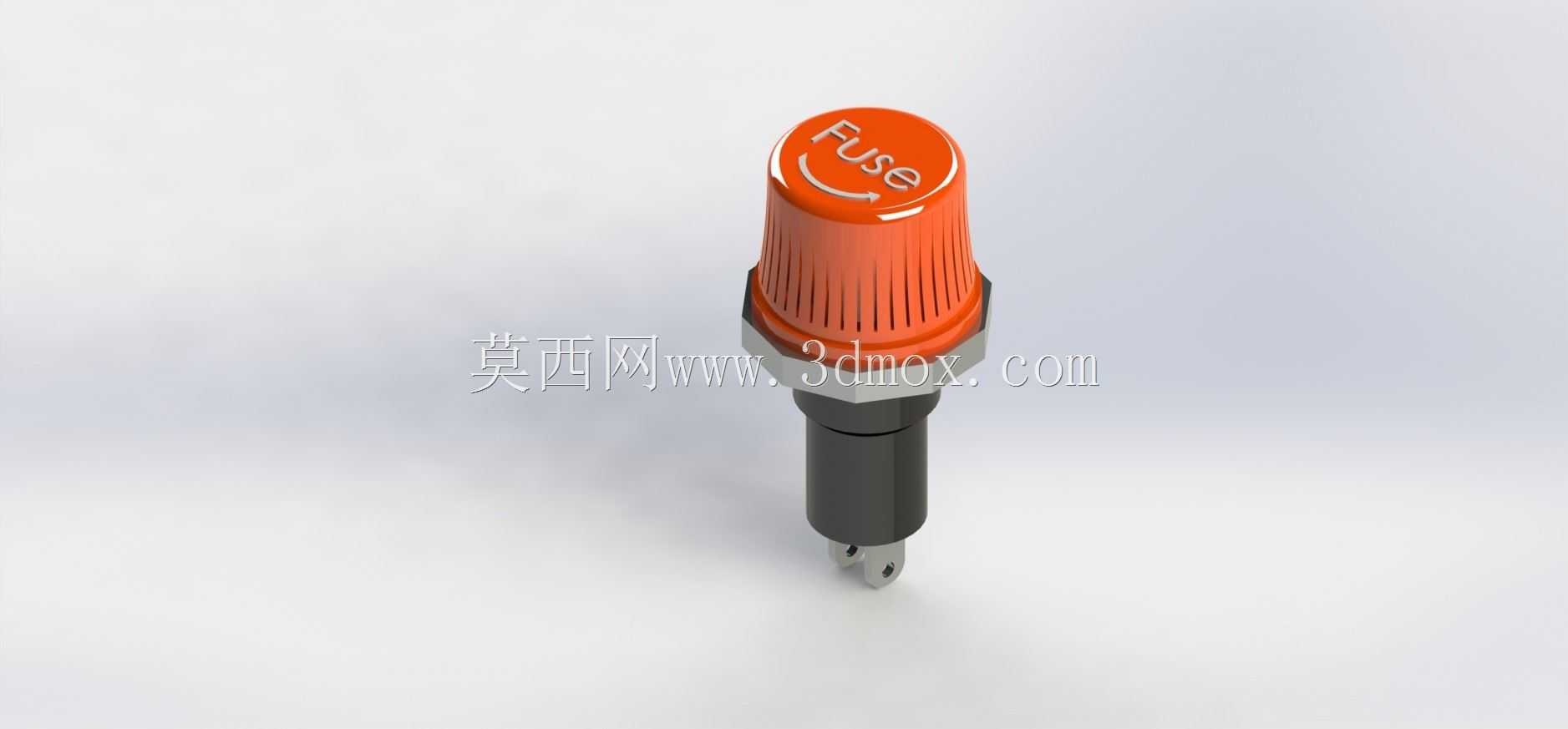

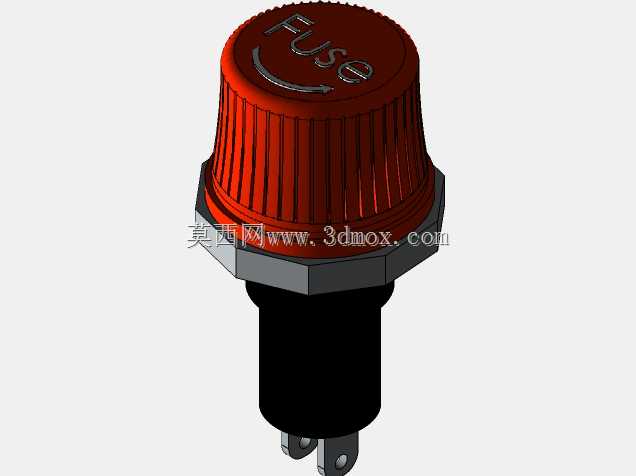

　　从功能特性上看，这款产品采用旋钮式锁紧结构，顶部橙色旋帽表面做了竖向防滑筋，即便操作人员手上沾有少量油污、佩戴薄劳保手套，也能顺利拧开旋帽完成熔芯更换，旋帽表面模压的Fuse标识和旋转方向箭头，能让首次接触设备的运维人员快速识别元件功能与操作方式，避免误操作。旋帽下方的六角锁紧螺母是整个结构的安装核心，安装时只需要在设备面板上开出对应直径的圆孔，将熔断器座主体从面板正面穿入，再从背面旋紧六角螺母，就能完成整个元件的固定，不需要额外设计复杂的安装支架，适配1-3mm厚度的冷轧钢板、ABS塑料、铝合金等常见面板材质，安装边界的适配性很强。

　　设计思路上，这款结构做了很明确的功能分区：顶部旋帽采用绝缘性能优异的酚醛树脂材质，颜色选用醒目的橙色，既满足带电操作的绝缘防护要求，也能在密集排布的面板元件中快速被识别；中部的六角锁紧段采用金属嵌件结构，相比全塑料螺纹的结构，反复拆装也不会出现滑牙问题，能承受更大的锁紧扭矩，长期使用后不会因为设备振动出现松动移位；下部的接线端采用插片式接线结构，搭配标准的6.3mm冷压端子就能完成接线，不需要焊接，接线效率高，接触电阻也能控制在很低的水平，10A额定电流下长期工作也不会出现异常发热的问题。

　　从尺寸边界来看，这款熔断器座的整体长度控制在合理范围内，面板以上的旋帽高度不会过高，避免设备运输、移动过程中被磕碰损坏，面板以下的主体段直径统一，不会和面板内部的布线、其他元件产生干涉，适配5×20mm规格的标准玻璃管熔芯，是行业内通用度最高的熔芯规格，用户后期更换备件不需要专门找特殊尺寸的配件，供应链适配性很强。实际建模过程中，需要重点关注几个配合公差：旋帽和主体段的旋转配合间隙要控制在0.1-0.2mm之间，间隙过大会导致旋帽晃动，间隙过小则会因为塑料件的成型收缩出现卡滞，无法顺畅旋转；六角螺母和主体螺纹的配合要选用中等精度的公差等级，既保证锁紧时的顺畅度，也能在设备长期振动的工况下保持足够的锁紧力；下端接线插片的位置度要严格控制，保证和冷压端子的配合紧密，避免出现接触不良的问题。另外，旋帽内部的熔芯压紧弹簧的参数也需要匹配，弹簧压力过小会导致熔芯和底座触点接触不良，压力过大则会在拧动旋帽时磨损熔芯两端的金属端帽，缩短熔芯的使用寿命。

　　在实际设备选型应用中，这类熔断器座一般布置在设备电源输入口附近，和电源开关、电源指示灯排布在同一区域，方便操作人员快速定位故障点，更换熔芯时只需要逆时针旋转旋帽，旋帽就会在内部弹簧的作用下弹出，取出旧熔芯放入新熔芯后，顺时针拧紧旋帽就能完成更换，整个过程不需要额外工具，运维效率很高。结构设计上还做了防呆设计，旋帽只有在完全拧紧的状态下才能保证内部触点导通，如果旋帽没有拧到位，回路会处于断开状态，能避免因为安装不到位导致的回路接触不良、发热烧蚀等问题。对于三维建模从业者来说，做这类配件的模型时，不能只做外观的曲面造型，还要把内部的触点结构、弹簧安装位、螺纹配合段的细节都还原到位，这样导出的模型才能直接用于设备的面板开孔设计、内部布线干涉检查，真正给结构设计工作提供参考，而不是只能做外观展示用的空壳模型。
