塑料螺母安装式SP13圆形连接器插座

　　在工业电控、小型机电设备、检测仪器的内部布线与对外接口设计中，面板式圆形连接器的选型往往直接决定了设备后期维护的便捷性与接线可靠性，这款塑料螺母安装的SP13插座，就是针对小空间面板安装场景设计的接插部件。从实际使用场景来看，这类4芯SP13插座常被用在小型电源输出端口、传感器信号汇总接口、便携设备的外接供电端，相比螺丝压接的端子台，它支持快速插拔，设备检修时不需要逐根拆线，能大幅缩短现场维护的时间，同时插合面的定位结构能避免错插，哪怕是没有电工基础的操作人员，也能对准插针插孔完成对接。

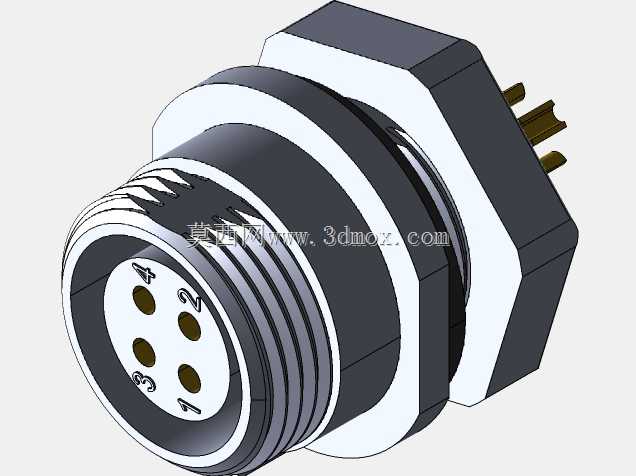

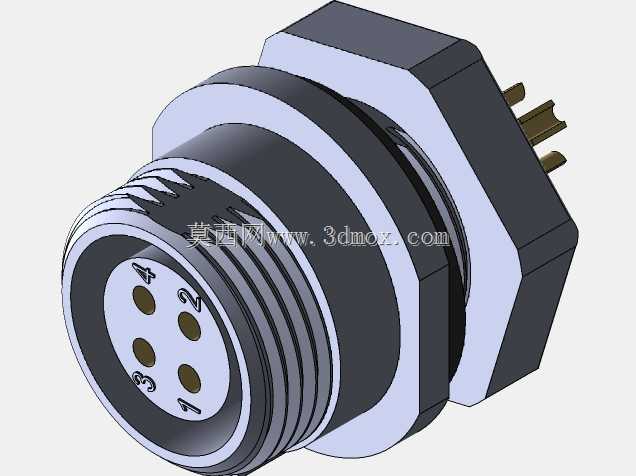

　　从设计思路上看，这款插座采用后部塑料螺母锁紧的面板安装结构，安装时只需要在设备面板上开出对应直径的圆孔，将插座主体从面板正面穿入，再从背面旋紧配套的六角塑料螺母就能完成固定，不需要额外设计法兰安装孔位，对面板的加工精度要求更低，也能节省面板上的安装空间，适合在厚度1-3mm的薄金属面板、塑料外壳上使用。插座主体的插合端设计有外螺纹结构，配套对接插头旋合后能实现基础的防尘防松效果，在有轻微振动的设备上使用时，不会因为设备运行的振动出现接插松脱的问题。

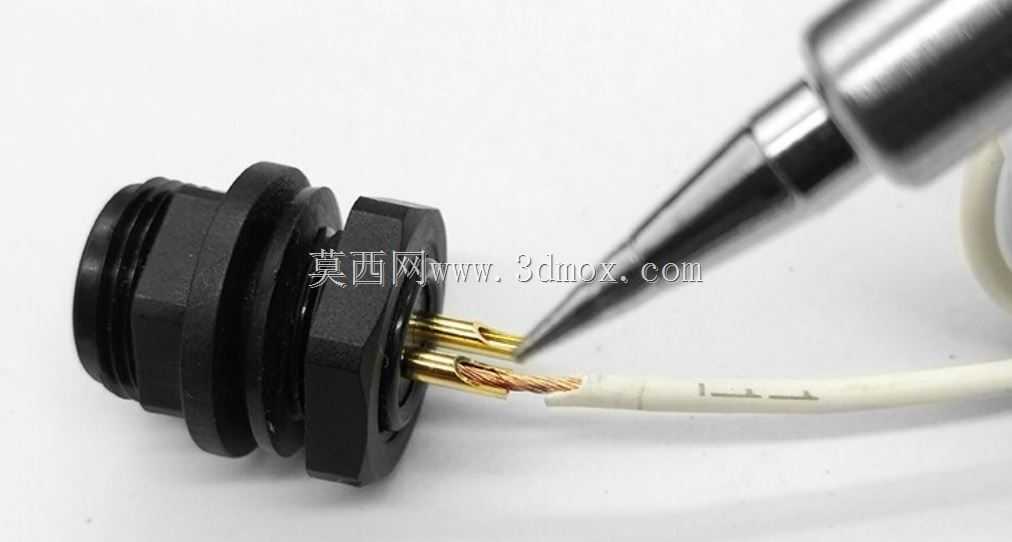

　　接触件部分采用4芯镀金插针插孔设计，接触电阻低，既能传输小功率的直流电源，也能传输低频的传感信号，适配线径在0.3-0.75平方毫米的多股铜芯导线，尾部的焊杯结构适合手工焊接，批量生产时也能适配波峰焊工艺。外形尺寸上，插座整体的最大外径控制在13mm规格对应的尺寸区间，六角安装边的对边尺寸适配常用的开口扳手，安装时不需要特殊工具，用普通活动扳手就能拧紧固定螺母，插合面的插孔做了内凹设计，能避免日常使用中异物触碰插孔造成短路，同时插孔之间的绝缘筋条能加大极间爬电距离，在潮湿的使用环境下也能降低极间击穿的风险。

　　在安装边界的设计上，这款插座的穿板长度经过优化，当面板厚度在2mm以内时，背面的螺母拧紧后不会突出设备内壁过多，不会和设备内部的布线、PCB板产生干涉，插座尾部的焊杯到安装螺母的距离预留了足够的焊接操作空间，焊接导线时不需要刻意弯折导线就能完成焊线操作。实际选型时需要注意，这款插座的塑料螺母材质为增强尼龙，适合在常温无强腐蚀的环境下使用，如果是用在户外或者有化学腐蚀的场景，需要更换金属锁紧螺母的同规格型号，另外插合对接时要对准定位槽，不要强行旋转插头，避免损坏插针插孔。

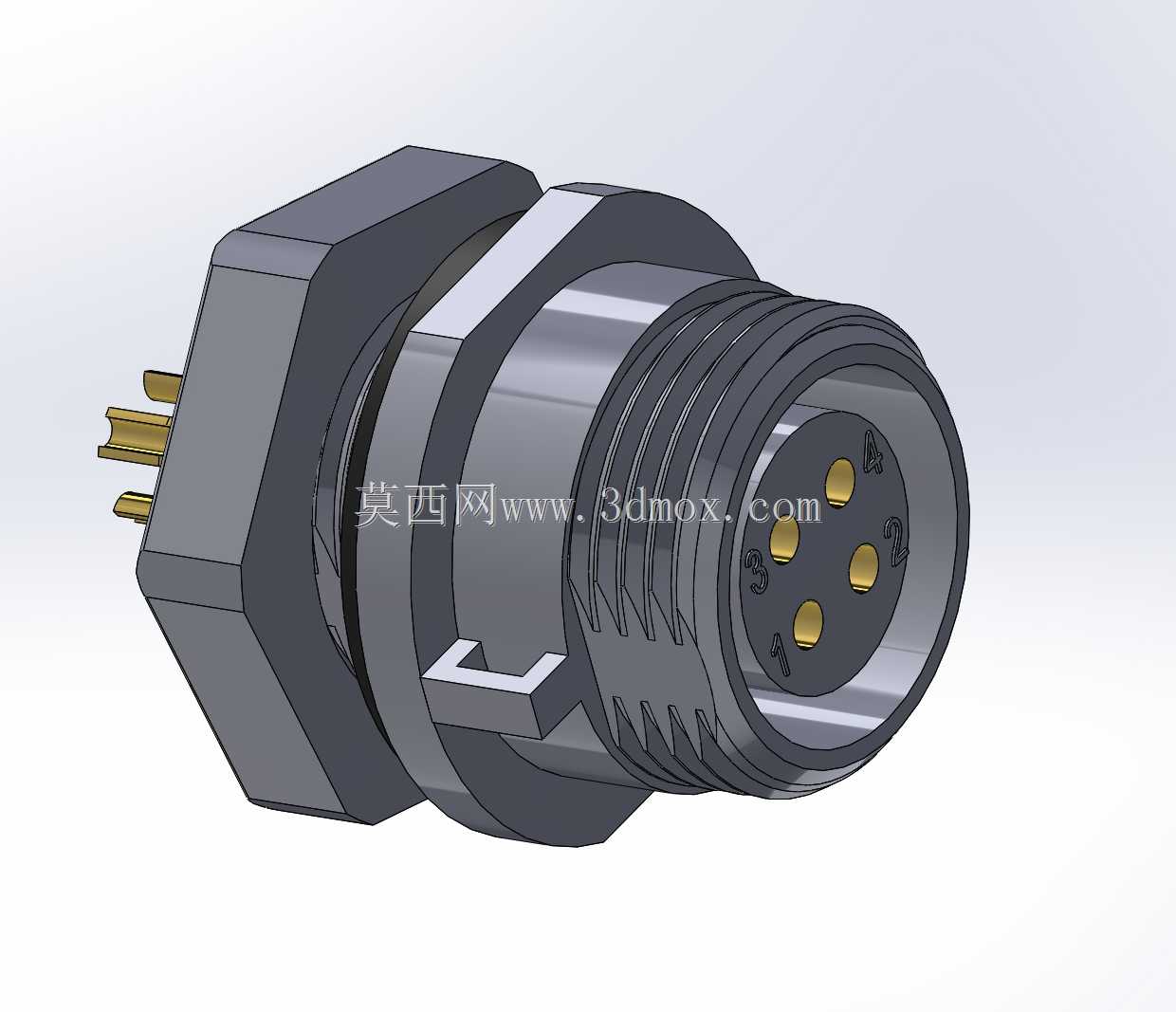

　　从结构设计的细节来看，插座本体的绝缘部分采用耐温工程塑料注塑成型，能承受焊接时的高温，不会因为焊枪的短暂接触出现融化变形，插针和绝缘本体之间采用过盈压装的固定方式，正常插拔力下不会出现插针退针的问题，插合端的密封圈槽可以根据使用需求加装橡胶密封圈，提升防护等级，满足不同工况的使用要求。在三维建模过程中，这类接插件的模型需要重点还原安装孔位尺寸、螺母锁紧的行程空间、插合端的对接尺寸，避免在做设备整体装配时出现干涉，尤其是面板开孔的直径公差、安装螺母的最大外径尺寸，必须和实物参数保持一致，否则实际生产加工面板时会出现插座装不进去，或者安装后松动的问题。
