封闭式多层分级商业筛分设备结构设计

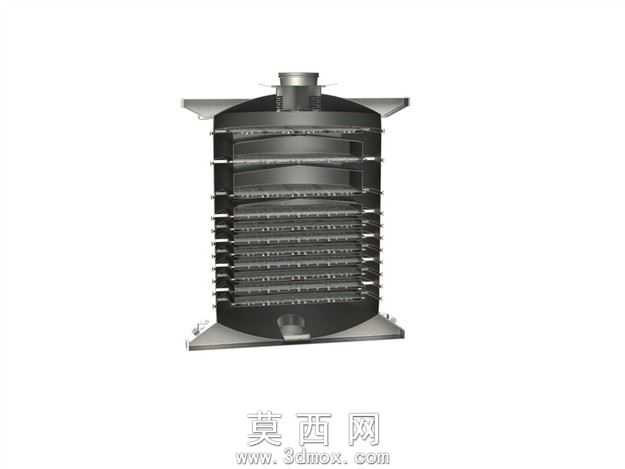

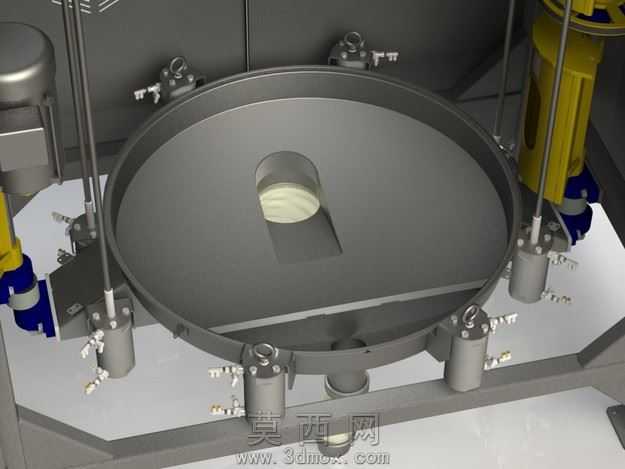

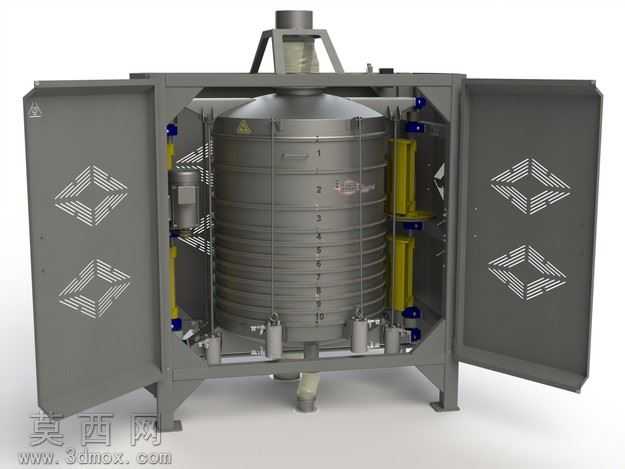

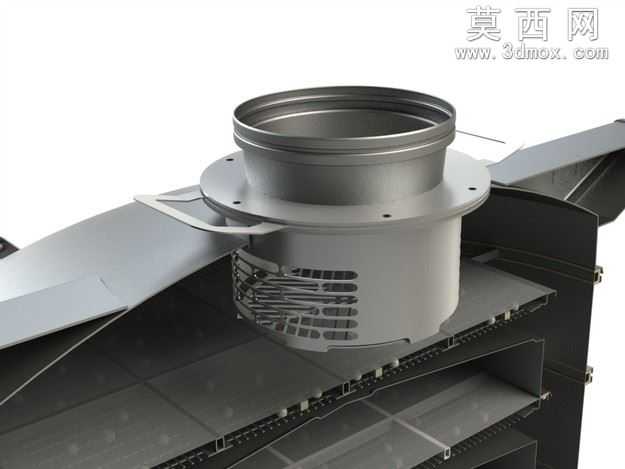

本作品为面向工业物料分级筛分场景设计的封闭式商业筛三维模型，整体采用外柜体加内置多层筛体的集成化结构设计，建模过程严格遵循钣金加工工艺规范，对所有钣金件的折弯系数、拼缝间隙、安装孔位都做了精准参数化设定，确保模型可直接对接生产下料环节。外柜体采用双开门对称结构设计，门板表面冲压有菱形镂空通风阵列，既可以降低设备运行过程中的内部积热，又能通过镂空结构直观观察内部筛体的运行状态，柜体底部设置四个可调式支撑脚，可适配不同平整度的安装地面，顶部设置集成式进料接口与吊装结构，方便设备的安装转运与生产线对接。内置筛体为立式多层堆叠结构，每层筛网都设置独立的出料通道，可一次性完成多种粒径规格物料的分级筛选，筛体与外柜体之间设置多组弹性支撑与激振组件，建模过程中对激振组件的安装位置、支撑弹簧的压缩行程都做了运动干涉校验，确保筛体运行过程中不会与外柜体发生剐蹭碰撞。材质渲染方面，外柜体采用哑光磨砂工业灰钣金材质，表面做了细微的颗粒质感处理还原真实喷涂效果，内部筛体采用拉丝不锈钢材质，还原金属筛网的细腻纹理与金属反光特性，激振组件的缸体部分做了亮黄色警示材质区分，管路与密封件采用黑色橡胶材质，不同功能部件通过材质差异做清晰区分，整体渲染效果真实还原工业设备的质感。设计过程中充分考虑设备的维护便捷性，双开门结构可完全打开，内部筛体采用快拆式固定结构，无需大型工具即可完成筛网的更换与内部清理，柜体内部预留了电气元件的安装走线空间，所有管线的排布都做了规整设计，避免运行过程中管线与运动部件发生干涉。模型还配套制作了对应的结构展示动画，可直观演示设备的进料、筛分、分级出料的完整工作流程，清晰展示内部筛体的运动轨迹与各部件的配合关系，可用于生产线方案展示、设备操作培训、产品宣传演示等多种场景。
