1300x2500x500规格弹簧支撑式振动筛

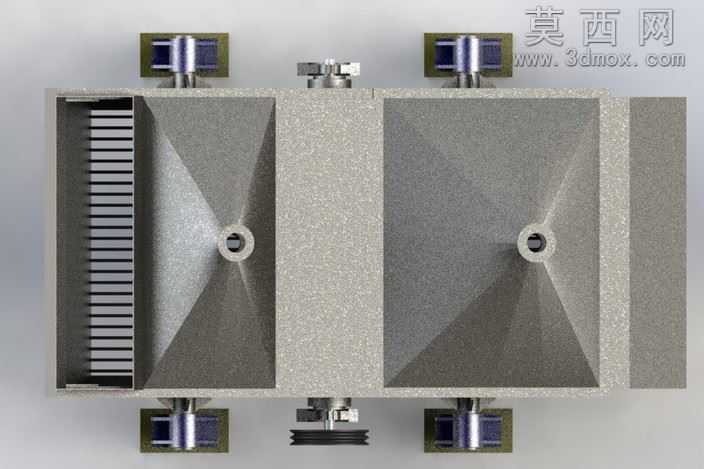

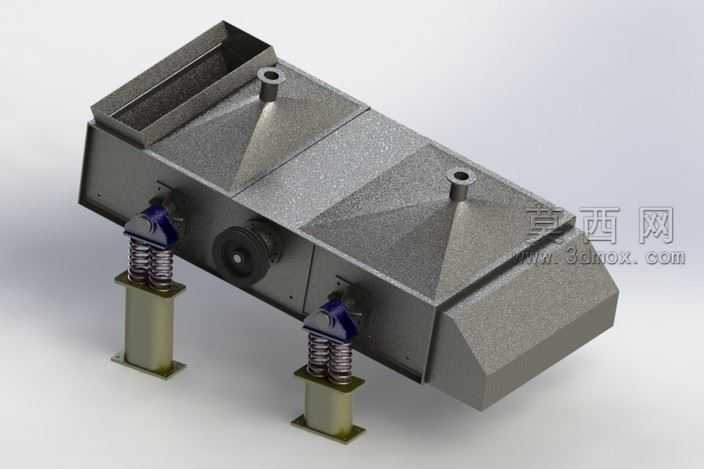

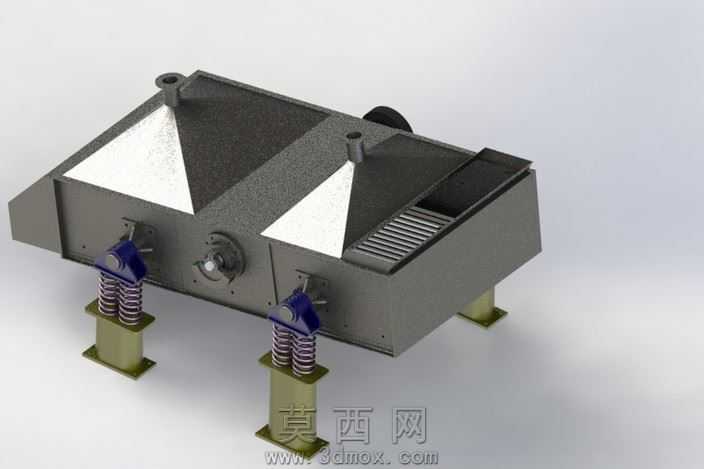

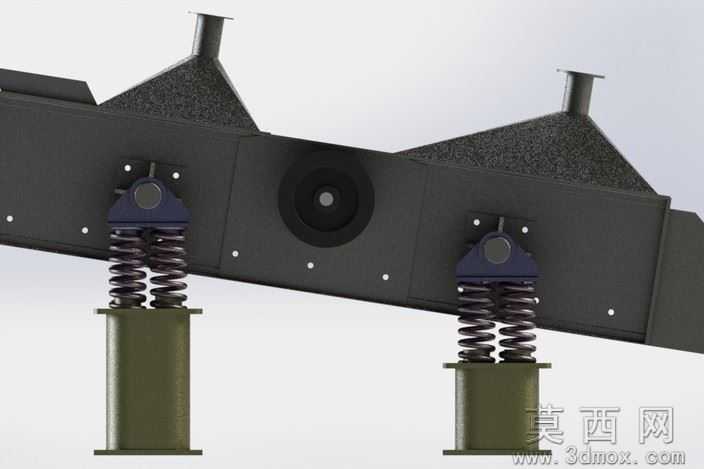

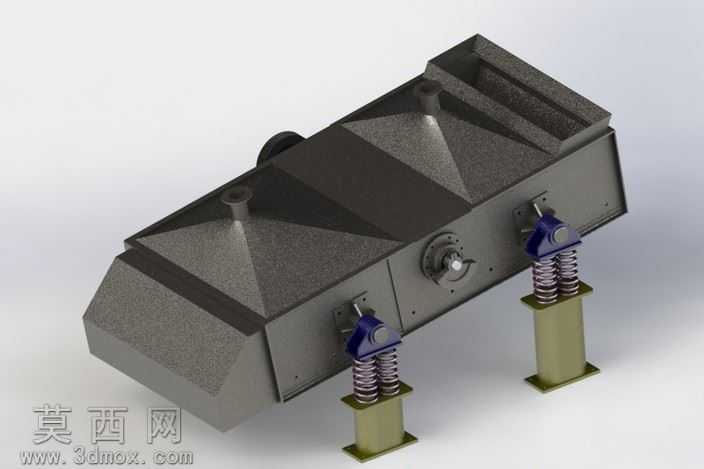

本作品为直线振动筛分设备的三维建模成果，整体外形尺寸为1300x2500x500，建模过程严格遵循机械设计规范，完整还原了设备的全部功能结构。建模阶段采用自底向上的装配逻辑，首先完成筛箱主体的结构搭建：筛箱采用多段式焊接箱体结构，顶部设置三个锥形集料出料口，进料端设计为扩口式受料结构，可有效承接来料并避免物料撒漏，箱体侧面预留激振器安装位，精准还原了激振器的法兰连接结构与调节手轮细节，可直观呈现激振力的调节结构位置。支撑系统部分完整建模了四组弹簧减震支撑组件，每组包含上下安装支座、螺旋压缩弹簧与立式支撑立柱，弹簧部分采用螺旋扫描特征完成建模，精准还原了弹簧的节距、丝径与有效圈数参数，上下支座的连接螺栓孔位、定位结构均按照实际装配关系设计，可清晰展示设备的减震缓冲原理。渲染阶段针对不同部件赋予了贴合实际工业场景的材质：筛箱主体采用磨砂深灰金属材质，模拟焊接钢板的喷砂表面质感，弹簧部件赋予亮面弹簧钢材质并做金属反光处理，支撑立柱采用军绿色哑光漆材质，还原工业设备的涂装效果，激振器手轮、连接螺栓等小部件做金属镀锌质感处理，整体渲染光影柔和，可清晰展示各部件的结构层次与装配关系。设计思路上，该振动筛采用双轴激振的直线筛分原理，通过弹簧支撑实现筛箱的高频往复振动，从而完成不同粒径物料的分级筛分，建模过程中重点还原了设备的装配干涉检查逻辑，所有运动部件均预留合理的运动间隙，筛箱的倾斜角度、弹簧的刚度匹配均按照常规矿用筛分设备的参数进行设计，可直接用于设备结构展示、原理教学或后续的工程图纸导出参考，整体模型结构完整，细节还原度高，可清晰呈现振动筛的全部核心构造与工作原理。
