IN-14辉光数码管配套结构件三维设计

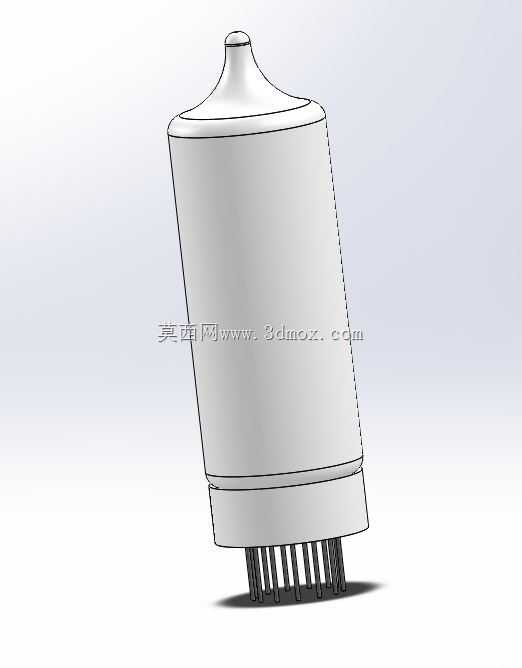

　　在复古电子设备、辉光管时钟、工业复古显示终端的开发场景中，IN-14辉光数码管是应用极广的显示元器件，这类器件的结构适配一直是PCB布局、结构外壳设计阶段容易出现配合偏差的环节，很多工程师在做整机结构设计时，往往因为缺少精准的器件三维模型，导致外壳开孔位置偏移、引脚焊盘对位不准、支撑结构干涉等问题，拖慢整体项目的打样验证进度。这个结构设计完全围绕Altium PCB设计的实际适配需求展开，没有做冗余的细节刻画，所有结构尺寸都围绕实际安装配合的边界做了精准还原，首先是管体部分的外形轮廓，还原了IN-14辉光管顶部收窄的排气封接端结构，管身圆柱段的直径、整体高度都严格参照实物器件的安装尺寸做了对齐，保证在做外壳开孔设计时，管体伸出外壳的高度、与外壳面板的配合间隙可以直接在装配环境中做校验，不需要反复对照实物测量调整。

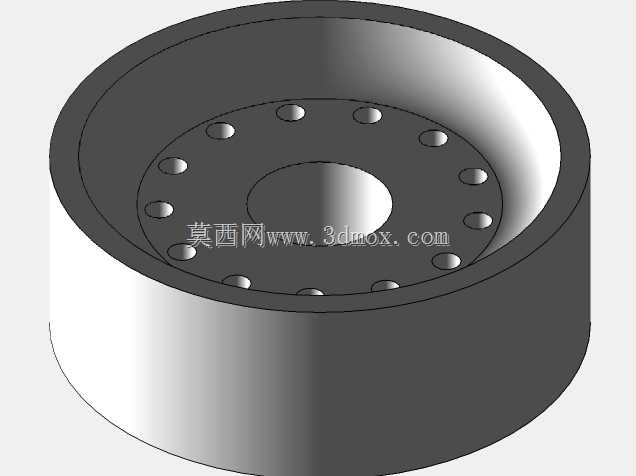

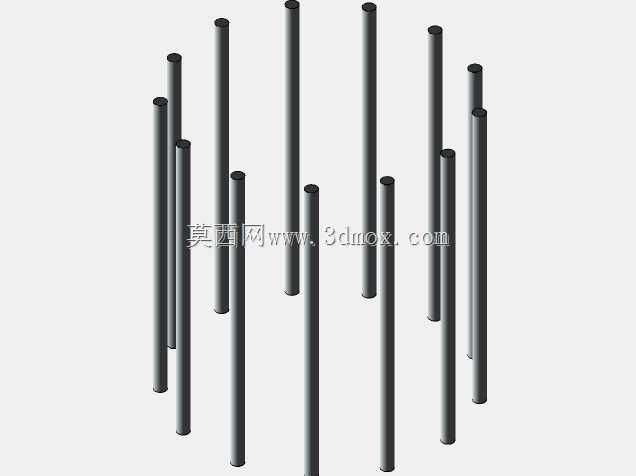

　　管体底部的基座部分做了台阶式的结构还原，这个台阶是实际装配时的限位结构，当数码管插装到PCB上时，基座底面与PCB板面的贴合间隙、台阶处的直径尺寸直接决定了器件插装后的垂直度，建模时特意保留了这个台阶的完整轮廓，避免在做PCB布局时出现器件本体与板上周边元器件干涉的问题。底部的引脚部分按照IN-14的实际引脚排布做了等比例还原，引脚的直径、引脚之间的间距、引脚伸出基座的长度都严格匹配实际器件的焊盘尺寸要求，在导入PCB设计环境时，可以直接对齐封装的焊盘位置，校验引脚与过孔、周边走线的安全距离，不需要额外调整引脚的位置参数。配套的ABS塑料支架结构是这个设计的核心实用部分，支架的卡接结构完全贴合管体基座的轮廓，安装时可以直接卡在管体基座的台阶位置，支架上的定位孔对应PCB上的安装孔位，焊接前可以先通过支架将数码管临时固定在PCB上，避免焊接过程中器件倾斜、引脚虚焊的问题，同时支架的高度做了精准控制，既可以保证管体与PCB之间留有足够的散热间隙，也不会因为支架过高导致整体装配尺寸超出外壳的内部空间限制。

　　从实际应用的角度来说，这个结构件可以直接用于辉光管时钟的整机结构装配校验，在做外壳设计时，可以直接调取模型配合外壳面板、内部驱动板、供电模块做整体的干涉检查，提前排查管体与外壳内壁、驱动元件之间的位置冲突；在复古工业仪表的改装项目中，也可以用这个模型做显示面板的布局排布，确定多个数码管排列时的间距、面板开孔的尺寸，减少打样返工的次数。建模过程中特意简化了管体内部的电极等非结构配合部分的细节，因为对于结构设计和PCB适配来说，内部电极的结构不会影响外部装配的尺寸校验，精简后的模型在装配环境中运行更流畅，不会因为过多的细节特征导致大装配体卡顿，完全满足结构设计阶段的选型、装配校验、干涉检查需求。

　　引脚部分的长度做了适配常规1.6mm厚度PCB的设计，引脚穿过PCB后的剩余长度符合常规波峰焊、手工焊接的工艺要求，不会因为引脚过长导致焊接后与背面的元器件短路，也不会因为引脚过短导致焊盘吃锡不足影响焊接强度。管体顶部的封接端结构还原了实物的圆弧过渡外形，在做透明外壳设计时，可以准确还原数码管安装后的视觉效果，提前确认显示面的可视角度，避免外壳遮挡数码管的显示区域。支架部分的壁厚按照常规ABS注塑件的工艺要求做了设定，卡扣的变形量控制在材料允许的弹性范围内，实际生产时不需要额外调整结构就可以直接开模打样，卡扣的卡接力经过尺寸校验，既可以牢固固定数码管，也不会因为卡接过紧导致管体基座被夹裂。
