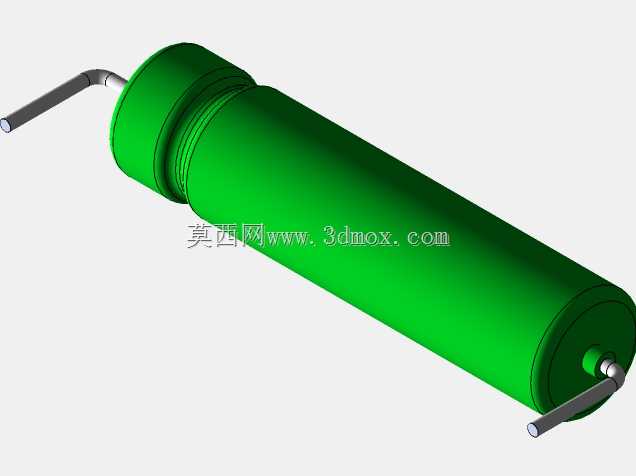

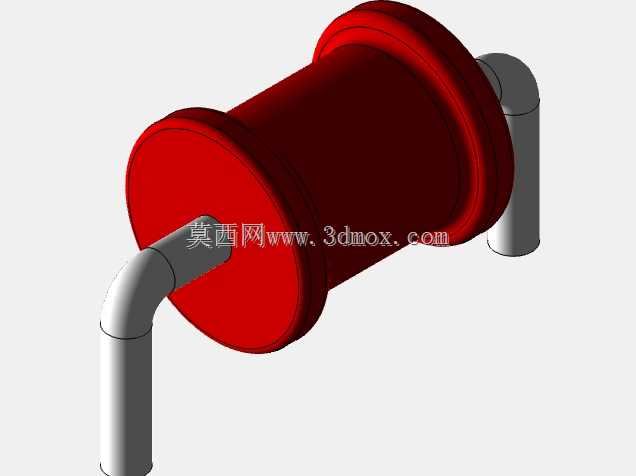

轴向引线式绿色圆柱无源电子元件结构

　　这类轴向引线圆柱封装的无源电子元件，广泛应用在各类民用、工业级电路板的直插装配场景中，不管是消费类电子的电源滤波回路、工业控制板的信号限流支路，还是低压小功率供电回路的状态指示点位，都能见到同封装结构元件的身影。从结构设计逻辑来看，采用圆柱卷绕或叠片成型的本体，搭配两端对称伸出的镀锡铜引线，核心是为了适配传统波峰焊的通孔插装工艺，引线的弯折角度、伸出长度都经过适配常规PCB板厚的考量，伸出端的可弯折范围能够覆盖2.54mm标准间距焊盘的安装要求，不需要额外定制异形引线就能完成常规板卡的装配。

　　本体外壳采用的绿色绝缘包覆层，一方面是为内部的芯体提供防潮、防氧化的物理防护，避免生产流转过程中芯体受磕碰、沾污导致电性能偏移，另一方面不同的外壳色标也能在生产分拣环节快速区分元件大类，减少产线错料的概率。两端的压接封边结构，是在芯体装入绝缘外壳后通过冷压工艺完成密封，封边处的台阶尺寸经过严格控制，既保证密封可靠性，又不会因为压接过度挤压内部芯体导致参数漂移。引线与内部芯体的连接采用点焊工艺，焊点位置做了应力释放设计，在引线受到外力弯折时，应力不会直接传递到芯体的连接点位，避免出现引线脱落、内部接触不良的问题。

　　从安装边界来看，这类元件的圆柱本体直径适配常规PCB板上元件的排布间距，本体长度能够满足相邻焊盘之间的跨距要求，安装时不需要在PCB上额外开设异形避让槽，引线的直径适配标准0.8mm孔径的焊盘，插装后焊锡能够均匀包裹引线形成可靠的焊点，爬锡高度能够满足IPC-A-610的三级焊接标准。在实际设备应用中，同封装结构的元件会根据内部芯体的不同承担不同的功能：作为电容使用时，主要承担电源回路的高频滤波、信号耦合作用，卷绕结构的芯体能够提供足够的容值同时保持较小的本体体积；作为电阻使用时，主要承担回路限流、电压分压作用，圆柱外壳的散热面积能够保证小功率工况下的热量自然散出，不需要额外加装散热结构；作为发光二极管使用时，透明或半透明的端盖结构能够让内部芯片发出的光线均匀导出，轴向的引线结构可以直接插装在面板指示灯的安装位，不需要额外加装灯座。

　　建模过程中需要重点关注几个关键尺寸的还原：一是两端封边台阶的直径差与宽度，这个尺寸直接影响元件在自动插件机供料器中的适配性，尺寸偏差过大会导致插件机卡料；二是引线的伸出长度与根部的弯折半径，弯折半径过小会导致引线在弯折时出现铜材断裂的隐患，伸出长度偏差会导致插装时引线无法顺利穿过焊盘；三是本体圆柱的同轴度，同轴度偏差过大时，元件在板卡上安装后会出现歪斜，影响后续的三防漆涂覆、外壳装配工序。这类结构的元件经过多年的工艺迭代，已经形成了非常成熟的尺寸规范，建模时严格遵循行业通用的封装尺寸，就能保证模型能够直接用于PCB布局的干涉检查、整机装配的虚拟仿真环节，不需要额外调整尺寸就能适配常规的电子装联工艺要求。在进行整机结构设计时，这类直插元件的高度尺寸是排布板卡安装间距的重要参考，需要保证元件本体与上方的结构件、相邻板卡之间留有足够的安全距离，避免装配时挤压元件本体导致外壳破损、内部芯体损坏。同时引线的焊接端长度需要控制在焊盘下方1-2mm的范围，过长的引线会在波峰焊后残留多余的焊锡，甚至与相邻焊点形成连锡短路，过短则会导致焊点焊接强度不足，在设备受振动时出现焊点脱落的问题。
