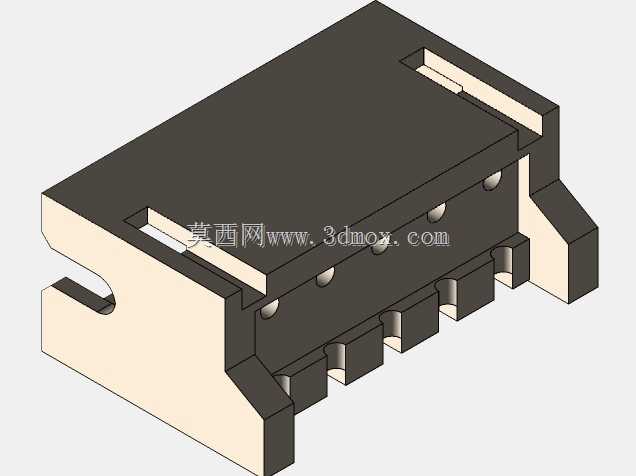

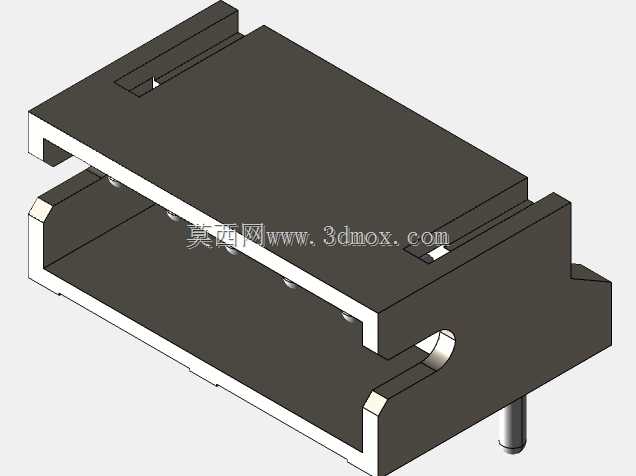

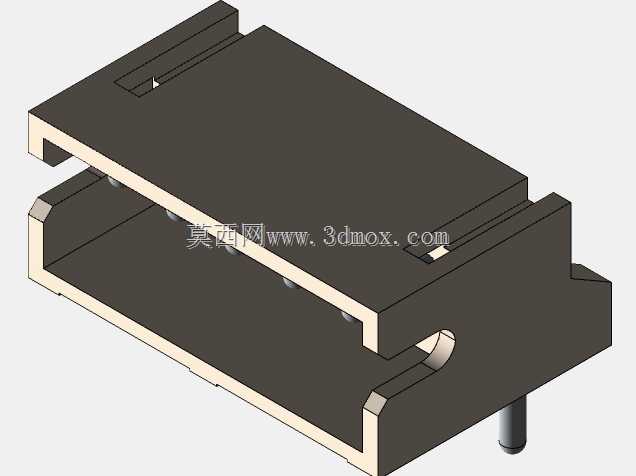

1.5mm间距5端口JST卧式贴片连接器

　　在消费电子、小型工控板卡、便携检测设备的板级互连场景里，这类1.5mm间距的5端口JST连接器是板端信号与电源转接的常用选型，日常做结构设计时经常会碰到需要把这类标准件准确建入装配体的情况，毕竟接插件的安装位公差、焊盘位置、插合方向一旦出错，打样回来的PCB就会出现接插件装不上、线束插合干涉的问题，严重的还会直接导致整板报废。

　　从实际使用场景来看，这类卧式贴片的接插件主要用在板内空间高度受限的场合，相比立式接插件，它的插合方向平行于PCB板面，不会在垂直板面方向占用过多堆叠空间，很适合用在薄型手持设备、堆叠式板卡、传感器转接模块这类对Z向尺寸有严格限制的结构里。5端口的配置刚好覆盖了小功率信号传输、低压直流供电的常见需求，比如小型传感器的信号引出、板载功能模块的电源接入、低速率通讯链路的连接，都能通过这个接插件完成线束和PCB的可靠连接，不用额外做焊接引线，后期装配和维护的效率会高很多。

　　从功能特性上看，这款接插件采用带定位柱的贴片式设计，底部的定位柱可以在SMT贴片前先卡入PCB对应的定位孔里，避免过回流焊的时候元件出现偏移，保证焊脚和PCB焊盘的对位精度。接插件本体带防呆结构，插合的时候只能从唯一方向插入配套的线束端子，不会出现反插导致的引脚定义错接、针脚弯折问题，对于量产装配来说能有效降低人工操作的失误率。接插件的外壳采用耐高温的工程塑料材质，能够承受SMT回流焊的高温环境，不会出现过炉后本体变形、卡扣失效的问题，金属接触件采用镀锡处理，接触电阻稳定，能够满足常规工业级和消费级产品的可靠性要求，在常规的振动、温变环境下也能保持稳定的连接性能。

　　做三维建模的时候，首先要把控的是安装边界的尺寸精度：首先是引脚间距严格控制在1.5mm，每个焊脚的宽度、伸出长度都要和实际元件的规格书参数对齐，保证建出来的模型能直接导入PCB设计软件做封装匹配；其次是本体的外形轮廓，包括两侧的卡扣凸台、底部定位柱的直径和伸出长度、插合面的开口尺寸都要准确还原，不然在做整机结构干涉检查的时候，会出现实际装配有干涉但模型里没检查出来的问题。建模的时候还要注意接插件的插合行程预留，也就是线束端子插入后，端子尾部在接插件外侧需要预留的线束弯曲空间，不能在接插件插合方向紧贴着布置其他结构件，不然会出现线束插不到位、长期使用后线束被结构件磨破绝缘层的隐患。

　　从设计思路上来说，这类标准接插件的建模不需要做过多的自定义修改，核心是还原真实元件的所有装配相关尺寸，包括本体的最大外轮廓、安装定位特征、焊盘位置、插合方向的空间预留，保证模型在结构装配时能真实反映实际元件的占用空间。很多新手建模的时候容易忽略接插件的脱模斜度、卡扣的细微倒角，虽然这些特征不影响大的装配，但在做高精度的结构检查，比如接插件和周边屏蔽罩、壳体筋位的间隙检查时，这些细微特征的缺失会导致间隙计算出现偏差，实际生产时容易出现装配干涉。另外还要注意接插件的高度尺寸，也就是本体上表面距离PCB板面的高度，这个尺寸直接关系到上方壳体或者屏蔽罩的下沉空间设计，一旦尺寸做小了，壳体装配时就会压到接插件本体，导致接插件开裂或者焊脚脱焊。

　　在实际选型使用的时候，还要注意这类贴片接插件的焊接温度曲线匹配，因为是SMT贴装元件，建模的时候虽然不需要体现温度参数，但在结构设计时要考虑接插件周边不要布置不耐高温的塑胶件，避免过炉时周边元件受热变形。另外，接插件的卡扣锁紧力也要在选型时确认，对于有振动要求的设备，要选择带锁扣的型号，避免设备运输或者使用过程中线束松脱，建模的时候也要把锁扣的结构准确还原，方便检查锁扣按压时的操作空间是否足够，会不会被周边结构挡住导致后期维护时无法拆卸线束。

　　日常做这类电子接插件的三维模型，核心目的是为结构设计和PCB设计提供准确的占位参考，所以所有和装配、干涉检查相关的尺寸都必须严格按照实物测绘或者官方规格书来做，不能随意简化关键特征，比如定位柱的位置如果偏了0.2mm，实际贴片的时候就会出现元件放不下去的问题；插合面的开口尺寸如果做小了，做线束装配模拟的时候就会误判端子的适配性。只有把这些细节都准确还原，建出来的模型才能真正支撑后续的结构设计工作，减少打样迭代的次数，降低产品开发的试错成本。
