25x57规格工程用塑料电缆拖链结构

　　在数控加工设备、自动化生产线、工业机器人移动轴等需要往复走线缆的工况里，电缆拖链是保护内置线缆、气管、油管不被拉扯磨损、不与设备运动部件干涉的核心防护部件，这款25x57内孔径规格的拖链，正是针对中等线径布线需求开发的单元节结构。日常车间里常见的小型立式加工中心X轴走线、点胶设备横移模组布线、自动焊枪的送丝管与信号线缆同步移动防护，都能适配这个尺寸规格的拖链，它的内孔尺寸刚好容纳3-4根10平方动力线搭配2组信号控制线加1根φ8气管，不会因为内孔余量太大导致线缆在拖链内部窜动磨损，也不会因为空间不足挤压线缆外绝缘层。

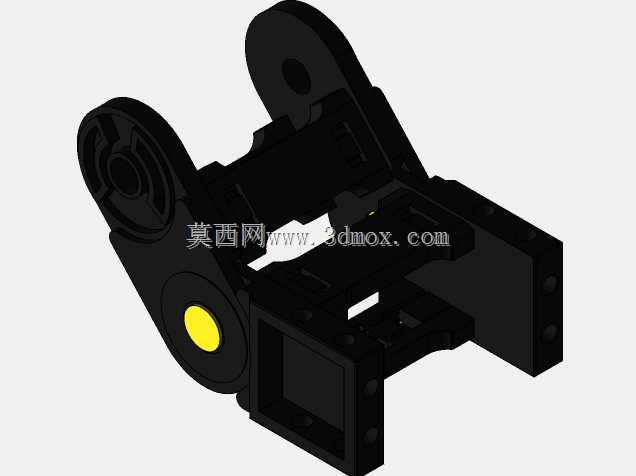

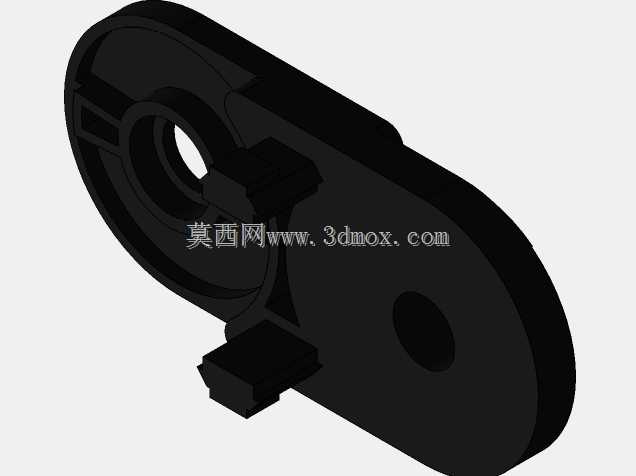

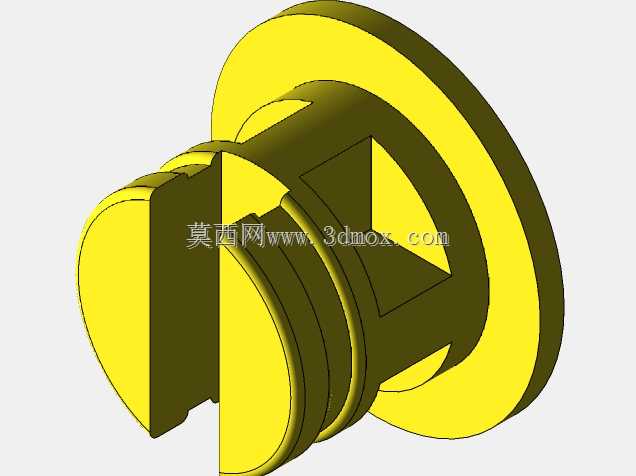

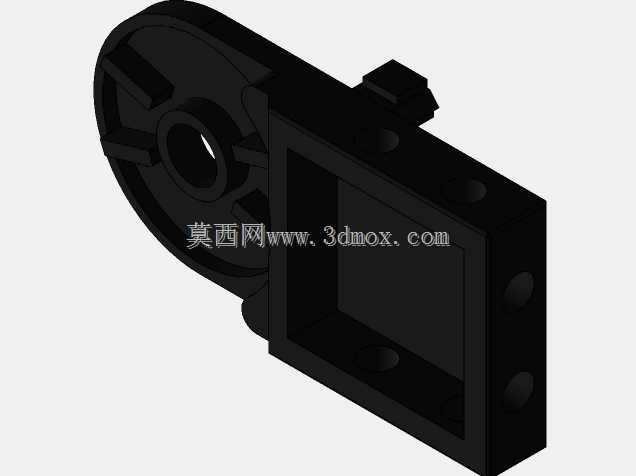

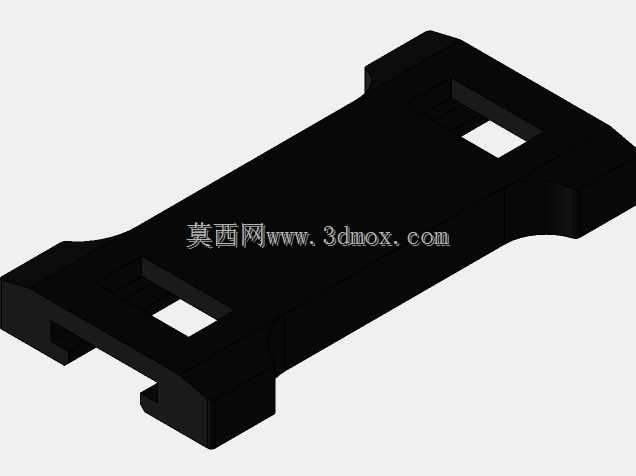

　　从结构设计来看，这款拖链采用单侧可开启的卡扣式节间连接，每一节的转动副都做了限位凸台，弯曲半径固定为38mm，拖链往复运动时不会出现反向折死的情况，避免夹伤内部管线。节与节之间的连接销轴做了防脱卡扣结构，安装时不需要额外的销轴固定件，徒手就能完成单节拼接，后期维护更换损坏节段时，也不用整根拖链拆解，只需要撬开对应节段的卡扣就能替换，大幅降低设备停机维护的时间。拖链的两端安装板做了沉头孔设计，可以直接用M5内六角螺丝固定在设备的安装基面和运动滑台上，安装孔位的间距做了通用化设计，和市面上同规格的拖链安装尺寸完全互换，不需要重新在设备床身上打孔改孔。

　　考虑到车间里切削液、润滑油飞溅的工况，拖链主体采用增强尼龙材质注塑成型，表面做了哑光磨砂处理，运动时节与节之间的摩擦噪音控制在40分贝以内，适合有静音要求的电子组装类自动化设备使用。拖链的每一节内侧都做了圆角过渡，没有尖锐的毛刺棱角，穿线时不会刮破线缆的外护套，节间的缝隙控制在1mm以内，切削碎屑、灰尘很难进入拖链内部的走线腔，减少内部线缆被碎屑磨损的风险。

　　实际选型使用时，需要先确认设备运动行程对应的拖链总长，这款拖链单节长度为33mm，可以根据实际行程计算需要拼接的节数，安装时要注意拖链的固定端要布置在行程中点位置，移动端随滑台运动时，拖链的弯曲段始终保持自然圆弧状态，不能强行拉扯拖链让弯曲半径小于设计值，否则会加速连接销轴的磨损，缩短拖链使用寿命。如果是垂直安装的工况，还需要在拖链的移动端加装导向槽，避免拖链因为自重下垂，出现脱节、卡滞的问题。

　　很多刚入行的结构工程师在选拖链的时候，往往只看内孔尺寸能不能放下线缆，忽略了拖链的安装边界尺寸，这款25x57规格的拖链，外宽尺寸为35mm，外高为72mm，设计安装空间时，需要在拖链宽度方向两侧各预留至少5mm的间隙，高度方向预留10mm的间隙，避免拖链运动时和周边的设备钣金、管线支架发生剐蹭。另外在穿线的时候，要注意动力线和信号线分开排布，中间用隔片隔开，避免设备运行时动力线的电磁干扰影响信号传输，拖链内部的线缆不能绷得太紧，要预留10%左右的余量，让拖链弯曲时线缆可以自然活动，不会被拉扯受力。

　　从建模细节来看，这款拖链的三维模型还原了每一节的卡扣结构、销轴限位、安装板沉头孔的细节，没有做简化处理，在做设备整体装配干涉检查的时候，可以直接调用这个模型，模拟拖链在全行程运动时的状态，检查是否和周边部件存在干涉，不需要再重新测绘建模。模型的节间连接做了可活动的装配约束，可以直接拖动查看不同弯曲状态下的外形尺寸，方便设计人员确认导向槽的安装尺寸和固定位置，避免后期装配时出现尺寸不匹配的问题。
