贴片式干簧磁控感应开关结构设计

　　在高密度表面贴装的电子控制线路设计中，这类磁控簧片开关的应用场景覆盖了消费电子翻盖检测、工业设备非接触式位置触发、安防系统磁控感应、智能家电门盖状态检测等多个领域，区别于传统机械触点开关需要物理按压触发的结构，它依靠外部磁场驱动内部簧片完成通断动作，全程无机械接触磨损，在需要长期免维护的触发场景中可靠性远高于普通轻触开关。从实际选型角度看，这类SMT封装的簧片开关不需要预留插件引脚的过孔空间，能够直接通过回流焊工艺贴装在PCB表层，适配当前消费电子、工控板卡高密度布板的设计趋势，不会像插件式干簧管那样需要额外占用PCB背面的布线空间，也能避免插件引脚焊接带来的应力损伤问题。

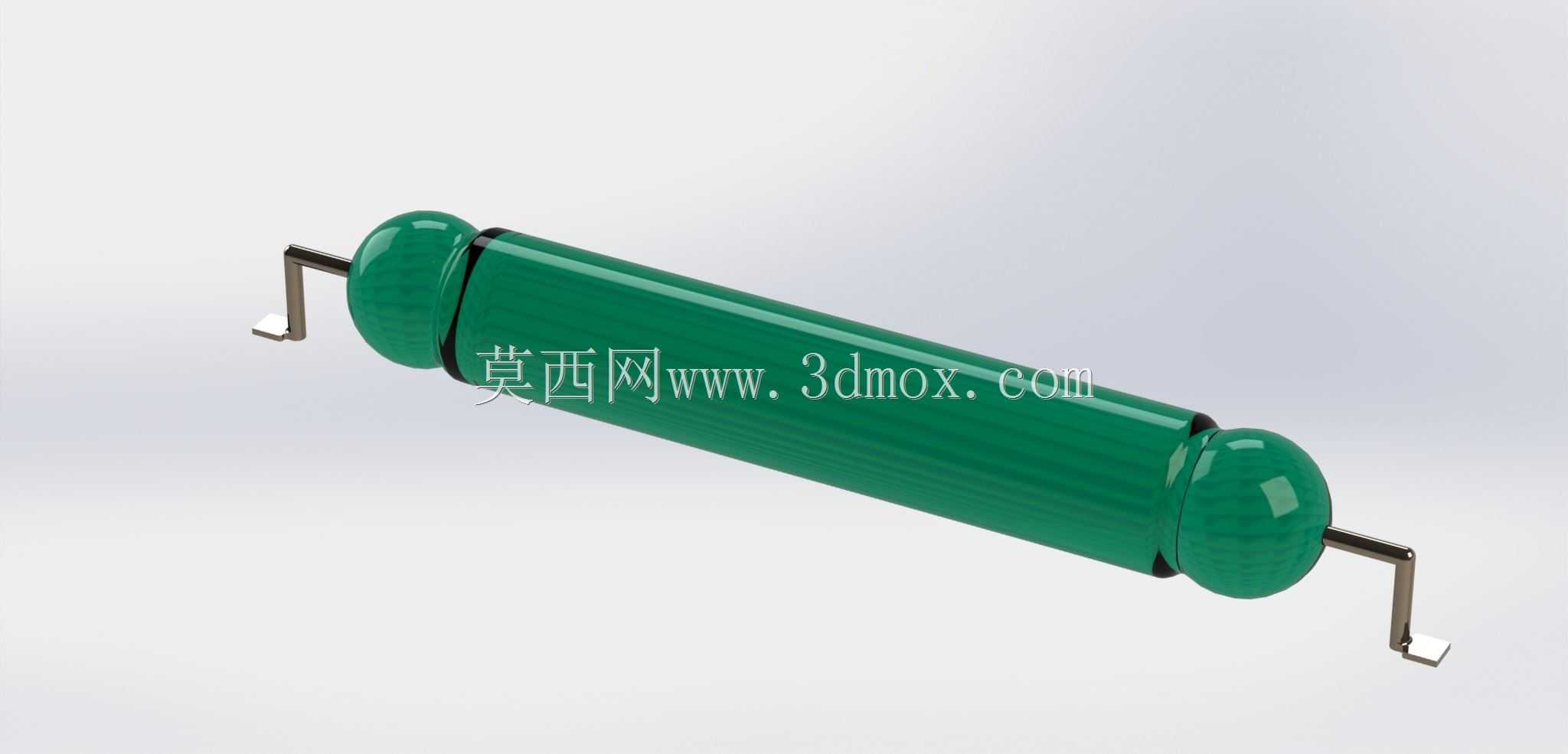

　　设计这款开关时，首先要平衡内部簧片的接触压力与磁触发灵敏度的关系：玻璃管内部充有惰性保护气体，两个平行簧片的触点部位镀有耐磨低阻金属层，外部磁场靠近时，两个簧片被磁化产生极性相反的磁极，当磁吸力超过簧片自身弹性应力时，触点吸合完成电路导通；磁场撤离后，簧片依靠自身弹性复位断开电路。为了适配SMT贴装工艺，玻璃管外部做了绿色环氧塑封层包裹，既可以提升整体结构的机械强度，避免贴装、转运过程中玻璃管受外力碎裂，也能起到绝缘防护作用，防止焊接过程中焊锡飞溅到玻璃管表面影响绝缘性能。两端的弯折成型引脚采用可焊性镀层处理，引脚的弯折角度、伸出长度严格匹配标准SMD元件的焊盘设计规范，能够直接适配通用SMT贴片机的吸嘴拾取、料带编带包装要求，不需要定制特殊的贴装治具。

　　从安装边界来看，这款开关的主体为圆柱型塑封结构，布板时需要注意在开关本体周边预留足够的净空区域，一方面要避免周边铁磁性元件对触发磁场造成干扰，导致触发阈值偏移、误触发或者不触发的问题，另一方面也要预留回流焊过程中元件的热膨胀空间，避免周边元件挤压塑封本体导致内部玻璃管开裂。引脚的焊盘设计需要遵循表面贴装元件的焊盘规范，焊盘长度要覆盖引脚弯折后的焊接区域，焊盘间距严格匹配引脚中心距，避免出现立碑、偏移等焊接缺陷。实际电路设计中，这类开关的触点负载能力属于小信号级别，适合传输毫安级的控制信号，不能直接驱动大功率负载，通常会搭配三极管、MOS管或者继电器做功率扩展，选型时需要根据实际触发距离匹配对应磁场强度的永磁体，触发距离过远会导致触点接触电阻过大、信号传输不稳定，触发距离过近则可能导致簧片磁化后无法正常复位。

　　结构建模过程中，需要重点还原内部簧片的悬臂结构特性，以及外部塑封层与玻璃管的同轴度关系，引脚的弯折R角、引脚末端的共面度是建模时需要重点关注的细节，共面度偏差过大会直接导致SMT焊接时出现虚焊问题，弯折R角过小则可能导致引脚在弯折成型过程中出现应力集中，后续受温度冲击时出现引脚断裂的问题。不同于普通的被动元件，这类磁控开关的性能参数与结构尺寸关联度极高，塑封层的厚度、内部簧片的长度、触点的重叠量都会直接影响触发磁感应强度，建模时需要严格按照实际物料的尺寸公差做参数化设计，方便后续做PCB封装匹配、结构干涉检查时直接调用，不需要反复调整尺寸参数。在做整机结构装配时，还要注意开关安装位置与触发磁体的相对角度，干簧管的触发灵敏度与磁场方向有直接关系，当磁场方向平行于簧片长度方向时触发灵敏度最高，垂直于簧片方向时需要更强的磁场才能触发，布板时需要根据整机内部的磁体安装位置调整开关的贴装方向，保证触发可靠性。
