Amass MR60PW-M 板载电源连接器三维结构

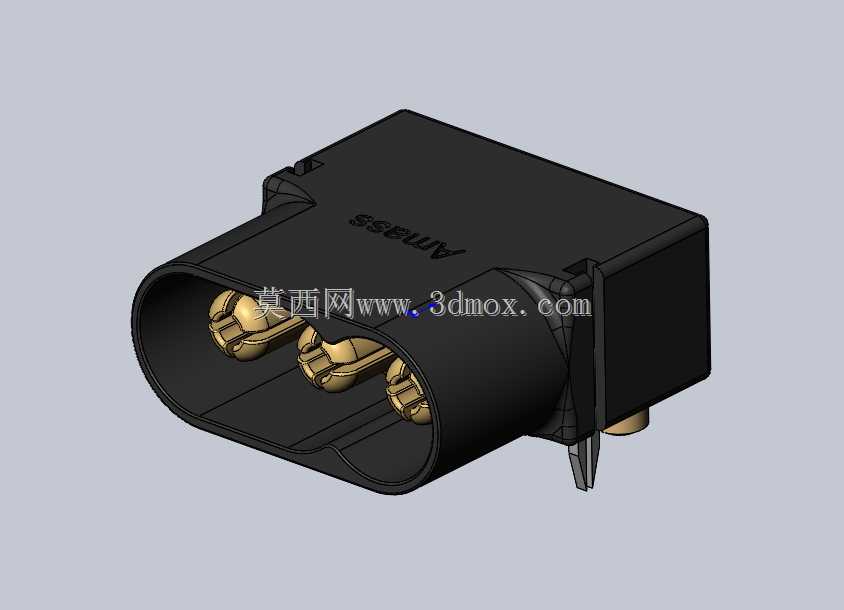

　　这款板载卧式电源连接器，主要面向高功率密度的板上电源接驳场景，常见于航模动力系统、便携式储能设备、小型电动工具驱动板、低压大电流供电模块等领域，用来实现动力回路的快速插拔与可靠导通，替代传统焊接式接线，提升装配效率与后期维护便利性。从结构设计来看，公头端采用三芯镀金接触件布局，接触弹片采用多瓣抱紧式结构，插拔过程中能形成多点接触，有效降低接触电阻，避免大电流工况下的局部发热问题，接触件表面镀金处理兼顾抗氧化性能与导通稳定性，适配长期户外或温湿度波动较大的使用环境。

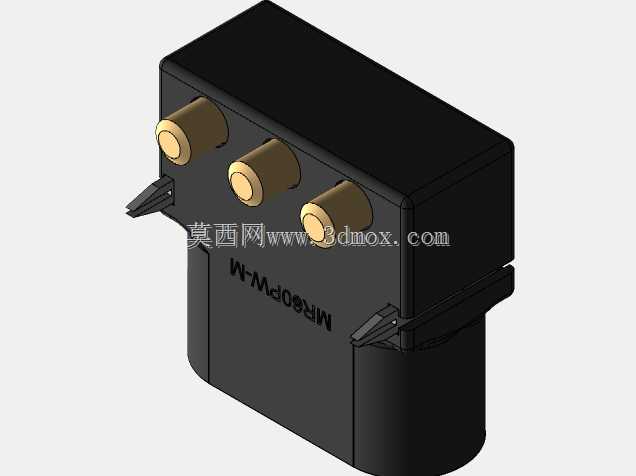

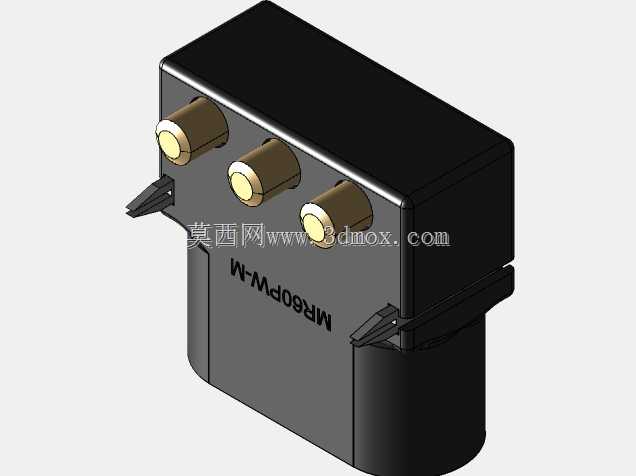

　　外壳采用耐高温阻燃工程塑料注塑成型，表面做哑光防滑处理，插拔时能提供足够的摩擦力，同时外壳上的导向槽结构能实现盲插对位，避免插反导致的接触件损坏或电源短路，接口处的防呆限位结构能保证插接到位后有清晰的到位反馈，避免使用过程中出现松脱断电的问题。安装端采用卧式板载设计，定位插脚与焊接引脚呈90度布局，定位柱穿过PCB对应定位孔后，能在波峰焊或回流焊过程中固定连接器位置，避免焊接偏移，焊接引脚的长度与宽度适配常规1.6mm-2.0mm厚度的PCB板，焊盘尺寸设计兼容常规工业级PCB加工公差，不需要额外做特殊焊盘处理就能满足焊接强度要求。

　　从安装边界来看，连接器本体高度控制在板上12mm以内，宽度方向占用PCB尺寸不超过18mm，深度方向从板边向内延伸22mm，不会占用过多板上布线空间，适合布局紧凑的驱动板使用，侧边的固定翼结构能在插接受力时分散应力，避免长期插拔导致的焊盘脱落问题。设计过程中重点考量了插拔寿命与载流能力的平衡，接触弹片的材料选用高弹性铜合金，经过热处理后能保证上千次插拔后仍保持足够的接触压力，不会出现接触不良的问题，外壳的壁厚设计兼顾结构强度与注塑成型工艺性，壁厚均匀控制在1.2mm-1.5mm之间，避免注塑过程中出现缩痕、缺胶等缺陷，接口内部的挡墙结构能将三个接触件完全隔离，避免极间飞弧短路，适配最高60A的持续载流工况，满足大部分低压动力回路的接驳需求。

　　实际选型使用时，需要注意PCB上对应位置的开孔尺寸与定位柱位置匹配，焊接前确认连接器的安装方向，避免反向焊接导致的无法插接，插接时需要对准导向槽平行推入，不要斜向强行插入，避免损坏接触弹片，在高振动工况下使用时，可以在连接器侧边增加点胶固定，进一步提升连接可靠性。
