小装置涡轮机叶轮转子结构设计

　　这类小尺寸涡轮转子，多应用在小型动力输出、微型流体能量回收、便携辅助动力单元这类场景中，核心作用是将流体介质携带的动能、压力能转化为轴端的旋转机械能，为后续连接的负载提供动力输入。从实际工况适配角度看，这类小装置涡轮转子的设计首先要匹配对应流体的参数区间，比如应用在压缩空气驱动的小型工具上时，要匹配常用气源0.4-0.8MPa的压力范围，叶片的型线曲率要兼顾进气冲角和排气余速损失，避免小流量工况下出现气流分离导致效率骤降。

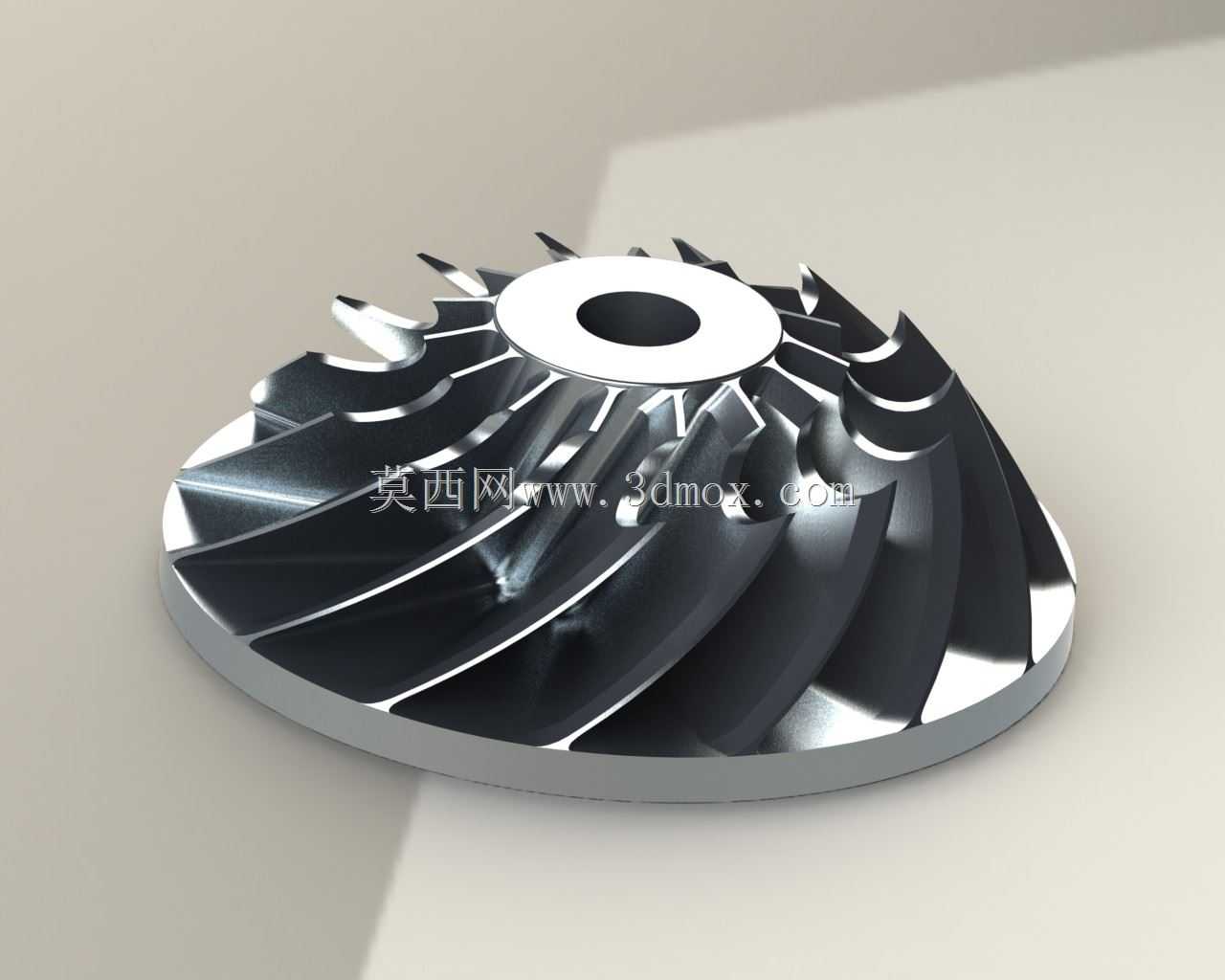

　　从结构设计思路上看，这个转子采用了半开式叶轮结构，相比闭式叶轮减少了轮盖的重量，更适合高转速下的小尺寸应用场景，整体轮盘为锥形收腰结构，从中心轮毂位置向外缘逐渐减薄，既可以降低转子整体的转动惯量，提升动态响应速度，也能优化轮盘自身的应力分布，高转速旋转时离心力产生的径向应力可以沿锥形盘面均匀分散，避免局部应力集中导致的结构失效。叶片采用了三元扭曲型线设计，从进气端到排气端的叶片安装角连续变化，能够让流体在流道内的转向更平缓，减少流动过程中的冲击损失和涡流损耗，叶片前缘做了小圆角钝化处理，避免小颗粒杂质冲蚀导致的叶片前缘缺损，也能降低进气端的流动阻力。

　　安装边界方面，中心的通孔为标准的轴连接配合面，采用过渡配合公差带，装配时可以通过键连接或者过盈压装的方式与动力轴固定，中心孔的端面加工有定位止口，能够保证转子与轴的同轴度，控制高速旋转时的动不平衡量。转子的轴向尺寸从轮毂端面到轮盘背面的距离控制在紧凑区间内，适配小型装置的狭小安装空间，轮盘背面为平整加工面，可以贴合轴肩或者锁紧垫片的端面，保证轴向定位的可靠性。外缘的叶片最大直径适配小装置的蜗壳流道尺寸，装配后叶片顶端与蜗壳内壁的间隙控制在合理范围，间隙过大会导致流体泄漏降低效率，间隙过小则容易在高速旋转时因为热膨胀或者轴系跳动出现刮蹭故障。

　　实际应用中这类转子还要做动平衡校正，在设计阶段就通过结构对称布局减少初始不平衡量，叶片沿周向均匀分布，每个叶片的型线和厚度公差控制在极小范围内，避免加工误差带来的不平衡振动。材料选择上如果是气动应用场景多采用高强度铝合金，兼顾重量和强度要求，如果是接触高温燃气的场景则会选用高温合金材料，保证高温下的结构强度和抗蠕变性能。流道设计上，相邻叶片之间的流道截面从进气侧到排气侧逐渐扩大，符合流体膨胀做功的流动规律，让介质的压力能平稳转化为动能推动转子旋转，叶片的尾缘做了减薄处理，减少尾迹涡流带来的流动损失，提升整体的能量转化效率。

　　在小型辅助动力装置里，这类转子的转速通常可以达到每分钟数万转，因此设计时还要校核临界转速，让转子的工作转速区间避开一阶、二阶临界转速，避免运行中出现共振。轮毂部分的厚度经过优化，既保证中心孔配合面的结构强度，避免压装或者扭矩传递时出现轮毂开裂，也不会因为过厚增加不必要的转子重量。叶片与轮盘的连接位置做了圆角过渡，减少应力集中，承受离心力和气流脉动载荷时不会在根位置出现疲劳裂纹。这类小尺寸涡轮转子的设计，核心是在紧凑的尺寸约束下，平衡效率、强度、动态响应这几个核心指标，满足小型装置对动力部件体积小、重量轻、响应快的使用要求，不需要复杂的附属结构就能实现稳定的能量转换，适配各类便携、小型化的流体动力设备。
