0.36英寸三位数字微型直流电压表结构设计

　　这款0-30V量程的三位数字微型电压显示表头，在低压电控设备、小型电源模块、DIY电子装置、便携检测仪器里的应用非常普遍，很多做小功率电控、桌面实验装置、嵌入式供电模块的结构工程师，在选型数显电压检测元件时经常会碰到这类部件，做三维布局的时候如果没有精准的模型，很容易出现安装位干涉、开孔尺寸不对、接线端预留空间不足的问题。

　　先从实际使用场景来说，这类表头通常是直接嵌入在设备面板上，或者通过自带的安装耳固定在PCB板、设备内部的支架上，用来实时显示直流回路的电压值，比如可调直流电源的输出电压显示、小型蓄电池的端电压监测、车载低压改装设备的电压指示、学生实验装置的电压读数，不需要额外外接复杂的信号调理电路，两根引线直接并联在被测电压两端就能工作，接线逻辑非常简单，对安装空间的要求极低。

　　产品的功能特性上，采用0.36英寸字高的三位七段数码管作为显示载体，数字清晰，常规室内光照环境下读数距离可以达到2-3米，足够覆盖绝大多数小型设备的观察需求，量程覆盖0到30V的直流电压，刚好匹配常用的5V、12V、24V低压供电场景，不需要额外分压改装就能直接使用，表头自身功耗极低，不会对被测回路造成明显的负载效应，避免因为表头取电导致被测电压出现测量偏差。

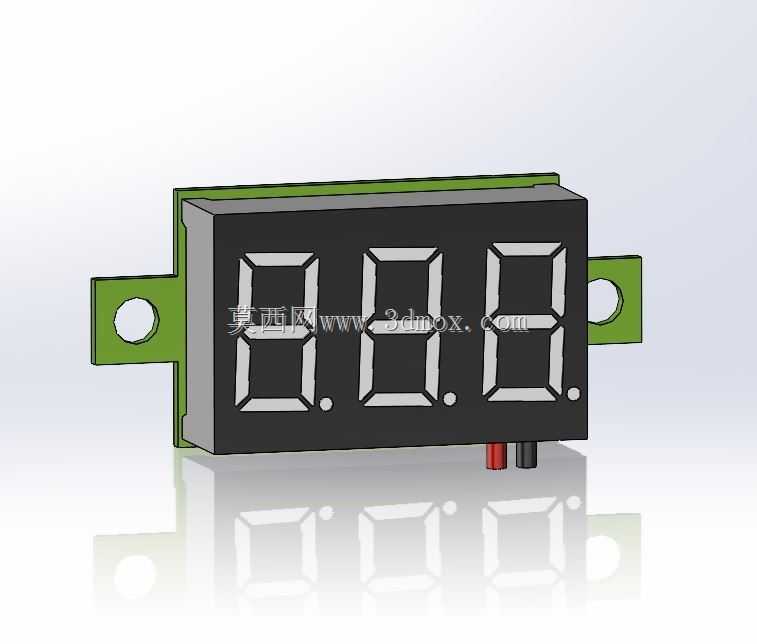

　　设计思路上，整体采用模块化的紧凑布局，核心的数码管显示部分占据正面绝大多数面积，两侧延伸出带安装孔的固定耳，安装孔的位置做了对称设计，不管是正装还是反装都能适配，固定耳采用和外壳一体的绿色绝缘基材，既保证了安装强度，又能避免安装时和金属支架接触造成短路。显示面做了平齐设计，嵌入面板安装的时候可以和面板表面保持齐平，没有突出的棱角，既美观又不容易积灰。底部的两个接线引脚采用红黑区分极性，红色对应正极、黑色对应负极，装配的时候不容易接反，引脚的伸出长度刚好匹配常规2.54mm间距的接插件或者直接焊线的需求，不需要额外修剪引脚长度。

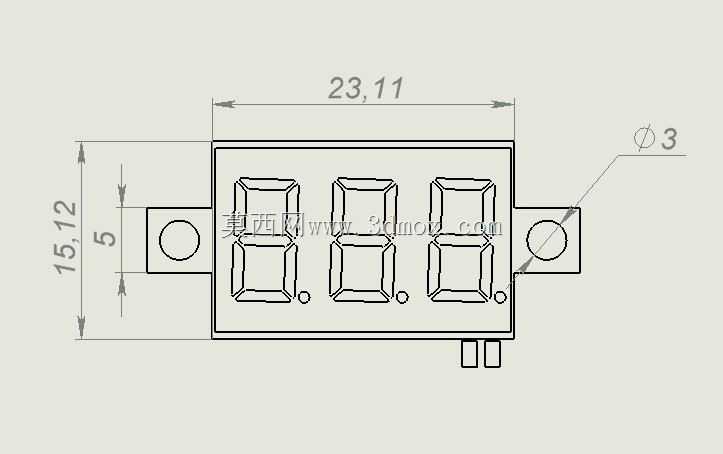

　　外形尺寸与安装边界方面，整体实际长宽高为23.1mm×15.1mm×8mm，这个尺寸是实际实物测绘得到的，做结构布局的时候可以直接参考。两侧安装耳的安装孔中心距、孔径都按照实物1:1还原，面板开孔的时候只需要开出对应显示区域的窗口，预留好两侧固定耳的让位空间即可，安装耳的厚度和主体外壳的厚度差也做了精准还原，用螺丝固定的时候不会出现压不紧或者顶坏外壳的问题。厚度方向8mm的尺寸，在做嵌入式安装的时候，面板后方只需要预留不小于10mm的深度空间就能完全容纳，不会和后方的PCB板、接线端子产生干涉。数码管的显示区域位置、小数点的位置都和实物一致，做设备面板的丝印设计的时候，可以直接参考模型的显示区域位置来标注刻度或者标识，不需要反复打样调整位置。

　　做这类小型电子元件的三维建模，最容易忽略的就是安装边界的细节，比如接线引脚的直径、伸出长度，安装孔的倒角，外壳边缘的脱模斜度，这些细节如果建模的时候省略掉，实际装配的时候就容易出现匹配问题，比如引脚插不进接插件、螺丝穿不过安装孔、外壳和面板开孔的间隙过大或者过小。这个模型把这些细节都做了还原，不管是做整机的装配干涉检查，还是做面板开孔的定位参考，都能直接使用，不需要再额外测绘实物调整尺寸。在做小型电控设备的结构设计时，这类数显表头的选型往往在电路设计阶段就已经确定，结构工程师拿到选型样件后需要快速把它整合到整机模型里，精准的模型可以大幅减少反复核对尺寸的时间，避免后期打样出现装配问题，尤其是在紧凑空间的设备里，每一个元件的尺寸偏差都可能导致整个布局需要重新调整，精准的元件模型是提升结构设计效率的基础。
