工业传动用带安装孔法兰式齿轮板结构

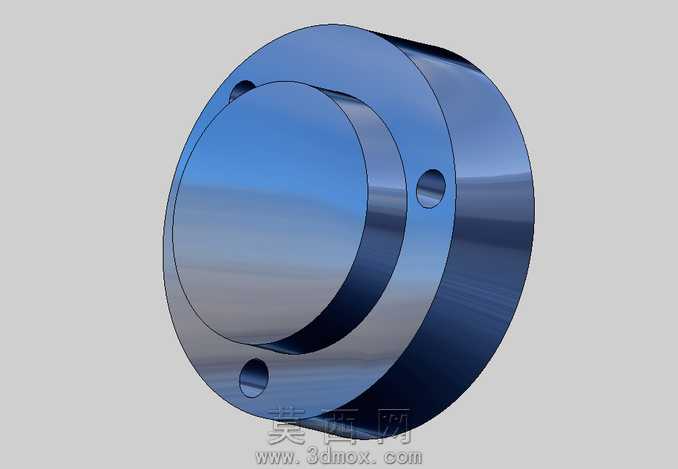

该齿轮板三维模型采用参数化建模思路完成整体结构搭建，建模过程中以回转体特征作为基础主体，首先绘制中心轴线方向的截面轮廓，通过旋转特征生成齿轮板的基础盘状基体，精准控制基体的轴向厚度、内外径尺寸比例，保证整体结构的同轴度符合机械传动零件的设计规范。在基体结构完成后，针对端面的安装定位需求，在法兰端面上均匀布置三个贯通式安装孔，建模时通过圆周阵列特征完成孔位的排布，严格控制孔的中心距、孔径尺寸以及孔轴线与主体轴线的平行度，确保后续装配时能够与对接部件实现精准定位，避免传动过程中出现偏载问题。模型的材质渲染采用金属合金钢材质效果，通过调整材质的反射率、粗糙度参数，还原经过精加工后的金属零件表面质感，端面与外圆面呈现出不同的光泽层次，清晰区分不同加工面的工艺特征，外圆柱面的高光过渡自然，能够直观展现零件的车削加工表面效果。结构设计上，该齿轮板采用阶梯式回转结构，一侧为突出的定位轴颈结构，用于与配套传动部件的内孔实现配合定位，另一侧为带安装孔的法兰端面，用于实现部件间的紧固连接，整体结构无冗余设计，在保证结构强度的前提下尽可能控制零件重量，符合传动部件轻量化与高强度兼顾的设计要求。建模过程中对所有棱边做了符合机械加工要求的倒角处理，避免尖锐棱边带来的装配干涉与安全隐患，同时对安装孔的孔口做了沉孔结构设计，保证紧固件安装后能够完全沉入孔内，不会突出端面影响部件的装配贴合度。整体模型的特征树逻辑清晰，所有尺寸均按照机械设计标准进行参数化关联，后续可根据实际传动需求调整模数、孔径、厚度等核心参数，快速适配不同规格的传动场景，模型的几何精度满足工程装配校验、运动仿真以及后续工程图纸导出的使用需求，能够直观展现齿轮板在传动系统中的装配形态与结构特点。
