阶梯轴式机架支撑垫高定位组件

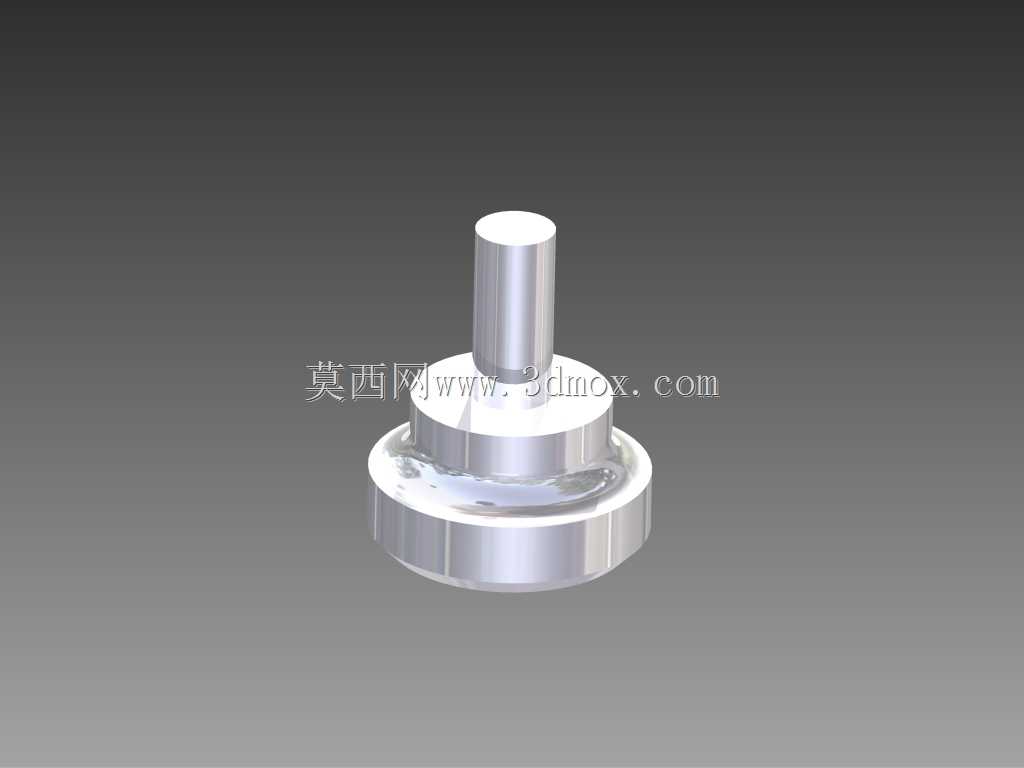

这类阶梯轴结构的机架垫高件，常应用在各类非标自动化机架、输送线侧装支架、小型设备机台的装配环节中，主要作用是填补安装面之间的高度差，同时为上方搭载的传感器、小型导向轴、挡停机构提供精准的定位基准，避免安装面不平整带来的装配应力，也能减少设备运行过程中震动传导带来的紧固件松动问题。从结构设计来看，零件采用三段式阶梯轴形态，最底部是大直径圆盘底座，安装时底座完全贴合下方安装基板的平面，接触面积更大，单位面积承压更小，即使上方搭载的部件存在小幅偏载，也不会出现局部压溃或者倾斜的问题；中间段是过渡台阶，直径介于底座和顶部定位柱之间，一方面可以在装配时起到轴向限位的作用，当上方配套的安装件套入后，台阶面直接承托部件的下端面，不需要额外调整轴向安装高度，另一方面过渡段的圆角处理可以减少机加工过程中的应力集中，提升零件长期受交变载荷下的结构强度。顶部的小直径圆柱是核心定位段，尺寸公差通常按照h7级精度控制，和上方安装件的定位孔采用间隙配合或者过渡配合，装配时不需要额外打表找正，就能保证上下部件的同轴度要求，大幅缩短现场装配的调校时间。在安装边界方面，底座的外径尺寸通常匹配常用的M6、M8内六角螺栓的安装孔位，底座上预留的沉孔可以让螺栓头完全埋入零件表面，不会突出平面影响上方部件的贴合度；整体高度可以根据实际机架的垫高需求调整，常规规格下总高不会超过底座直径的1.5倍，避免高径比过大带来的支撑刚性不足问题。设计这类零件的时候，通常会优先考虑装配的互换性，所有台阶的同轴度、端面垂直度都要控制在0.02mm以内，同批次零件不需要选配就能直接替换，降低设备后期维护的配件更换成本。材质选择上如果是普通工况下的支撑使用，会采用45号钢调质处理，表面做发黑防锈处理；如果是在食品设备、耐腐蚀工况下使用，也可以更换为304不锈钢材质，不需要额外做表面处理就能满足使用要求。实际应用中，这类垫高件还可以搭配调整垫片使用，当现场安装面存在加工误差导致高度差存在小幅偏差时，不需要重新加工零件，只需要在底座下方增加对应厚度的薄垫片就能完成高度微调，适配性更强。不同于普通的平垫片，这种带定位柱的机架垫同时具备垫高、定位、承托三重作用，在小型精密设备的装配场景中，能有效减少零件数量，简化装配流程，避免多个垫片叠加带来的累积误差。
