钢管框架式单人电动休闲卡丁车结构

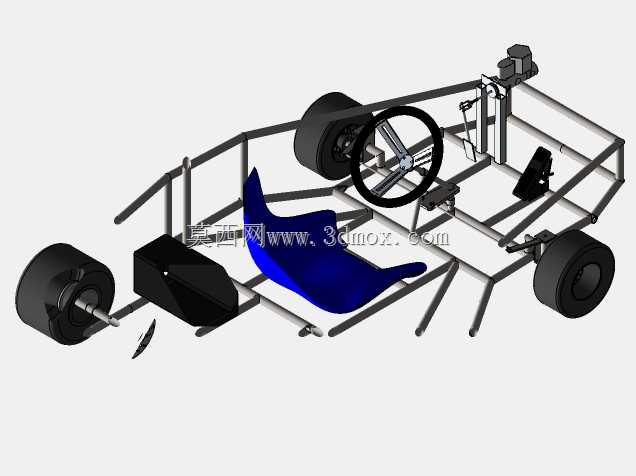

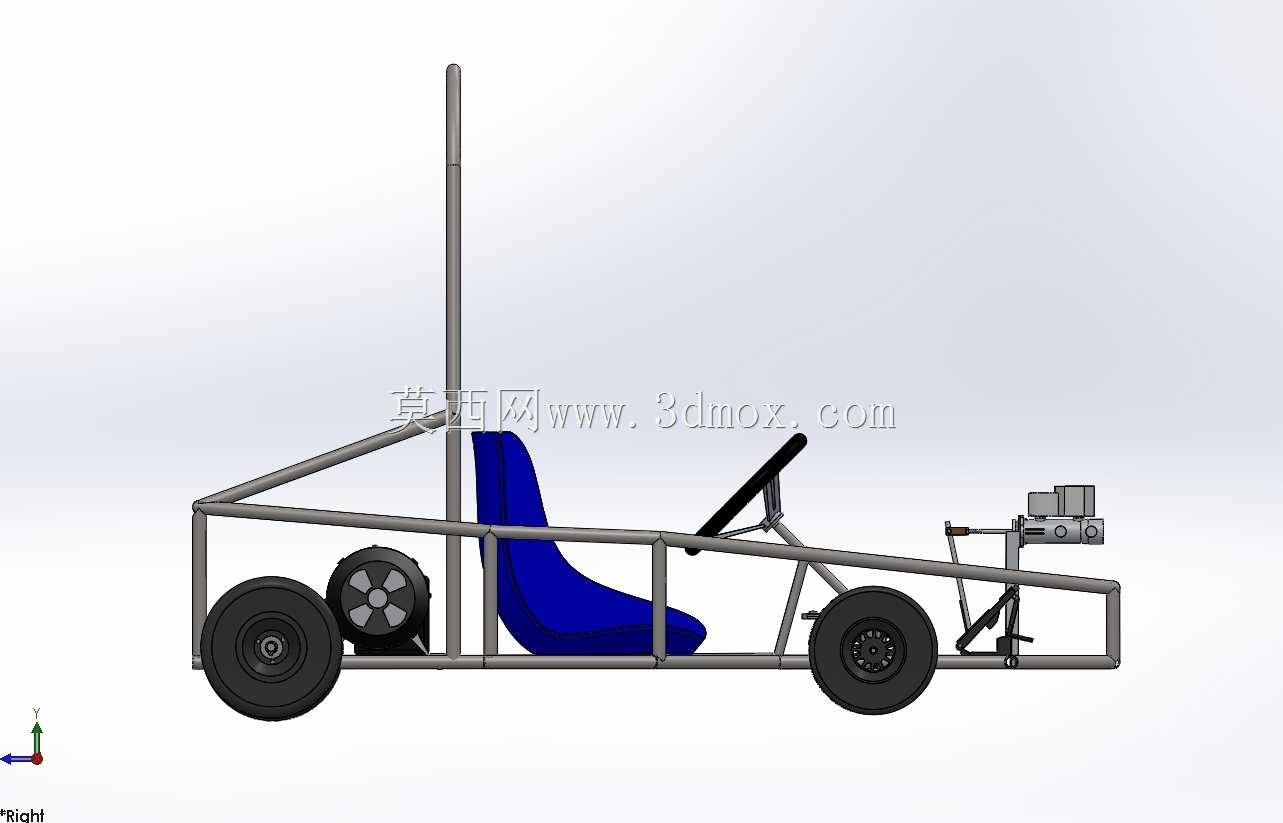

　　这款轮式单人载具的结构设计，核心围绕轻量化休闲代步场景展开，可应用于园区短途接驳、场地休闲体验、封闭景区代步等非公共道路场景，整体采用外露钢管桁架式车架作为承载主体，没有额外覆盖外饰件，所有功能部件直接固定在车架对应点位，既方便后期维护调整，也能最大化降低整备质量，适配小功率电驱动系统的动力输出特性。从功能布局来看，驾驶位采用单座中置设计，座椅为一体式凹型支撑结构，安装位置处于前后轮轴的中间区域，能让整车重心落在轴距中心附近，减少转向时的侧倾力矩，提升过弯时的行驶稳定性。

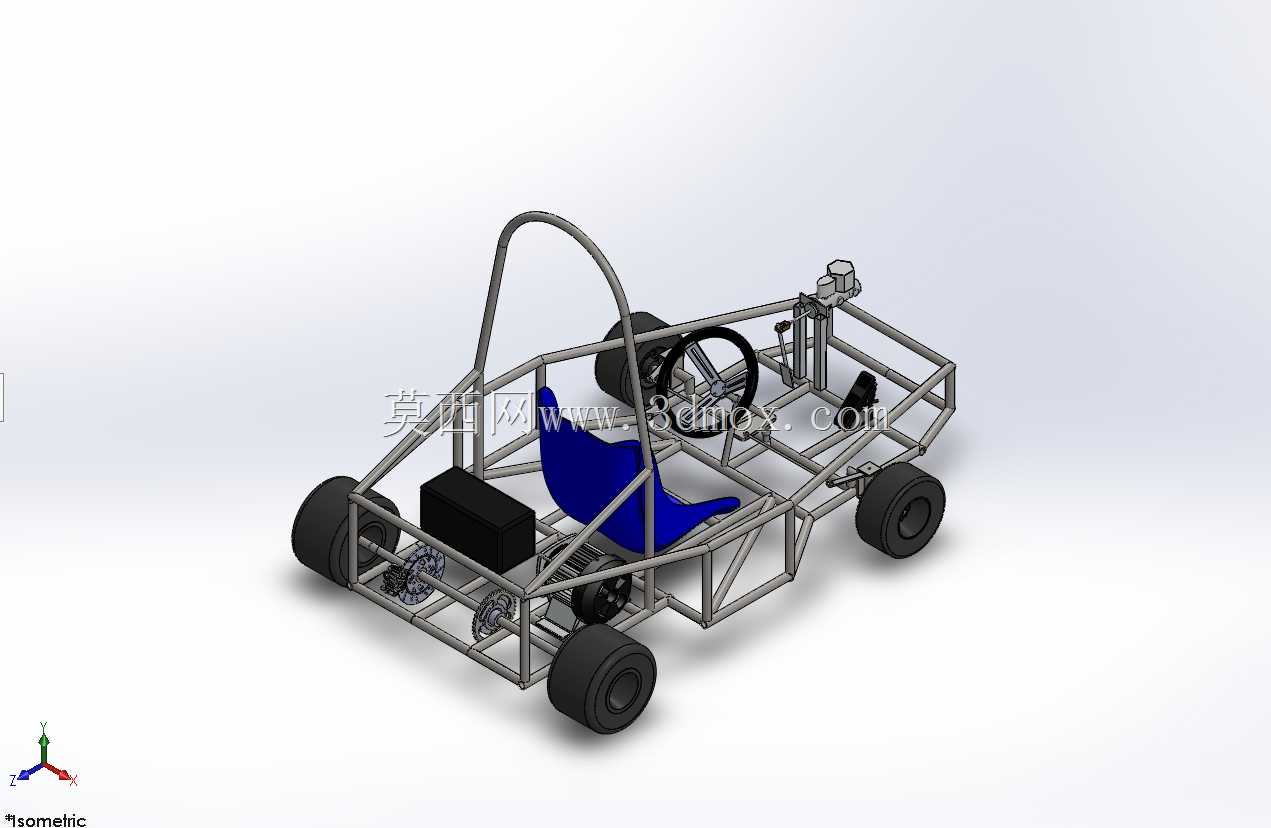

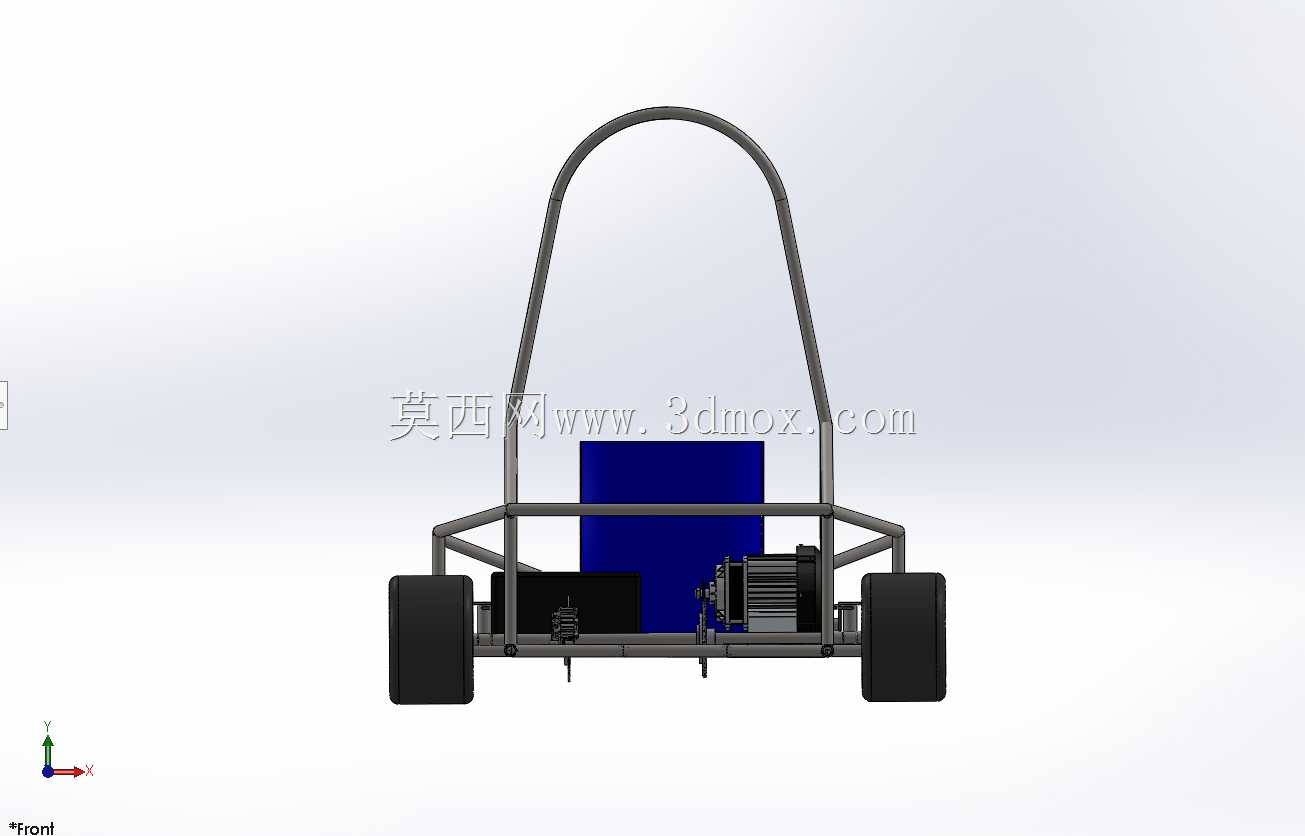

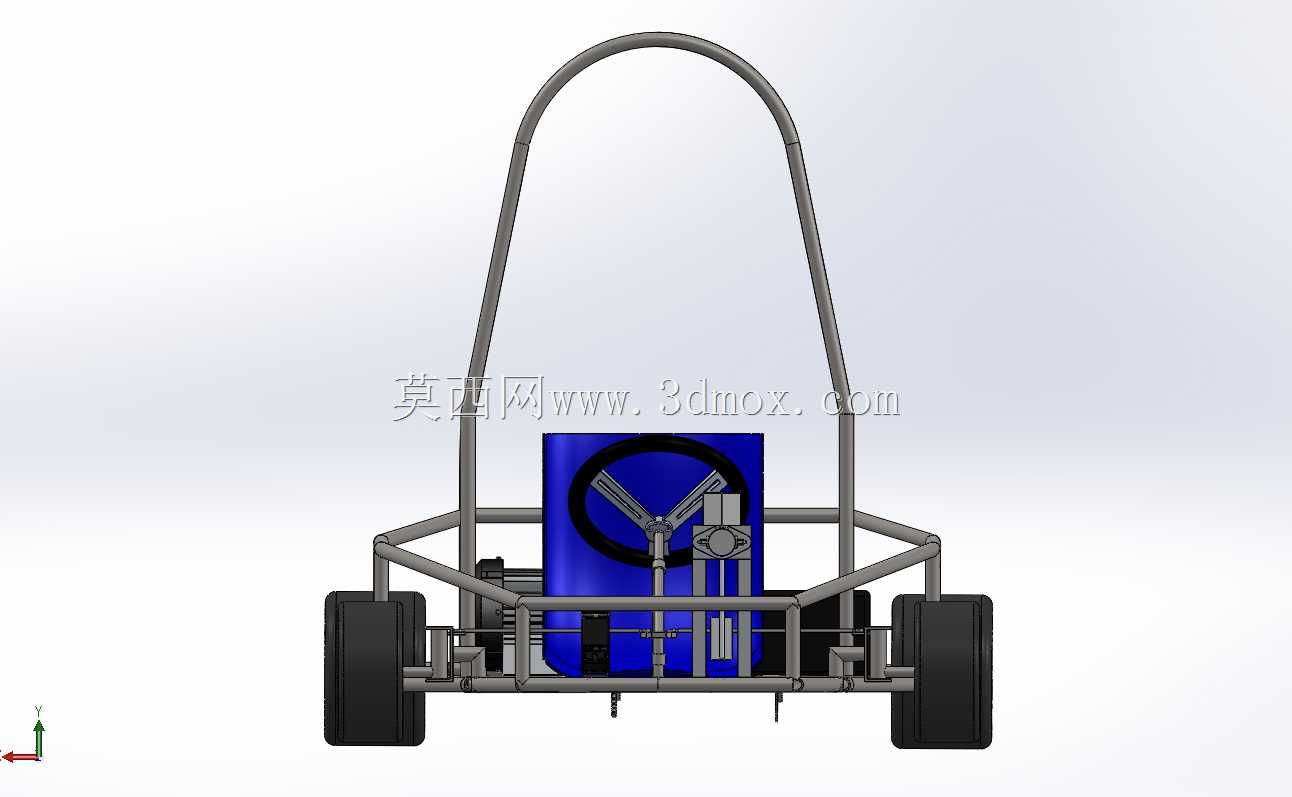

　　转向系统采用齿轮齿条式结构，方向盘通过转向柱直接连接前轮转向节，转向传动比设置偏小，转向操作更直接，适配场地内小半径转弯的使用需求，转向柱的安装角度做了倾斜处理，匹配人体坐姿下的手臂操作范围，长时间驾驶也不容易产生肢体疲劳。车架的管材选型以圆形薄壁钢管为主，主纵梁沿整车前后方向贯通，横向支撑管按照受力点位分布，在驾驶位周边、电池安装位、驱动机构安装位都做了局部加密的三角支撑结构，利用三角形结构的力学稳定性，提升车架整体的抗扭刚度，避免行驶过程中车架出现形变影响部件配合精度。防滚架结构从座椅后方的车架位置向上延伸，形成半包围的防护结构，顶部圆弧过渡，既可以在车辆发生侧翻时为驾乘人员留出足够的生存空间，也能作为可选装外饰件的安装基础。

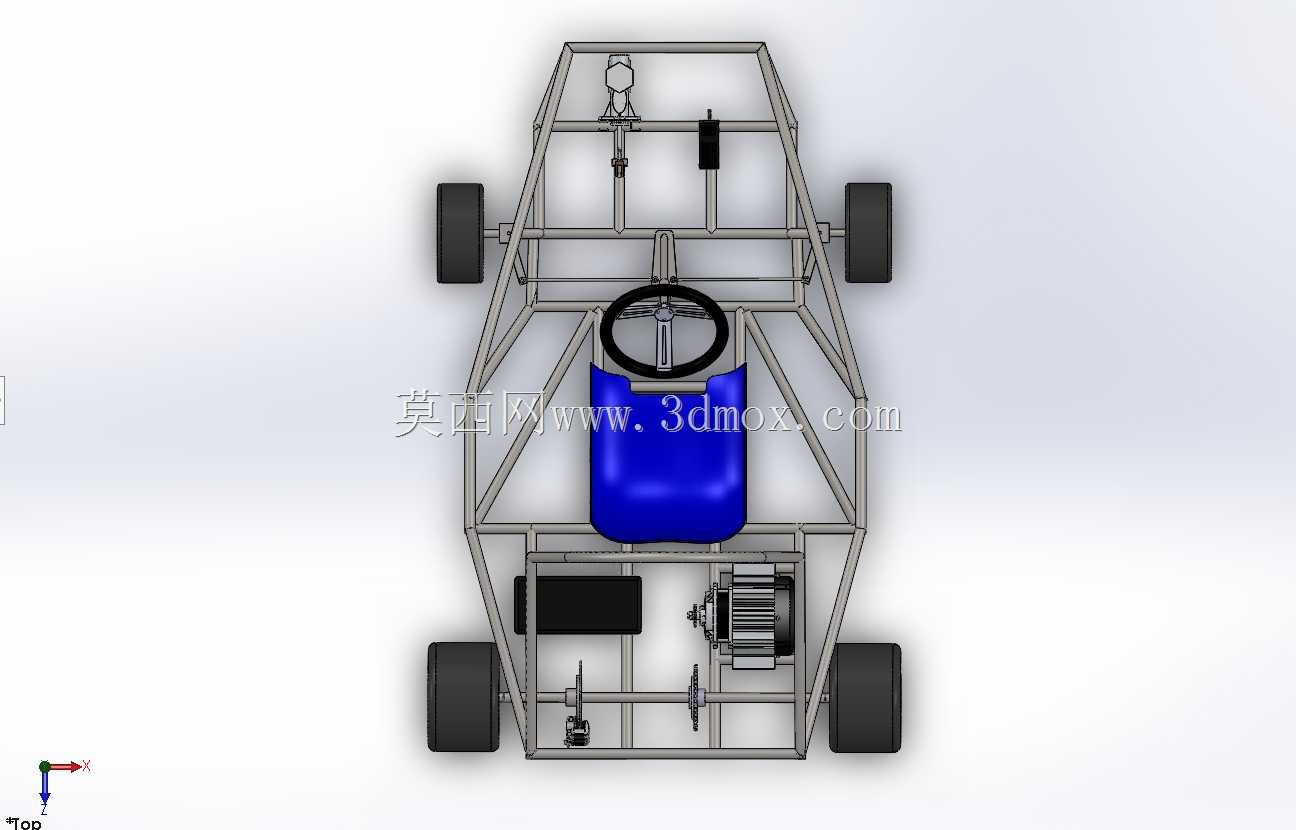

　　动力系统采用后置后驱的布局形式，驱动电机固定在后轴前方的车架安装座上，通过链传动结构将动力传递给后轮轴，传动结构简单可靠，维护成本低，电池组放置在驾驶位侧方的车架空腔内，位置偏低，进一步压低整车重心，同时该位置距离前后轴距离相近，能平衡前后轴荷，让前后轮的抓地力分配更均匀。行走系统采用四个小直径宽胎面的橡胶轮胎，轮毂直接通过轮轴固定在车架的前后悬臂上，没有设置复杂的独立悬架结构，依靠轮胎本身的形变吸收路面的小幅颠簸，适配平整硬化路面的行驶需求，轮距设置略宽于常规单人代步车，提升低速行驶时的防侧翻能力。

　　制动系统采用后轮机械鼓式制动结构，制动踏板布置在驾驶位脚部前方的操作区域，通过拉杆直接连接后轮制动机构，制动行程设置偏短，踩下后能快速获得制动力，适配场地内低速行驶的制动需求。油门控制采用脚踏式电位器结构，布置在制动踏板旁，操作逻辑和常规乘用车保持一致，降低使用者的学习成本。整车的安装边界控制紧凑，车架整体宽度控制在1.2米以内，长度控制在1.8米左右，能够通过常规的人行通道，也可以放入小型货运车辆的货厢内转运，适合在不同的封闭场地之间调配使用。设计过程中优先考虑了部件的通用性，所有车架连接点位都采用标准件固定，轮轴、轴承、传动链条等部件都选用通用量产规格，后期更换配件不需要单独开模定制，能有效降低使用过程中的维护成本。车架的焊接点位都做了应力分散处理，在管材衔接的位置避免出现直角焊缝，减少应力集中导致的车架开裂风险，所有外露的管材端口都做了封堵处理，避免雨水、灰尘进入管材内部造成锈蚀，延长车架的整体使用寿命。电气线路沿车架管材内侧布置，通过线卡固定在管材上，避免线路外露被剐蹭破损，电池安装位设置了固定绑带的安装点，能够适配不同容量规格的动力电池组，使用者可以根据实际的续航需求选择对应容量的电池，不需要改动车架结构。
