两路公头汽车防水连接器结构设计

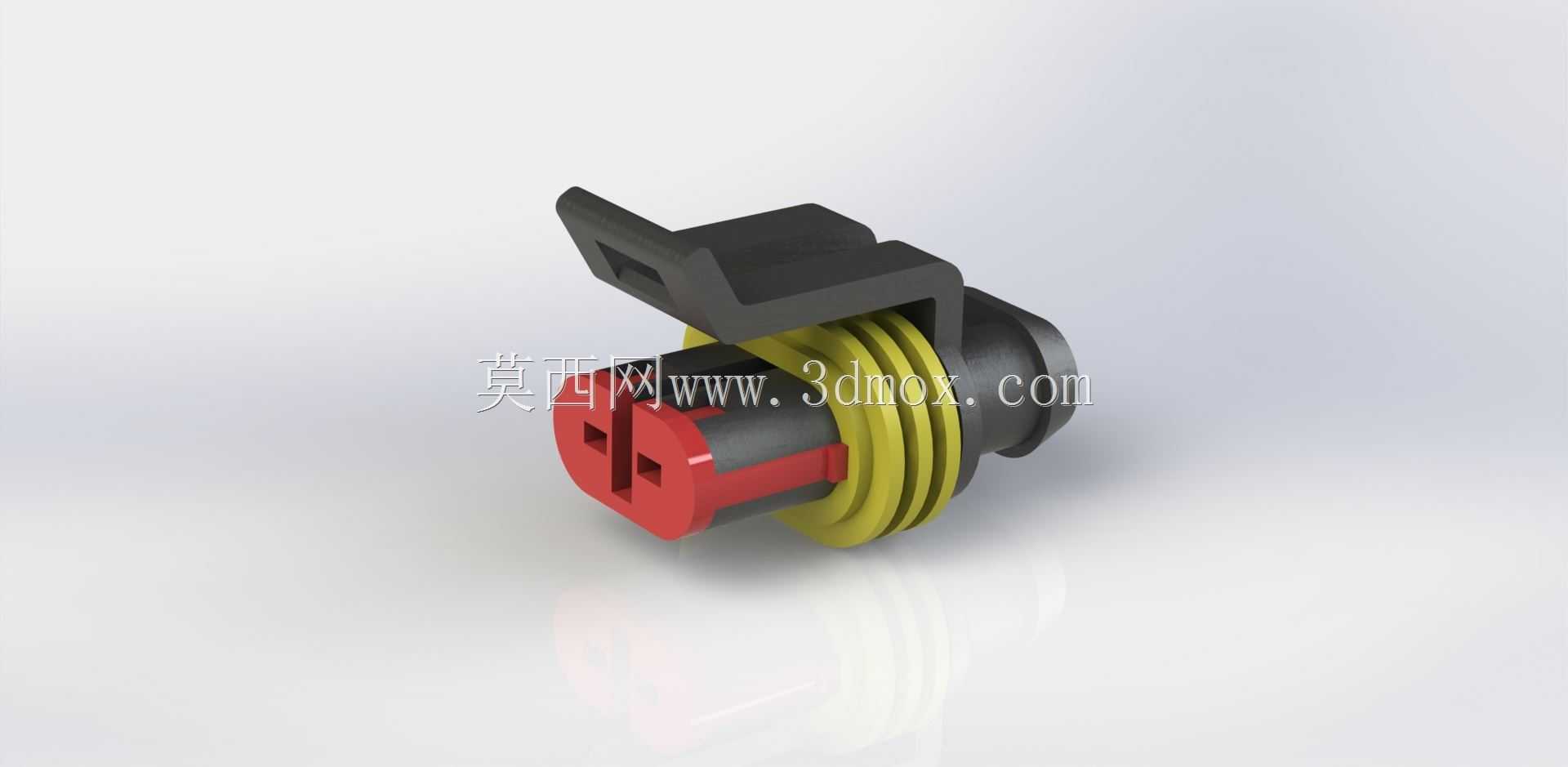

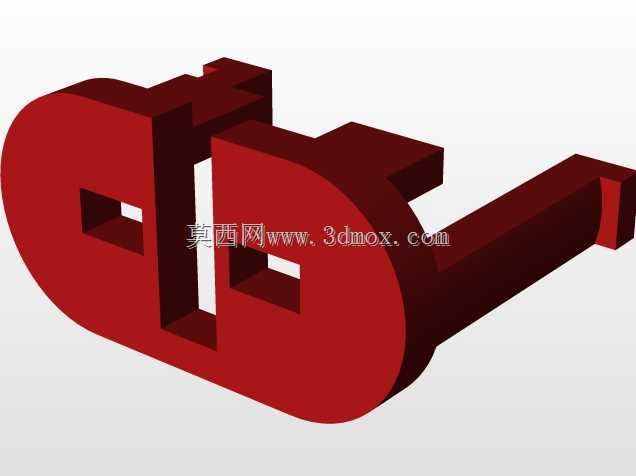

　　在车载电气系统的线束布设场景里，这类两路公头连接器承担着低压信号回路、小功率供电回路的跨部件连接职能，常见于发动机舱外围传感器线束、车灯模组供电线束、车身附属小电器的对接位置，区别于多芯大电流连接器，两芯规格的接插件专门适配单组信号或正负极供电的点对点连接需求，不需要占用过多布设空间，也能避免多芯混接带来的线路错配风险。从结构设计逻辑来看，这款连接器的公头端采用红色绝缘基座作为端子承载结构，基座上开设两个对称的端子安装孔，孔位的公差控制在0.02mm范围内，保证插合时公端子能精准对准母端的夹持弹片，不会出现插偏导致的端子变形、接触电阻超差问题。

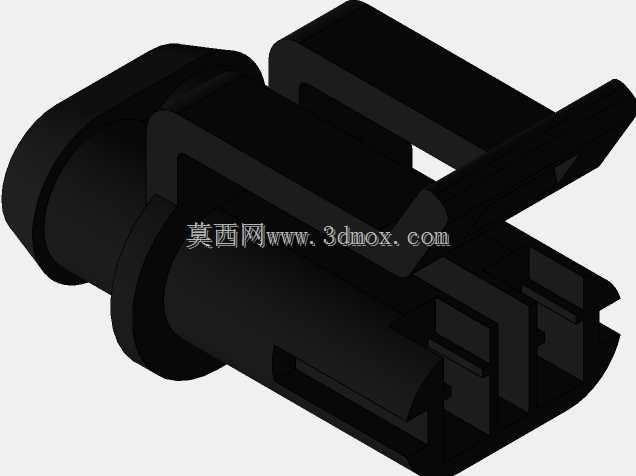

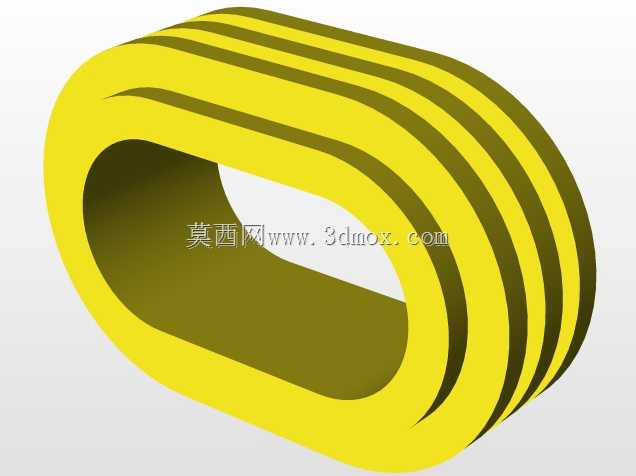

　　基座外侧的黑色塑壳主体采用带倒扣的悬臂卡扣结构，卡扣的悬臂长度经过反复校核，既保证插合到位后能和母端壳体的卡槽形成可靠锁止，车辆行驶过程中受振动、温度交变影响也不会出现松脱，同时拆卸时只需要按压卡扣尾部就能顺利解锁，不需要额外使用专用工具，方便售后维修时的线束拆解作业。塑壳和端子基座之间设置了多道环形密封槽，槽内嵌套黄色硅橡胶密封圈，密封圈的压缩量设计在25%-30%区间，这个压缩比例既能保证插合后密封圈和母端内壁形成足够的接触应力，阻挡雨水、灰尘、油污进入接插内部造成端子氧化短路，又不会因为压缩量过大导致插合力超出人工操作的舒适区间，长期使用后密封圈也不会出现永久压缩变形失效的问题。

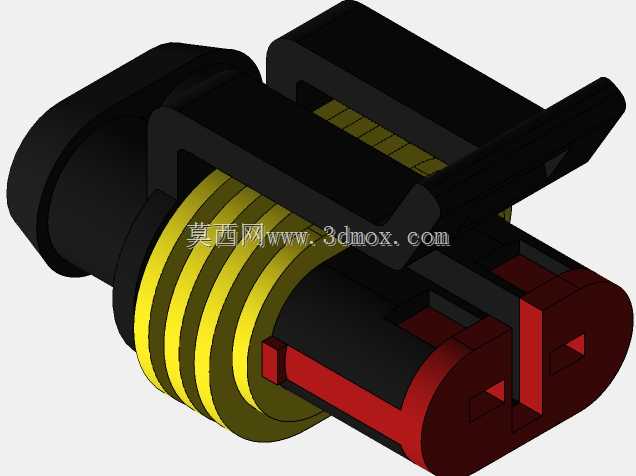

　　尾部的线束穿入位置做了渐变缩径结构，和线束外护套配合后能形成二次密封，避免液体顺着线束外皮渗入接插件内部。从安装边界来看，这款连接器的整体径向最大尺寸不超过20mm，轴向插合后的总长度控制在35mm以内，属于小规格接插件，在发动机舱的狭窄布线空间、车灯总成的内部狭小腔体里都能顺利布置，不需要预留过大的操作空间。卡扣的锁止方向和线束走向呈垂直角度，安装时可以顺着线束推送的方向完成插合，手指不需要探入过深的位置就能确认卡扣是否锁止到位。端子部分采用铜合金镀锡材质，接触区域的镀金层厚度满足车载环境的耐盐雾要求，长期在-40℃到125℃的温度区间内工作，接触电阻能稳定保持在毫欧级，不会因为温度循环出现接触不良的问题。

　　塑壳材质选用耐候性PBT材料，抗紫外线、耐机油腐蚀、抗振动冲击的性能都符合车载零部件的相关标准，即使长期暴露在发动机舱的高温、油污环境下，壳体也不会出现脆化、开裂的问题。在实际建模过程中，需要重点关注密封圈的装配公差、卡扣的形变行程、端子的同轴度这几个核心尺寸链，密封圈的槽宽如果设计过大，会导致密封圈在插合过程中出现翻卷，失去密封作用；槽宽过小则会导致插合力骤增，甚至无法顺利插合。卡扣的悬臂厚度如果过薄，长期反复插拔会出现悬臂断裂；厚度过大则锁止力不足，振动工况下容易松脱。端子安装孔的位置度如果超差，插合时会出现端子顶弯，导致回路断路。这类两芯连接器虽然结构尺寸不大，但每个细节的尺寸设计都直接关系到整车电气系统的可靠性，在车载电气架构里属于基础但至关重要的连接部件，建模时需要还原每一处倒角、每一道密封槽、卡扣的细微加强筋结构，才能保证后续做装配仿真、干涉检查时的结果准确，为实际开模生产提供可靠的三维数据支撑。
