HC05蓝牙通讯模块PCB板级结构设计

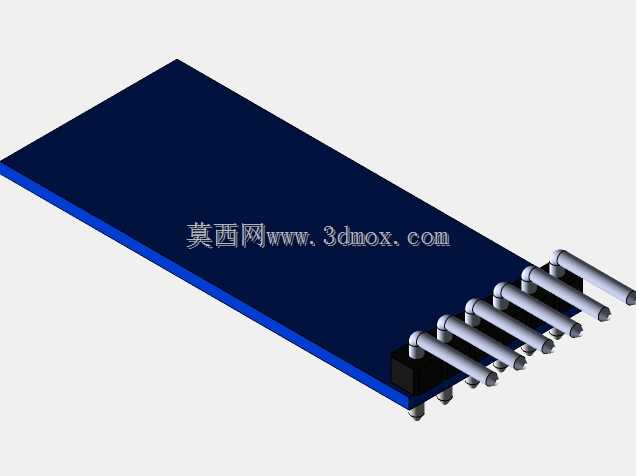

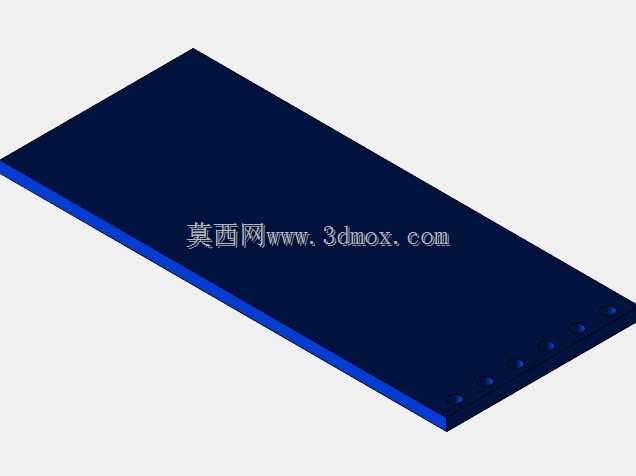

　　做嵌入式设备集成、小型智能硬件开发的时候，HC05这类经典蓝牙串口模块的出场率一直很高，很多做设备改造、小型物联网终端的工程师，第一次接触无线透传基本都是从这款模块开始的。这次做的板级三维结构，完全按照实物测绘还原，从PCB基材厚度、板载元器件的高度差，到两侧排针的引脚间距、板载倒F天线的走线轮廓，都做了1:1的尺寸复刻，方便做结构堆叠的时候直接调用，不用再反复核对实物尺寸做干涉检查。

　　从实际应用场景来看，这款模块的适配范围非常广，小到学生做课程设计的智能小车、arduino开源项目的无线调试，到工业场景里小型传感器的数据无线回传、老旧设备的串口无线改造，甚至是小型消费类电子的蓝牙串口透传功能拓展，都能看到它的身影。它的核心功能是实现串口数据到蓝牙信号的透明传输，不需要开发者做复杂的蓝牙协议栈开发，只需要通过AT指令配置好波特率、配对密码、主从模式，就能直接替换原有有线串口的连接链路，大幅降低无线功能的开发门槛。

　　做结构设计的时候，首先要考虑的是安装边界的问题，这款模块本身是标准的双列直插排针布局，两侧排针的间距是常规的2.54mm标准间距，整体板宽控制在能直接兼容面包板、通用洞洞板的尺寸，做嵌入式安装的时候，既可以选择排针直插焊接在主控板上，也可以预留排座做可插拔设计，方便后期更换维护。需要特别注意的是板端的天线区域，模块上的蛇形倒F天线是蓝牙信号收发的核心，做结构堆叠的时候，这个区域上方不能有金属遮挡件，周围3mm范围内尽量不要布置高大的金属元器件，不然会直接影响蓝牙信号的收发距离和连接稳定性，很多新手做结构的时候容易忽略这点，把金属外壳或者屏蔽罩压在天线区域上方，最后做出来的设备通讯距离只有不到一米，排查半天找不到问题根源。

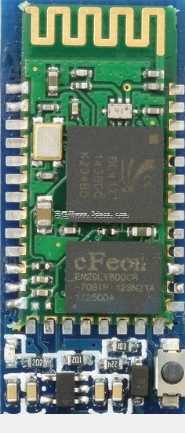

　　板载的元器件布局也完全按照实物还原，主蓝牙芯片、flash存储芯片、板载晶振、电源滤波电容、复位按键的位置和高度都做了精准测绘，比如板上的26M晶振高度是1.2mm，主芯片的塑封高度是1.8mm，复位按键的按压行程是0.3mm，这些尺寸细节在做外壳设计、内部堆叠的时候非常关键，比如如果要给模块加个透明的保护外壳，内壁和板载最高元器件之间至少要留0.2mm的安全间隙，避免组装的时候压坏元器件；如果要做贴片式安装，还要考虑背面焊盘的突出高度，避免和下方主控板的元器件产生干涉。

　　从设计思路上来说，这类通用通讯模块的三维建模，核心不是做外观渲染，而是给结构工程师提供精准的安装参考，所以建模的时候优先保证安装尺寸、引脚位置、元器件高度公差的准确性，不需要做过度的细节美化，比如板上的丝印标识只需要保留定位参考的关键标记，不用把所有小字丝印都做出来，不然会占用不必要的模型资源，拖慢整体装配体的运行速度。另外还要考虑模块的工作状态，模块正常工作的时候主芯片会有一定的温升，所以如果是做密闭外壳安装，要在芯片对应的位置预留适当的散热间隙，不要让外壳直接贴在芯片表面，避免长时间工作热量累积影响模块稳定性。

　　实际选型使用的时候，还要注意模块的供电范围，HC05的典型供电电压是3.3V，部分版本兼容5V供电，做接口设计的时候要核对引脚定义，不要把电源引脚接反，不然很容易烧坏板载的电源管理芯片。另外模块的排针引脚定义是行业通用标准，和市面上多数蓝牙串口模块兼容，做主控板封装的时候可以做通用封装设计，后期如果需要更换其他型号的蓝牙模块，不用重新改板就能直接替换，提升硬件设计的通用性。
