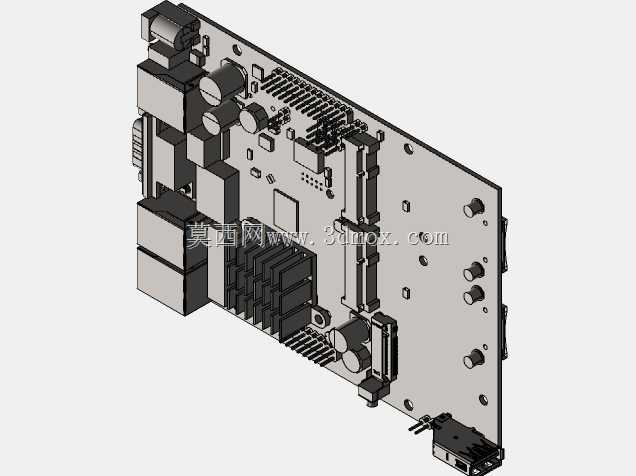

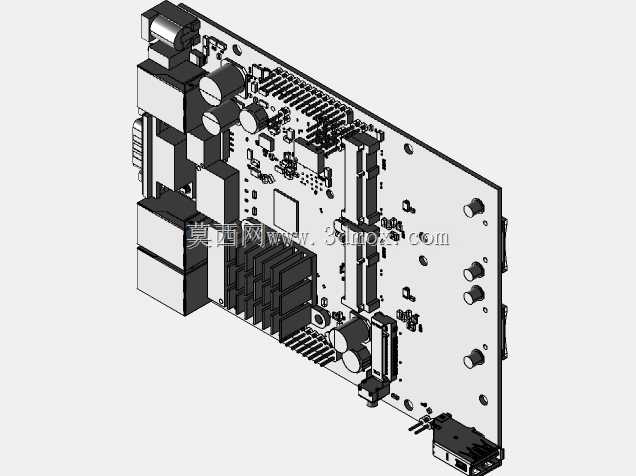

Mikrotik RBM33G路由主板结构设计

　　在工业网络部署、小型机房搭建以及定制化网络设备集成场景中，路由核心板的结构适配性往往决定了整套方案的落地效率，RBM33G这款RouterBOARD设备的结构设计，正是瞄准了存量设备替换、定制机箱集成这两类高频工程需求展开。从实际工程应用角度看，不少场景下用户已经有成熟的机箱结构、固定孔位布局，若更换核心路由板需要重新调整机箱内部安装位、重新设计固定支架，会带来额外的加工成本与装配周期，这款板卡直接沿用了前代RB433、RB953系列的PCB外形轮廓与安装孔位参数，对于存量项目升级、同规格设备替换来说，不需要修改原有机箱的安装结构，直接完成板卡替换即可快速部署，大幅降低了项目改造的结构适配工作量。

　　从板载布局的设计思路来看，整个PCB的元件排布充分考虑了机箱内部的散热空间与走线便利性：板侧布置的多组以太网接口采用统一侧出设计，对应机箱侧面板的开孔位置可以直接沿用原有模具尺寸，不需要重新调整接口开孔的坐标；板上的电容、接口防护元件全部采用贴装+局部加固的布局，在接口位置预留了足够的接插件插拔操作空间，不会出现插拔网线时周边元件干涉操作的问题；板载的散热鳍片位置避开了安装孔位与走线槽区域，当板卡固定在机箱内的安装柱上时，散热鳍片与机箱内壁之间预留了足够的空气流通间隙，不需要额外加装导流结构就能满足常规工况下的自然散热需求。

　　从安装边界来看，这款板卡的四角安装孔采用行业通用的沉头孔设计，适配M3规格的固定铜柱，孔位的边距尺寸完全匹配前代产品的安装基准，不管是装入标准1U机箱的内部安装位，还是嵌入定制化的小型工控设备外壳，都不需要额外制作转接板；板卡的整体厚度控制在常规PCB板厚加元件最高高度的合理区间，板上最高的元件为网络变压器与电解电容，距离PCB板面的高度统一控制在兼容常规机箱内部净空的范围内，不会出现元件顶到机箱上盖的问题。接口端的排布顺序也考虑了实际布线的便利性，电源接口、复位按键与网络接口分区域布置，接线时电源线与网线不会互相缠绕干扰，设备维护时插拔接口也有足够的操作空间。

　　在功能适配的结构设计上，板载的存储模块、扩展接口位置都预留了对应的安装空间，用户如果需要加装扩展存储模块、外接功能板卡，不需要对原有板卡进行结构切割，直接通过板上的排针接口即可连接，扩展板卡可以通过机箱内预留的固定位完成安装，不会与板上原有元件产生空间干涉。对于做网络设备集成、定制化通讯机箱设计的结构工程师来说，这款板卡的三维模型可以直接导入装配环境，完成干涉检查、安装位匹配、开孔位置定位等工作，不需要手动测绘板卡尺寸与元件位置，能大幅缩短定制机箱的设计周期，避免因为手动测绘尺寸偏差导致的装配干涉问题。在实际项目中，这类标准化孔位的路由核心板，尤其适合户外通讯机柜、小型工控网络节点、自建机房边缘路由等场景的快速部署，结构上的通用性设计让设备选型阶段不需要额外评估安装适配成本，只要前代产品可以正常安装，这款板卡就能直接适配，减少了结构设计环节的重复劳动。
