博世力士乐车用控制单元壳体结构

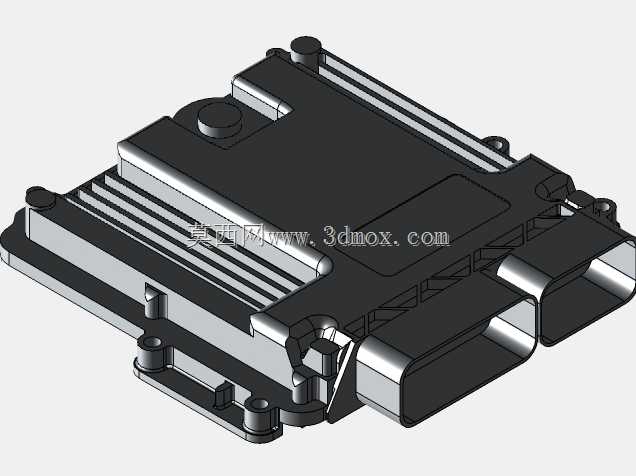

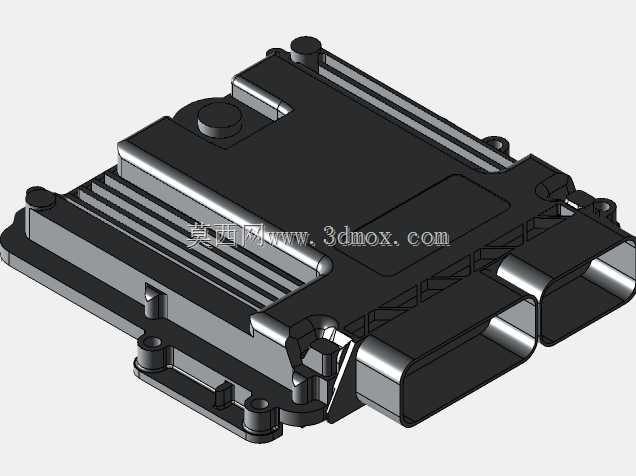

　　在商用车动力控制系统、非道路移动机械电控单元的配套结构设计中，这类金属壳体的防护与适配设计直接决定了内部电控模块的运行稳定性，很多初入行的结构工程师在做电控单元外壳建模时，往往只关注外形的复刻，忽略了实际装车场景下的安装边界、散热需求与防护等级要求，最终做出来的模型要么无法匹配实车安装点位，要么在振动、温变环境下出现结构干涉。这款壳体的整体轮廓采用压铸铝合金成型的工艺思路设计，基座部分预留了整圈的密封胶槽，在合盖装配时可以通过填充密封胶实现IP67级别的防护能力，避免车辆行驶过程中泥水、扬尘侵入内部电路板造成短路。

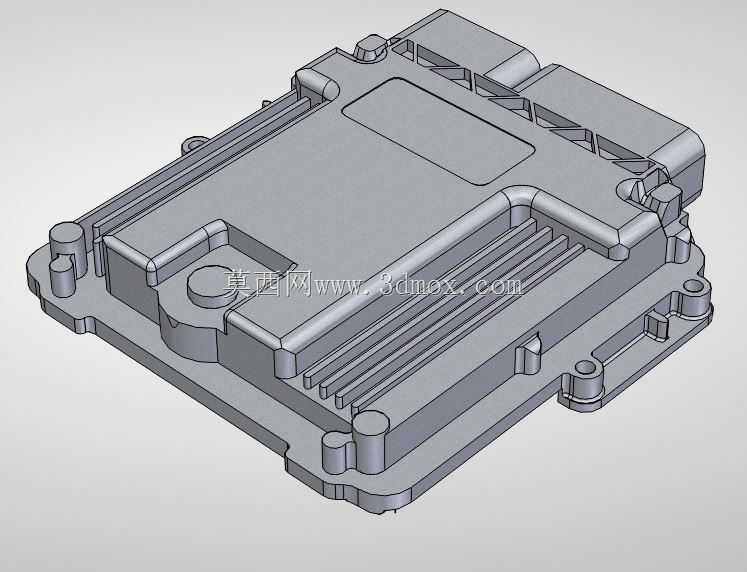

　　从结构布局来看，壳体上表面设计了多道平行的散热筋条，这些筋条并非装饰性结构，其高度、间距与排布方向都经过热仿真校核，当车辆行驶时迎面气流可以顺着筋条间隙快速流过，带走内部功率器件工作产生的热量，无需额外加装散热风扇即可满足-40℃到85℃的工作环境温度要求。壳体边角位置的凸台结构是安装固定点位，每个凸台内部都嵌装了钢制衬套，避免铝合金材质在反复螺栓紧固过程中出现螺纹滑牙，凸台的突出高度刚好匹配整车安装支架的厚度，装配时螺栓可以从下方直接穿入紧固，不需要额外预留操作空间，适配底盘、发动机舱等狭窄安装区域的装配需求。侧面的接插件避让槽做了阶梯式结构，当线束插头插入后，阶梯面可以和插头尾部的密封橡胶圈贴合，进一步提升接插位置的防水能力，避免高压冲洗时水流顺着接插件缝隙渗入。壳体内部的筋位布局完全匹配内部PCB板的安装点位，对应电路板上电容、功率芯片的位置都设计了独立的支撑凸台，既可以在电路板装配时起到定位作用，也能在车辆持续振动的工况下避免电路板出现弯折变形，减少焊点脱焊的风险。

　　在建模过程中需要特别注意壳体壁厚的均匀性，整体壁厚控制在2.5mm左右，散热筋与主体连接位置做了R0.8的圆角过渡，避免压铸生产时出现缩孔、冷隔等缺陷，安装凸台与主体连接位置也做了加强筋连接，提升凸台的抗冲击能力，在车辆经过颠簸路面时，即使承受10g以上的冲击载荷也不会出现固定点断裂的问题。很多工程师在复刻这类壳体时容易忽略拔模角度的设置，实际上这类压铸件所有的侧壁都设置了1.5°的拔模斜度，散热筋位置的拔模角度适当加大到2°，既可以保证压铸时顺利脱模，也不会影响散热筋的有效散热面积。

　　壳体上盖与基座的连接采用周边卡扣加螺栓紧固的组合方式，卡扣结构可以在装配时先实现上盖的预固定，不需要操作人员全程手扶上盖拧螺栓，提升装配效率，螺栓点位均匀分布在壳体周边，每两个螺栓的间距控制在80mm以内，保证密封胶圈的压紧力均匀，不会出现局部密封不严的问题。针对不同车型的安装需求，壳体底部还预留了可选的减震垫安装槽，可以根据实际振动等级选配橡胶减震垫，进一步过滤发动机传递过来的高频振动，保护内部精密电子元件。这类电控单元壳体的设计核心从来不是外观的规整度，而是在有限的空间内平衡防护、散热、安装、生产工艺等多维度的需求，每一处凸台、每一道筋条、每一个圆角都有其对应的工程作用，建模时如果只是照着照片描外形，不理解背后的设计逻辑，做出来的模型就只能用于外观展示，无法用于实际的生产工艺校核、安装匹配仿真等工程场景。
