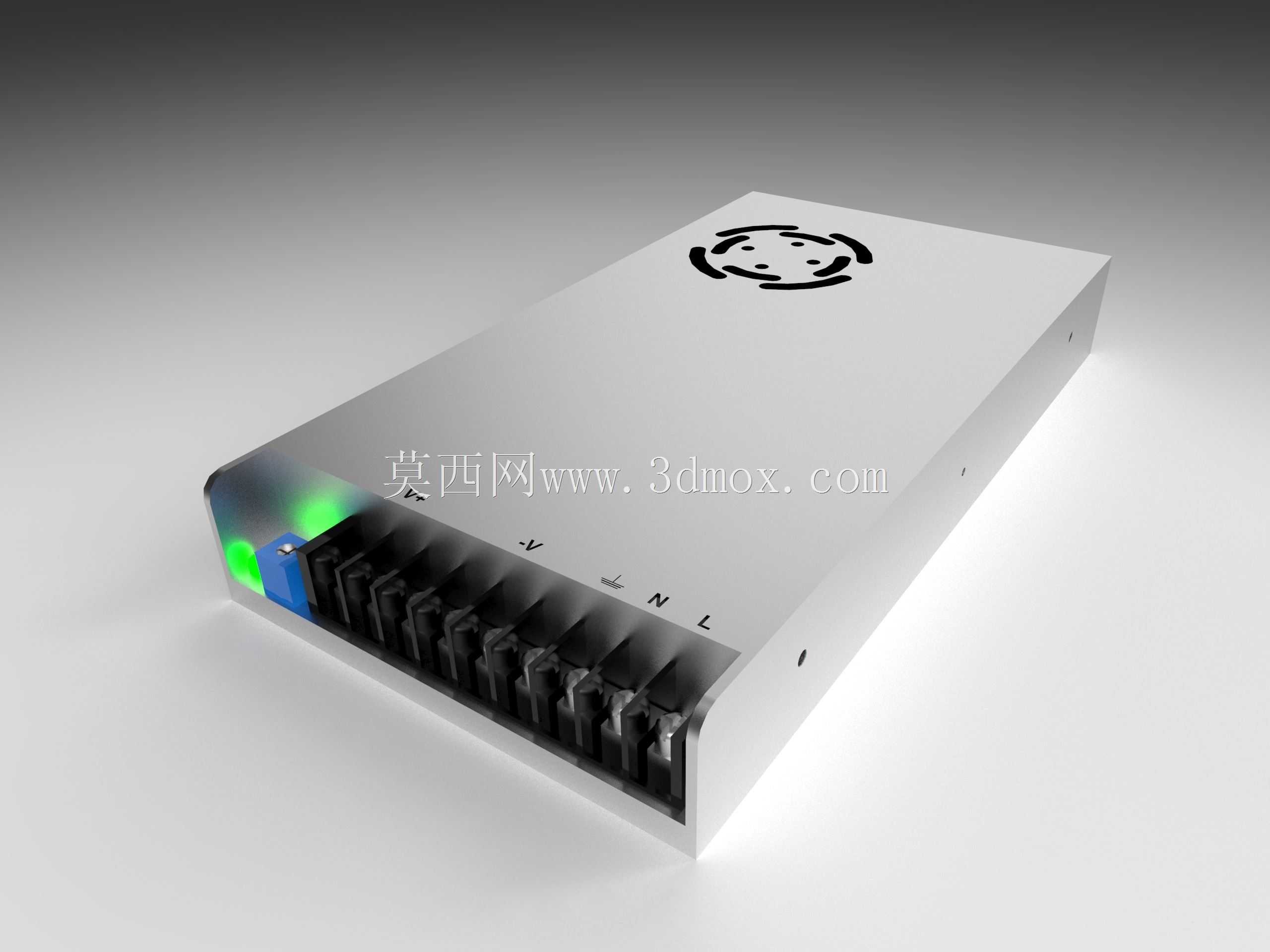

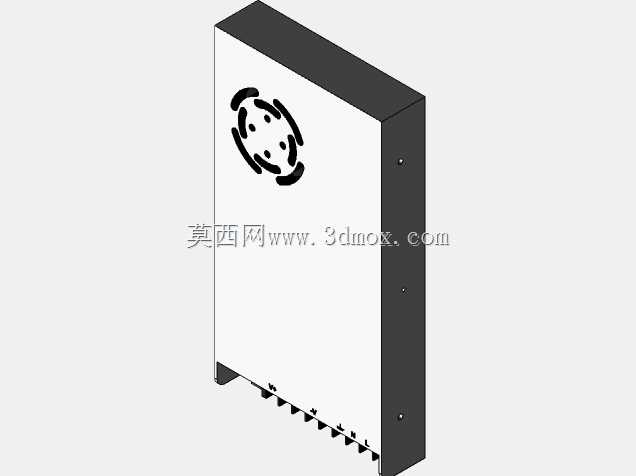

48V直流10A开关电源结构设计

项目分类:变压器 发布时间:2025-02-02 ID:918454
  • 48V直流10A开关电源结构设计
  • 48V直流10A开关电源结构设计

  这款直流供电单元的三维结构设计,最初是围绕小型CNC业余加工设备的供电需求展开的,在做结构拆解建模的时候,最先要明确的是设备在实际工况里的安装边界——这类电源通常会被安装在电控柜的标准DIN导轨位置,或是设备机架的侧装平面上,所以建模初期就把外壳的安装孔位、侧边的接线端子排布做了优先级处理,避免后期装配时出现接线空间不足、和柜内其他元器件干涉的问题。

  从实际应用场景来看,这类48V10A的直流电源,除了给小型桌面CNC的步进驱动、主轴控制板供电之外,也常被用在小型自动化模组、实验室测试台架、低压直流照明系统里,所以结构设计上要兼顾不同场景的安装兼容性,外壳的散热结构是设计时的重点考量部分:顶部的冲压散热格栅做了错位开孔设计,既可以保证内部功率器件的对流散热,又能避免上方掉落的金属碎屑直接落到PCB板上造成短路,毕竟在机加工场景里,金属切屑、粉尘是电控系统的常见隐患,格栅的开孔角度、开孔率都经过了反复调整,在建模时就做了散热路径的模拟,确保内部变压器、整流桥、MOS管这些发热大户的热量能顺着气流通道顺利排出,不会在壳体内形成积热区。

  接线端的结构设计完全遵循电工操作的实际习惯,输入侧的L、N、接地端子做了清晰的位差排布,每个接线位的螺丝沉头深度都预留了足够的螺丝刀操作空间,输出侧的多组接线端子可以同时给多个负载供电,不用额外外接分线端子排,减少柜内的接线复杂度。外壳采用折边一体成型的钣金结构,折边处做了圆角处理,避免安装时割伤线材或是操作人员的手部,前端的状态指示灯位置做了导光结构的预留,指示灯的光线不会直接直射人眼,又能在设备正面清晰观察到供电状态,接线端旁边的电压微调电位器预留了操作孔,不用拆开外壳就能在现场做小范围的输出电压校准,适配不同长度供电线带来的压降问题。

  建模过程中对内部元器件的排布做了干涉检查,变压器的安装位置和外壳侧壁预留了足够的安全爬电距离,功率器件的安装面和外壳散热基板之间预留了导热垫的安装间隙,所有的内部走线槽位都做了限位结构,避免组装时线材靠近发热器件造成绝缘层老化。外壳的整体尺寸控制在标准开关电源的常规安装尺寸范围内,替换同规格旧电源时不用重新打孔调整安装位,底部的安装固定孔做了长圆孔设计,允许安装时有少量的位置偏差,降低现场安装的对位难度。

  从结构强度来看,外壳的钣金厚度选用了常规工业电源的标准厚度,侧边的折边做了加强筋结构,即使是在设备有轻微振动的加工场景里,外壳也不会出现共振变形,接线端子的固定座做了内嵌式设计,接线时拧动螺丝的力度不会让端子座出现移位。顶部的散热风扇安装位做了防震胶垫的预留槽,风扇运转时的振动不会直接传递到外壳上,降低设备运行的整体噪音,风扇的供电接口在PCB上的位置也做了优化,更换风扇时不用拆开整个壳体,只需要打开顶部的风扇盖板就能完成操作,减少后期维护的工作量。

  在做外观细节处理的时候,表面的丝印标识位置做了凹陷设计,长期使用过程中标识不会被摩擦掉,输入输出的电压参数、接线标识都做了清晰的位置预留,现场接线时不用对照说明书就能快速完成接线。外壳的接缝处做了错位咬合设计,组装后缝隙均匀,既可以阻挡大部分粉尘进入壳体内部,又不会因为加工公差导致外壳组装出现翘边,整个结构的装配逻辑采用无多余紧固件的设计,除了固定PCB和外壳的必要螺丝之外,没有多余的结构件,降低生产组装的复杂度,也减少后期维护时的零件丢失概率。
