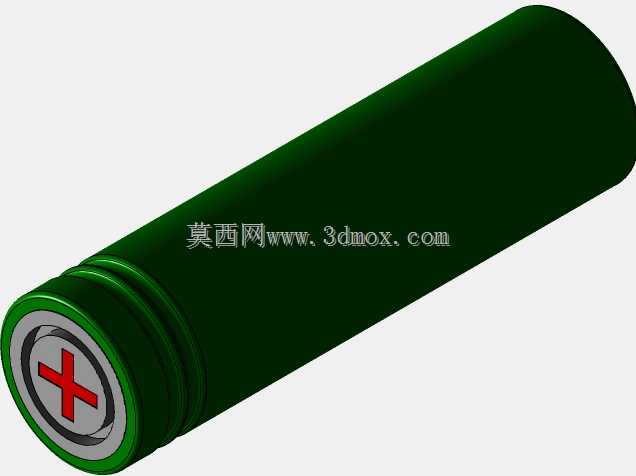

LG化学MJ1规格18650圆柱锂离子电芯结构

　　在消费电子、小型储能、电动工具以及低速动力设备的结构设计环节，18650规格圆柱电芯是应用频次极高的基础能源部件，本次呈现的LG化学MJ1型号电芯三维结构，完全还原量产电芯的真实外形与装配边界，可直接用于电池包排布、设备仓体适配、固定结构设计等工程场景。从实际应用场景来看，这款电芯常被用于笔记本电脑电池组、手持电动工具供电模块、便携式储能电源、小型代步车动力单元，也可作为后备电源系统的基础储能单元，在做相关产品的结构开发时，精准的电芯三维模型是避免干涉、优化空间利用率的核心基础。很多结构工程师在做电池仓设计时，常因为电芯模型的尺寸偏差导致后期开模后出现装配间隙过大、电芯卡入困难、极柱对位偏移等问题，这个模型严格按照量产电芯的实际尺寸构建，完全规避了这类设计风险。从产品功能特性来看，这款18650电芯采用标准圆柱卷绕结构，外壳为镀镍钢壳材质，正极采用凸起式十字防爆极柱设计，负极采用平面底壳结构，外壳侧壁做了绝缘覆膜处理，在模型构建时，完整还原了正极极柱的凸起高度、防爆刻痕的结构细节、壳体滚槽的位置尺寸、负极底盖的焊接台阶，每一处结构都和量产实物保持一致。

　　做电池包设计时，电芯之间的绝缘间隙、镍带焊接的预留空间、固定支架的卡槽尺寸都需要依托精准的电芯外轮廓来确定，这个模型的外圆柱面直径、整体长度、极柱突出尺寸都严格匹配实物公差范围，可直接导入装配体做干涉检查。在设计思路上，构建这个模型时优先保证安装边界的准确性，没有做多余的内部卷芯细节刻画，把建模重心放在和外部装配相关的所有结构特征上：正极极柱的十字标识不仅是外观特征，更是生产过程中极性识别的定位基准，建模时保留了这个特征的尺寸比例，方便自动化产线的视觉定位结构做适配；壳体靠近正极一侧的滚槽结构，是电芯密封装配的核心位置，滚槽的直径、深度、距离端面的尺寸都严格按照实物测绘数据还原，在做电池支架设计时，这个位置的尺寸直接决定了支架卡槽的配合松紧度，过松会导致电芯晃动，过紧会压伤壳体造成绝缘破损；负极的底盖平面度、底盖和壳体的焊接台阶尺寸，也都做了精准还原，方便设计负极焊接镍带、底部缓冲泡棉时确定厚度预留。

　　从外形尺寸与安装边界来看，这款电芯的公称直径为18mm，整体长度为65mm，正极极柱突出壳体端面的高度为0.8mm，极柱的直径为5mm，滚槽位置距离正极端面的距离为3.2mm，滚槽处的最小直径为17.2mm，负极底盖和壳体配合的台阶高度为0.3mm。在做电池排布设计时，相邻电芯之间的最小安全间隙需要保留0.2mm以上，避免壳体绝缘层磨损造成短路，这个模型的外轮廓精度可以直接用于排布时的间隙校验；在做电池仓的轴向尺寸设计时，需要在电芯两端预留0.5mm的缓冲空间，用于吸收震动和温度变化带来的尺寸伸缩，模型的整体长度尺寸可以直接作为尺寸链计算的基准。

　　另外，在做带极性防呆的电池仓设计时，正极极柱的凸起结构是防呆设计的核心参考，模型里的极柱尺寸可以直接用于防呆凸台的结构设计，避免电芯反装造成电路短路。很多工程师在选型这款电芯做产品开发时，往往需要自行测绘电芯尺寸，不仅耗费时间，还容易因为测绘误差导致后期设计变更，这个精准的三维结构可以直接导入各类三维软件，用于结构装配、干涉检查、工程图导出，大幅缩短前期设计的周期。在做电池组的热管理设计时，电芯的外表面面积、圆柱面的弧度都是热仿真的基础参数，这个模型的曲面精度完全可以满足热仿真的模型导入要求，不需要再做额外的曲面修复。同时，在做跌落仿真、结构强度校核时，模型的壳体壁厚、滚槽位置的结构特征也和实物保持一致，能够更准确地模拟电芯在受冲击时的应力分布情况。
