七号1.5V干电池实体测绘三维数模

　　做消费电子结构设计、小型教具开发、便携设备样机验证的时候，七号电池的数模是绕不开的基础标准件，很多刚入行的工程师容易直接调用软件自带的简化电池模型，等到打样回来才发现仓体尺寸卡不进去、正负极接触片位置不对，要么是正极帽的高度留少了弹簧顶针压不实，要么是负极端面的倒角没考虑到，电池装进去晃荡接触不良，这些细节问题往往要拖慢两三轮打样周期。

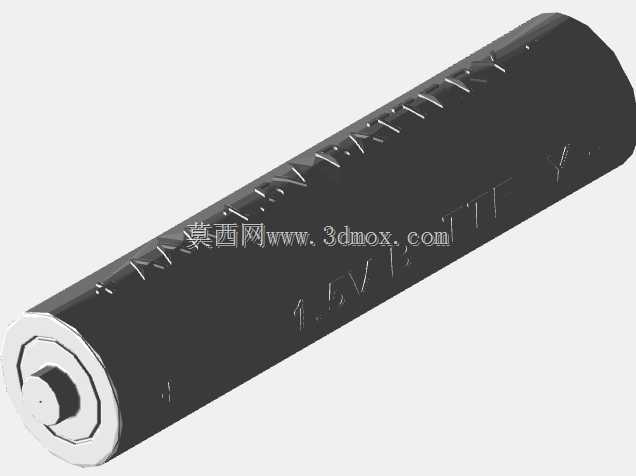

　　这个数模是拿市售常规AAA 1.5V干电池做实体测绘逆向出来的，不是凭空拉圆柱凑尺寸的简化模型，所有外形尺寸都对照实物做了多次校核：整体圆柱段的直径控制在常用七号电池的标准公差范围内，总长度包含正极帽的凸起高度，完全匹配市面上主流碱性、碳性七号电池的实际尺寸边界，不管是做电池仓的结构限位、接触弹片的行程设计，还是做整机的装配干涉检查，都能直接调用不用再反复核对实物尺寸。

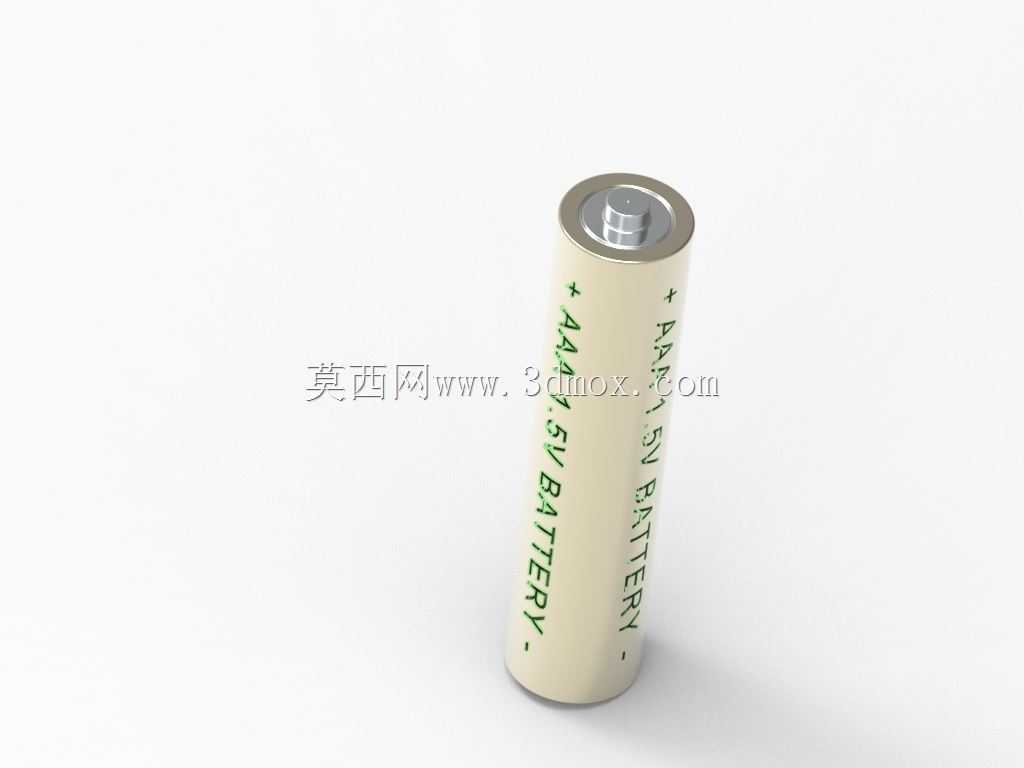

　　设计的时候特意还原了电池本体的几个关键结构细节：正极位置的金属凸帽做了准确的圆弧凸起和根部的台阶过渡，这个位置是和电池仓正极弹片接触的核心区域，很多简化模型直接做平端面，导致弹片压缩量算不准，实际装配的时候要么顶死装不进，要么接触电阻过大供电不稳；负极的端面不是纯平面，做了实物常见的轻微内凹和边缘的包边结构，对应电池仓负极弹簧的接触位置，能准确模拟弹簧顶在负极中心的装配状态；电池外壳的纸标包覆段也做了准确的直径区分，没有把整个电池做成等直径圆柱，避免做密封仓结构的时候出现配合间隙偏差。

　　从应用场景来说，这个数模覆盖的场景非常广：做遥控器、无线鼠标、体温枪这类小型消费电子的结构设计时，可以直接放进装配体做电池仓的空间校核，确定仓体的壁厚、卡扣位置、弹片的固定点，不用等实物电池买回来再调整尺寸；做工业小型传感器、便携检测仪器的开发时，能用来验证电池更换的操作空间，比如仓盖打开后电池取出的滑动距离有没有被内部PCB板挡住，弹片的预压行程够不够抵消电池的尺寸公差；甚至做中小学科创教具、机器人竞赛的小型结构件设计时，也能用来排布电池的安装位置，算好整机的重心位置，避免电池装完后设备重心偏移倾倒。

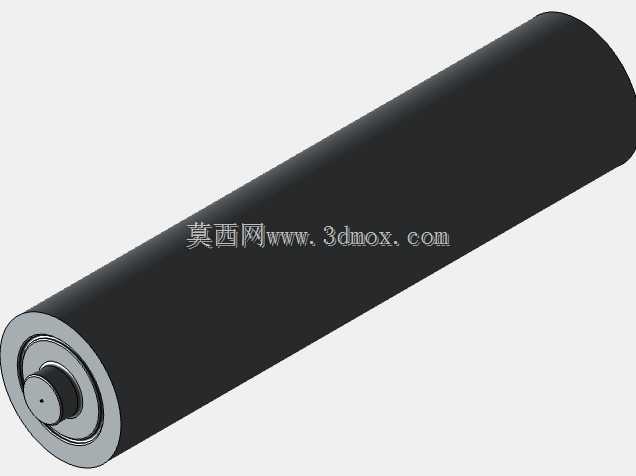

　　建模的时候特意把不同结构做了分图层处理：正极金属帽、负极金属底、外壳包覆层、内部卷芯的占位实体都单独分组，要是做热仿真、跌落仿真的话，可以直接给不同部件赋对应的材料属性，不用再重新拆分零件；模型的所有倒角、圆角都和实物一致，没有做尖锐的直角边，做装配干涉检查的时候不会出现假干涉的报错，导出到其他三维软件里也不会出现破面、几何错误的问题。

　　很多工程师做电池仓设计的时候容易忽略一个细节：电池装入的时候是斜着先卡进正极一端，再压入负极位置，这个数模的准确外形能用来模拟整个装入过程的运动干涉，检查仓体入口的导向斜面角度够不够，会不会刮破电池的外包纸，有没有出现装入时卡滞的问题；另外针对串联电池仓的设计，还可以直接复制这个数模做排布，核对相邻电池之间的绝缘间隙，避免因为尺寸不准导致正负极间距过小出现短路风险。

　　和网上很多简化的电池模型比，这个数模没有省略任何影响装配的结构细节，也没有过度做无关的纹理渲染，所有几何特征都是服务于结构设计、装配校核的实际需求，不管是做初步方案的空间排布，还是做最终投产前的尺寸复核，都能满足工程使用的精度要求，不用再花时间自己测绘实物调整尺寸，能省不少前期标准件建模的时间。
