CMX-Pit公牛款自行车后框架结构设计

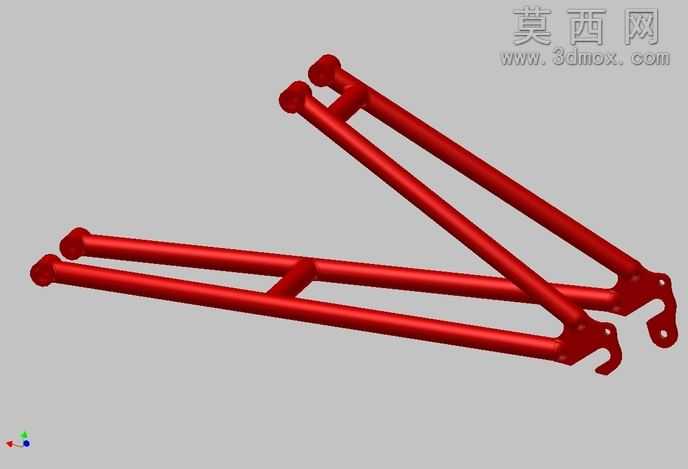

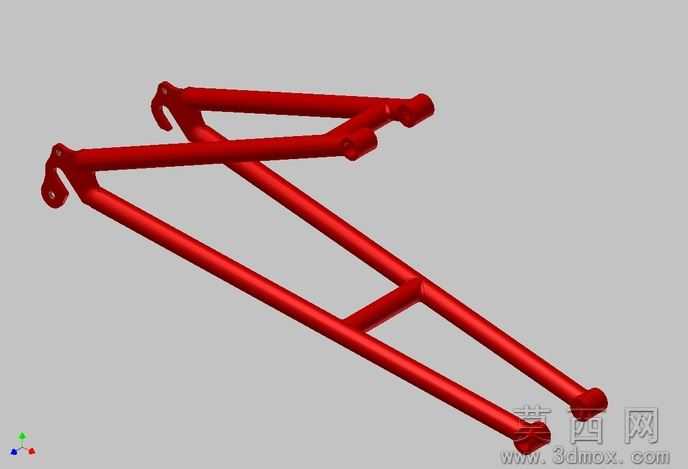

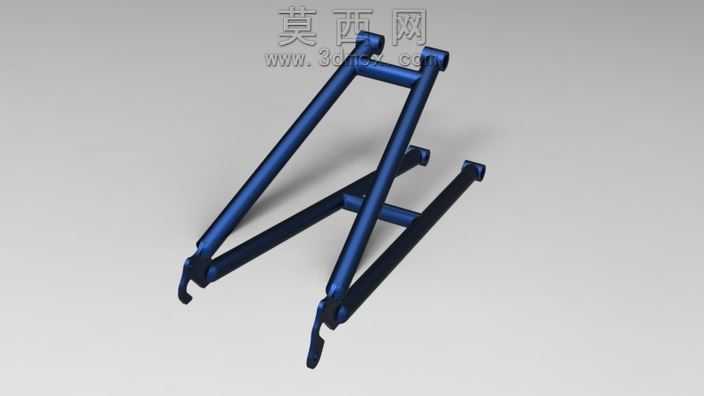

该作品为自行车后框架三维建模设计，整体采用双管交叉式桁架结构布局，建模阶段以自行车后悬架的受力特性为核心依据，先通过草图绘制确定后轴安装位、车架连接座、上部挂钩位的关键坐标点，确保各安装点位的同轴度与位置公差符合自行车部件装配标准。建模过程中对管材衔接处做了平滑过渡处理，避免应力集中的直角结构，每一处管材的弯折弧度都经过曲率校验，既保证结构强度，也兼顾外观的流畅线条感。材质设置上选用高饱和度金属红漆面材质，调整材质的粗糙度参数模拟哑光金属漆的质感，同时添加细微的金属颗粒纹理提升真实感，在渲染阶段通过三点布光突出管材的圆柱轮廓，让红色漆面在不同光照角度下呈现自然的明暗过渡，清晰展现框架的空间结构。结构设计上，前端的双挂钩结构用于与自行车主车架实现快拆式连接，后端的圆柱端头为后轮轴安装位，中部的横向加强筋连接两根主纵梁，提升框架整体的抗扭性能，交叉布置的斜向管材可分散骑行过程中来自后轮的冲击载荷，避免单侧受力导致的框架变形。设计思路围绕轻量化与高强度的平衡展开，在保证管材壁厚满足承重要求的前提下，通过桁架式结构减少冗余材料，整体造型贴合越野自行车的硬朗风格，红色涂装既提升视觉辨识度，也能在户外骑行场景中起到一定的警示作用，各安装位的尺寸预留了标准配件的装配公差，可直接适配同规格的后轮、减震连接件等标准自行车配件，模型的结构细节完整还原了实体后框架的装配特征，可用于自行车改装设计参考、结构受力仿真分析等场景。
