小型桶式电动涡轮吸气装置结构设计

　　这款小型桶式电动涡轮吸气装置，核心定位是小范围定点负压抽吸作业场景，在精密机加工工位可用来吸附台面积攒的金属切屑碎屑、打磨产生的细微粉尘，在电子装配流水线能清理PCB板表面残留的焊锡渣、浮尘，也可适配小型实验台的少量废液、颗粒杂物抽吸，相比大型工业除尘设备，它的移动灵活性更强，不需要铺设固定管路，单人即可拎取转移作业位置。从结构设计逻辑来看，整体采用上下分层的桶式布局，下部桶身作为储尘容腔，上部集成涡轮负压发生单元与控制组件，这种布局能让整机重心落在桶身中下部，放置在工作台面时稳定性更好，不会因为上部电机运行的轻微振动出现移位。

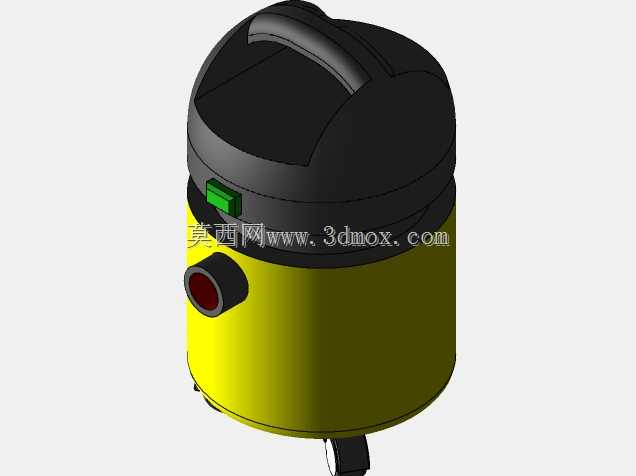

　　顶部设置的一体化弧形提手，完全贴合人手握持的弧度，提手边缘做了圆弧过渡处理，长时间拎取转移也不会出现硌手的问题，提手与上盖采用一体化结构设计，省去了额外的连接件装配工序，也降低了长期使用后提手松动脱落的风险。侧面的吸气接口采用凸台式圆管结构，接口内径匹配常规通用的吸尘软管尺寸，不需要额外定制转接头就能直接接驳不同长度的延长吸管，接口位置设置在桶身上部区域，能避免储尘腔内堆积的杂物封堵吸气口，保证负压抽吸的效率稳定。

　　上部机壳侧面嵌入的翘板式开关，位置刚好对应人手握持提手时拇指的操作范围，不需要调整握持姿势就能完成设备的启停操作，开关周边做了凸起的防护边框，能避免作业过程中意外磕碰触发开关，也能减少粉尘、液体溅入开关缝隙造成的接触不良问题。整机的外形轮廓做了全圆弧过渡处理，没有尖锐的棱角凸起，在狭小的工位空间内挪动时不会刮碰周边的工件、管线，底部设置的三个小型支撑脚，能将桶身底部抬离接触面10mm左右，既可以避免桶身底部直接接触台面残留的液体、油污造成腐蚀，也能让设备放置在略有不平整的台面上时保持稳定，不会出现晃动。

　　从内部结构的设计思路来看，涡轮风机组件固定在上盖内部的减震安装座上，安装座与上盖壳体之间设置了缓冲胶垫，能大幅降低涡轮高速运转时产生的振动传递到外壳，减少作业时的共振噪音；储尘腔与风机腔之间设置了密封隔离的过滤层安装位，可根据抽吸介质的不同搭配不同过滤精度的滤材，避免抽吸的粉尘、杂物进入涡轮腔损坏叶轮。设备的安装边界非常灵活，不需要预留固定的安装点位，只要放置在平整的台面即可使用，整机的外径控制在300mm以内，高度不超过400mm，即使是空间紧凑的钳工台、实验操作台也能轻松放置，不会占用过多的作业操作空间。在功能实现上，电动涡轮组件能提供稳定的负压吸力，针对小颗粒、轻质杂物的抽吸效率足够应对日常工位清洁需求，桶身的储尘容积可以满足单班次连续作业的杂物存储需求，不需要频繁停机倾倒储尘腔内的杂物，上盖与桶身采用卡扣式连接结构，倾倒杂物时只需要解开卡扣就能分离上盖与桶身，操作便捷，卡扣的锁紧力经过匹配设计，既能保证设备运行时上下壳体连接密封不漏气，也不会因为卡扣过紧导致开启困难。
