工业脉冲清灰大袋式除尘过滤装置

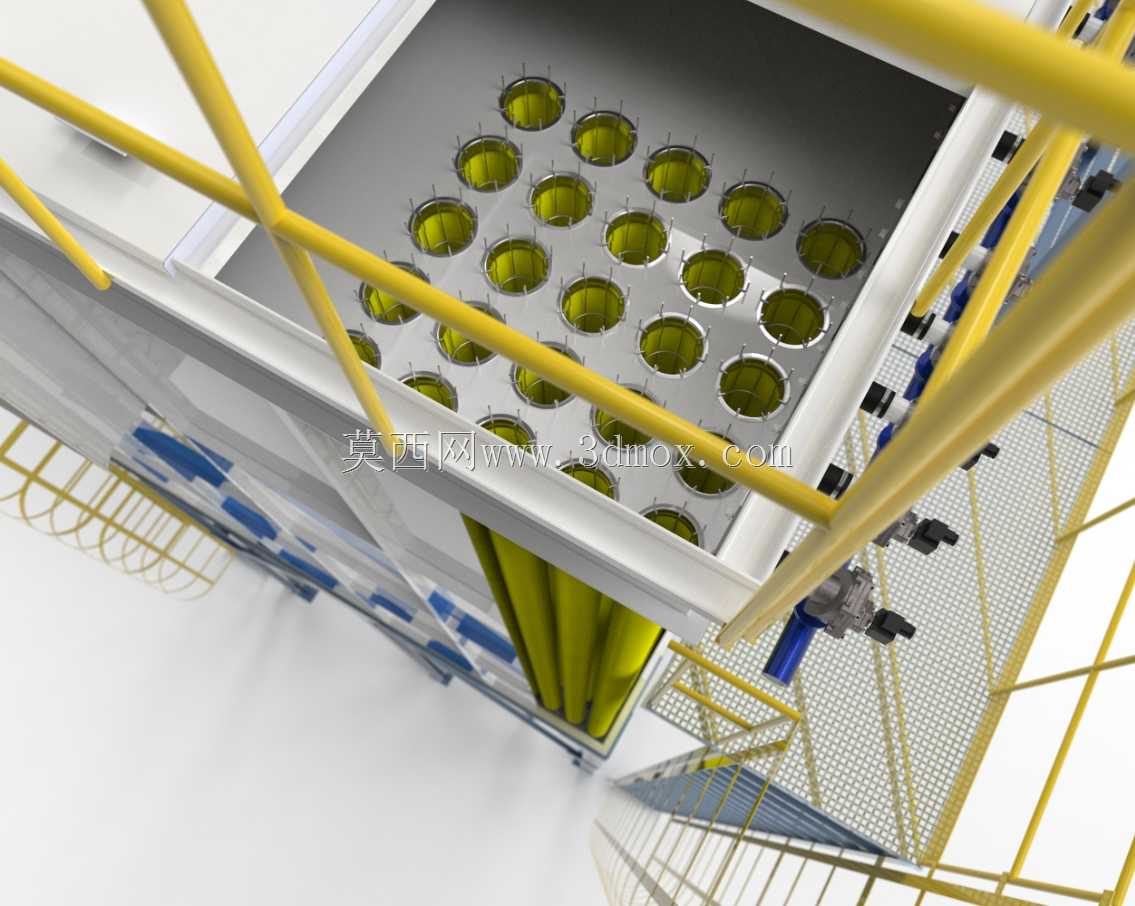

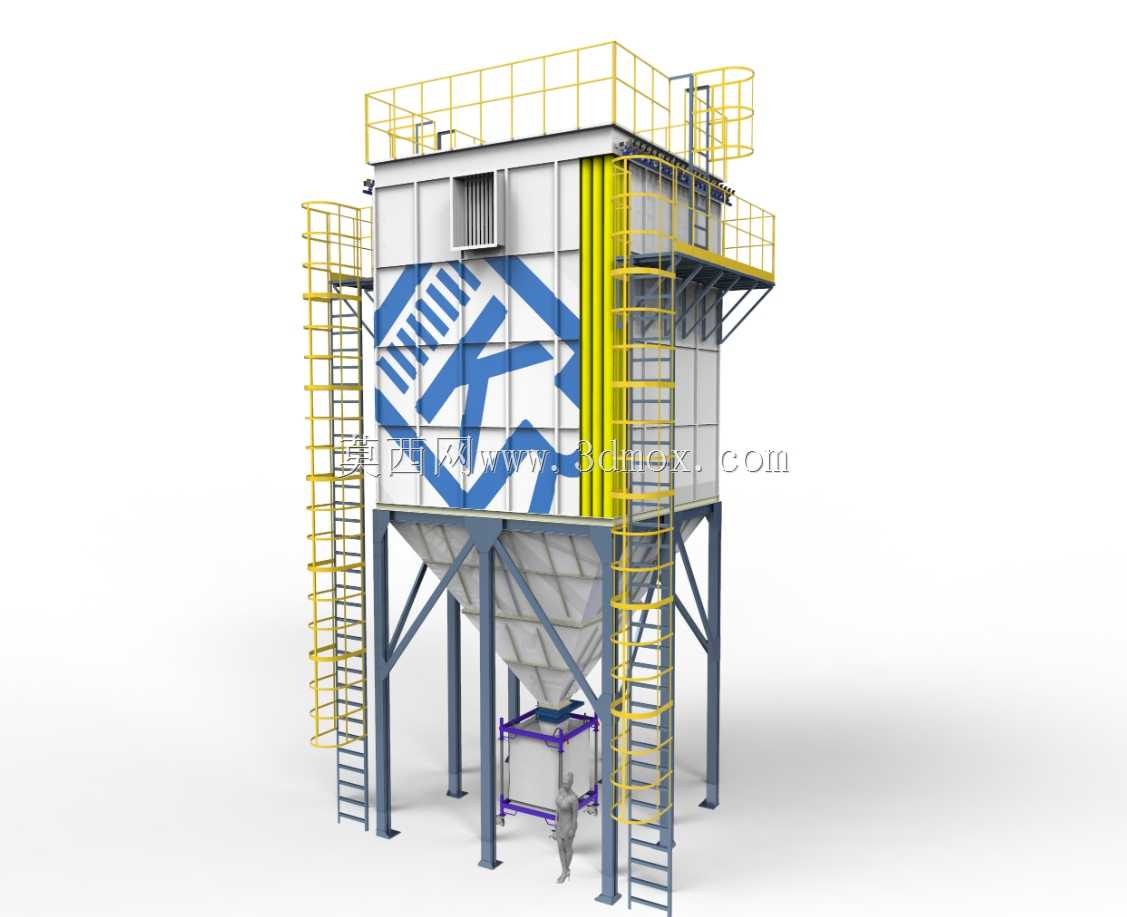

　　设备整体采用上箱体、中箱体、灰斗三段式承载结构，上箱体布置脉冲清灰机构与净气出口，中箱体内部悬挂多组过滤布袋，含尘气流从设备中下部的进风口进入后，因流道截面突然扩大，气流速度骤降，大颗粒粉尘在重力作用下直接沉降进入下部灰斗，细微粉尘随气流穿过滤袋时被滤料纤维拦截吸附，附着在滤袋外侧的粉尘层会逐步增厚导致设备运行阻力上升，此时顶部的隔膜脉冲阀会按照设定的周期瞬间喷射高压压缩空气，通过文丘里管诱导数倍于喷吹气量的二次空气进入滤袋内部，使滤袋产生瞬间的径向膨胀与轴向振动，将附着在滤袋外表面的粉尘层抖落至下部灰斗，灰斗下部配置卸灰阀机构，可在设备不停机的状态下连续排出收集的粉尘，保证系统运行的连续性。这套袋式过滤装置主要面向工业产尘场景的含尘气体处理需求，常见应用在木工车间木屑收尘、冶金工段烟气除尘、粮食加工粉料输送气固分离、建材生产扬尘收集等工况，核心作用是把含尘气流中的固体颗粒物截留在滤袋外表面，净化后的达标气体可直接排入大气或者回流至车间内循环，降低车间排风带来的能耗损失。

　　设计阶段首先核算处理风量与过滤风速的匹配关系，常规工业除尘场景过滤风速控制在1.2-2.0m/min区间，根据处理风量确定滤袋数量与排布间距，滤袋间距预留不小于50mm的操作间隙，避免清灰时相邻滤袋产生摩擦碰撞，延长滤袋使用寿命。设备侧面设置双爬梯与顶部检修平台，平台周边配置1.2m高的安全防护栏杆，爬梯踏步采用防滑格栅板设计，满足日常检修更换滤袋、维护脉冲阀的操作空间需求，爬梯与平台的连接位置做加强筋处理，承载能力满足单人携带工具作业的载荷要求。设备支腿采用型钢焊接结构，支腿底部预留地脚螺栓安装孔，安装时需要保证设备整体垂直度偏差不大于千分之二，避免滤袋倾斜导致的局部积灰、滤袋磨损问题。

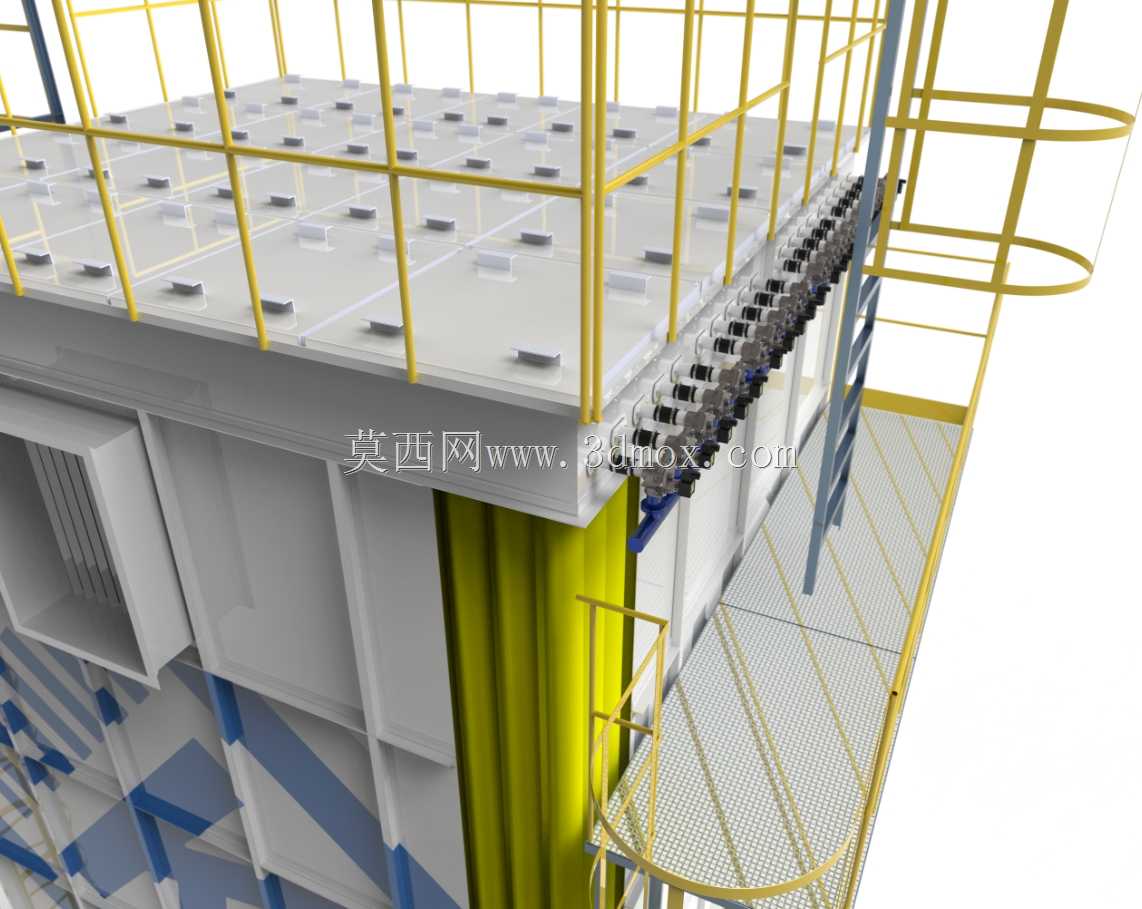

　　灰斗部分设计倾斜角度不小于60度，保证粉尘能够依靠自重顺利滑落到卸灰口，针对流动性较差的粉尘，灰斗壁还可预留振动器安装位，避免粉尘架桥堵塞。进风口设置气流均布板，避免进风气流直接冲刷局部滤袋，造成滤袋局部过早破损。设备侧面的黄色爬梯为外置主爬梯，连接地面与顶部检修平台，另一侧爬梯连接中部操作平台，可用于日常观察中箱体的运行状态、检查进风口积灰情况。脉冲阀采用ASCO系列隔膜阀，喷吹压力控制在0.4-0.6MPa区间，喷吹时间设置为0.1-0.2s，既保证清灰效果，又避免过度喷吹损伤滤袋。滤袋配套的笼骨采用多节式设计，表面做防腐处理，安装时保证笼骨与滤袋同轴，无毛刺突出，防止运行过程中磨破滤袋。

　　设备顶部的净气室做密封处理，所有检修门采用橡胶密封条压紧，漏风率控制在3%以内，降低系统风机的无效能耗。安装边界方面，设备周边需要预留不小于1m的检修通道，顶部净空预留不小于2m的滤袋更换空间，方便后期将整根滤袋从顶部抽出更换；灰斗下部卸灰口距离地面预留不小于1.5m的高度，满足安装卸灰阀、集尘桶或者连接输灰设备的空间需求。设备整体做户外防腐涂装处理，可直接安装在室外厂区，不需要额外搭建防雨棚，上箱体顶部设置排水坡度，避免雨天积水渗漏进入净气室。
