立式法兰安装3马力动力电机结构设计

　　做设备动力选型这么多年，立式安装的电机在很多紧凑布局的产线里一直是刚需，尤其是那些需要把动力输出端直接对接泵体、立式传动箱的场景，卧式电机的安装座会额外占用横向空间，还得额外做转接支架来调整输出轴的同轴度，累计的装配误差很容易在长期高负载运行下引发轴承偏磨、轴封渗漏的问题。这次做的这款3马力立式电机，从一开始的结构布局就瞄准了直连安装的场景需求，底部的圆形法兰盘直接做了和常见立式离心泵、小型立式搅拌装置匹配的安装孔位，不用额外做转接板就能直接对接设备的输入端，从根源上减少了装配环节的误差累积。

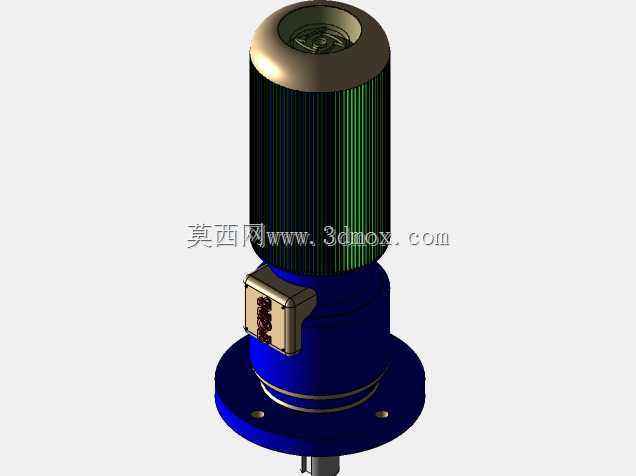

　　从结构细节来看，电机的机壳部分采用了轴向散热筋的设计，筋条沿着筒体轴向均匀排布，没有做多余的装饰性结构，毕竟立式安装时，设备周边的空气对流方向多是沿轴向流动，轴向筋条刚好能顺着气流方向引导空气带走壳体热量，比横向筋条的风阻更小，散热效率也更适配立式安装的工况。顶部的端盖做了圆弧过渡的封闭结构，没有预留卧式安装常用的吊环孔位，毕竟3马力的电机整体重量不算大，立式安装时也不需要顶部起吊受力，封闭的端盖结构能更好地阻挡车间里的切削液飞溅、粉尘落入上端轴承位置，减少日常维护的频次。侧面的接线盒做了凸起的防水台结构，接线口朝向侧下方，不管是上方管路渗漏的液体还是日常清洁的喷淋水，都不会顺着接线盒缝隙渗入内部，这点在食品加工、表面处理这类经常有冲洗需求的车间场景里尤其实用。

　　设计过程中最先敲定的是底部法兰的安装边界尺寸，法兰盘的止口直径严格匹配通用的立式安装接口公差，安装孔的位置度公差控制在0.1mm以内，保证电机装到设备上之后，输出轴的轴线和设备输入端的轴线同轴度能满足长期运行的要求，不会出现偏载打齿、轴封快速磨损的问题。输出轴的伸出长度也做了适配性调整，刚好能插入配套设备的联轴器深度，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短导致联轴器锁紧不牢。机壳的外径尺寸控制在紧凑范围内，毕竟很多立式安装的场景都是在设备的顶部或者狭窄的机架内部，外径过大会导致周边的管线布置空间被挤压，甚至没法顺利完成安装。

　　从功能特性上来说，这款3马力的电机额定输出扭矩刚好匹配小型输送线、立式循环泵、小型搅拌装置的动力需求，不会因为功率余量过大造成采购成本浪费，也不会因为功率不足导致长期过载运行烧坏绕组。轴承选型上，下端靠近安装法兰的位置选用了能承受一定轴向力的深沟球轴承，毕竟立式安装时，电机转子的自身重量会形成轴向载荷，普通的径向轴承长期承受轴向力很容易出现早期失效，上端轴承则选用常规的径向轴承，配合端盖的密封结构，既能保证转子的转动精度，也能阻挡外界杂质进入轴承腔。接线盒内部预留了足够的接线空间，不管是接三相电源线还是加装过热保护的信号线，都有足够的操作空间，不会出现接线时线缆弯折半径过小、绝缘层破损的问题。

　　实际应用中，这类立式电机除了常见的工业泵配套，在小型自动化设备的垂直升降机构、食品加工线的立式搅拌工位、环保设备的立式药液循环泵上都有大量应用，尤其是在设备布局紧凑、没有多余横向空间的场景下，法兰直装的结构能大幅缩减动力单元的占用空间，减少不必要的结构件成本。建模过程中，所有的安装孔位、止口尺寸、轴伸公差都严格按照通用工业标准来设定，没有做非标准的特殊结构，方便后续选型的工程师直接调用模型做整机布局，不用再额外核对安装尺寸的匹配度，也能减少后续加工、采购环节的非标定制成本。散热筋的高度和厚度也做了平衡，既保证足够的散热面积，让电机在额定负载下的温升控制在绝缘等级允许的范围内，也不会因为筋条过高导致壳体整体刚性下降，在运输、安装过程中出现散热筋磕碰变形的问题。
