大口径工业管路操作用二十英寸轮式操作手轮

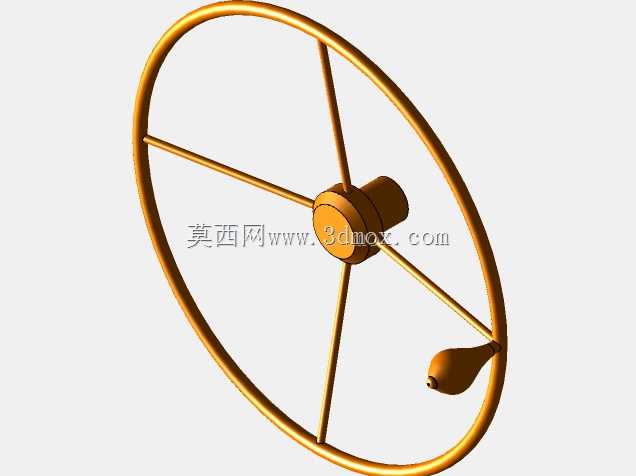

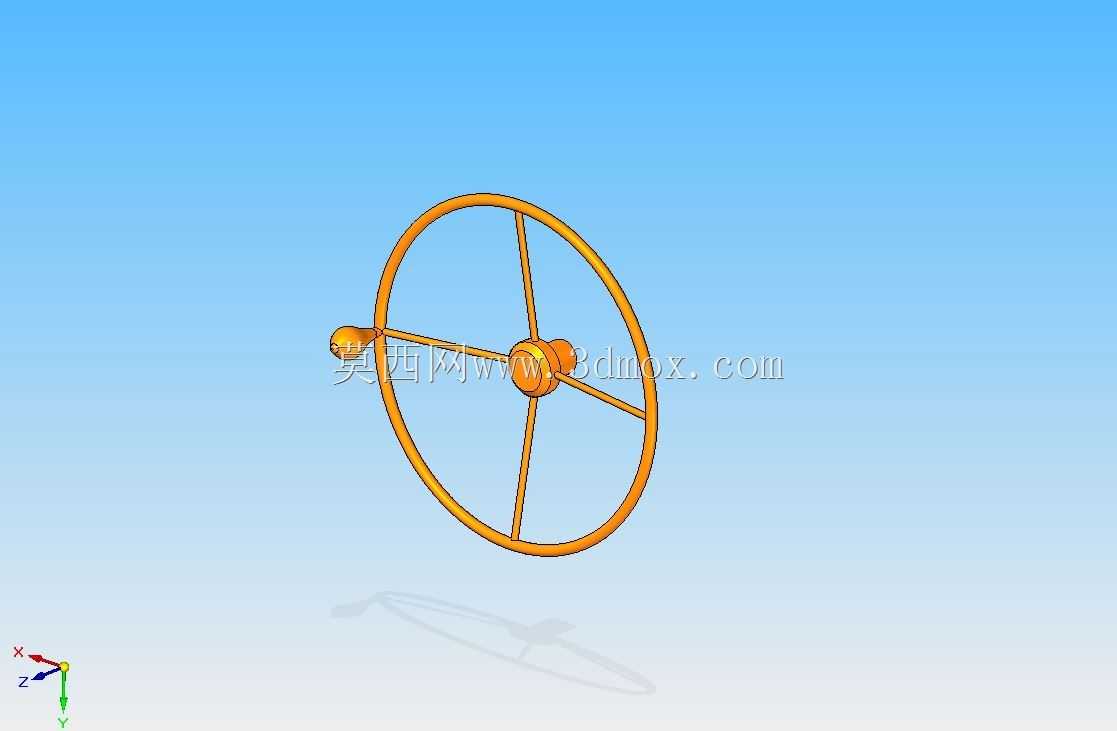

　　在化工、油气输送、市政给排水、大型工业蒸汽管网这类大口径管路系统中，手动操作的截断、调节类阀门往往需要匹配大规格操作手轮，来降低操作人员的施力强度，二十英寸规格的手轮正是适配这类大扭矩阀门操作需求的核心部件。这类手轮的轮缘直径达到二十英寸，也就是约五百零八毫米，设计时首先考虑的是手动操作的力矩传递效率：轮缘采用整圈环形结构，操作人员可以在任意角度握持施力，三幅径向辐条均匀分布在轮毂与轮缘之间，既保证了整体结构的抗扭刚度，又不会因为辐条过密增加不必要的结构重量，同时辐条的截面采用椭圆过渡造型，避免应力集中在辐条与轮毂、轮缘的连接位置，承受大扭矩操作时不会出现辐条断裂的问题。

　　轮毂部分的设计充分考虑了与阀杆的安装适配性，中心预留的安装孔可以根据不同阀杆的方头、键槽结构做适配加工，轮毂外侧的凸起定位台可以保证手轮安装后与阀杆的同轴度，避免操作时出现偏摆晃动，减少阀杆密封件的偏磨损耗。手轮侧面延伸出的握持小球头，是为了在阀门需要微调开度时，操作人员可以单手握持球头小幅度转动手轮，实现管路流量、压力的精准调节，相比整圈握持轮缘的操作方式，球头微调的操作精度更高，适合需要精细控制介质参数的工况。从实际应用场景来看，这类大尺寸手轮通常安装在通径一百五十毫米以上的截止阀、闸阀、蝶阀上，这类阀门的阀瓣启闭行程长，密封面压紧力大，小尺寸手轮操作时需要操作人员施加很大的圆周力，甚至需要加套管辅助施力，很容易造成手轮变形或者阀杆弯曲，而二十英寸的大轮径设计，利用杠杆原理放大了操作力矩，操作人员仅靠双手握持轮缘就能轻松完成阀门的全开、全关操作，不需要额外借助辅助工具，大幅提升了现场操作的安全性与效率。

　　设计过程中，轮缘的截面采用圆弧过渡的握持造型，没有尖锐棱角，操作人员戴劳保手套操作时不会出现硌手、刮擦手套的问题，轮缘的厚度经过反复校核，既保证足够的抗弯强度，在操作人员施加全身重量倚靠操作时不会出现轮缘变形，又控制了整体重量，不会给阀杆增加额外的轴向负载，避免阀杆长期承受额外载荷出现下沉、密封失效的问题。安装边界方面，这类手轮安装后，从轮毂安装端面到轮缘最外侧的轴向尺寸控制在合理范围，不会与阀门的支架、保温层、旁通管路发生干涉，轮缘的外圆到阀门中心的径向距离，也预留了足够的操作空间，操作人员站在阀门正面可以轻松完成整圈转动操作，不需要侧身或者避让周边管路结构。

　　在长期使用的可靠性设计上，整体结构没有易松动的拼接部件，轮缘、辐条、轮毂为一体化成型结构，避免了装配式手轮容易出现的连接松动、部件脱落问题，即使在户外露天、有腐蚀性介质的厂区环境中，结构本身的抗形变能力也能保证长期操作的可靠性，不会因为锈蚀、轻微碰撞就出现操作卡滞的问题。对于现场设备运维人员来说，这类大尺寸手轮的操作反馈清晰，当阀门接近全关或者全开位置时，轮缘的大直径可以让操作人员更敏锐地感知到密封面的接触阻力，避免过度施力造成密封面压损或者阀杆顶弯的问题；在做管路应急切断操作时，操作人员可以快速握持轮缘发力，大幅缩短阀门的启闭操作时间，满足应急工况的操作要求。从结构建模的角度来看，这类手轮的建模重点在于辐条与轮缘、轮毂的过渡圆角处理，以及握持球头与轮缘的连接位置的顺滑过渡，既要保证结构强度，也要避免建模时出现曲面收敛褶皱、壁厚不均的问题，所有的圆角半径都根据实际铸造或者加工的工艺要求做了匹配，不会出现无法加工的尖锐内角，模型的安装基准面与实际零件的安装定位面完全重合，方便后续做阀门整体装配时的干涉检查与操作空间模拟。
