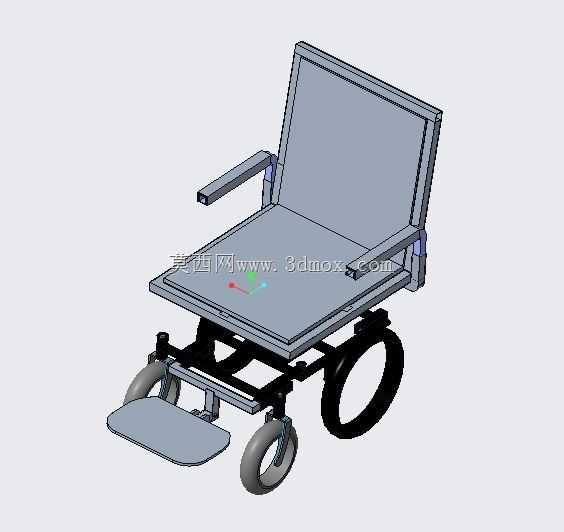

紧凑结构电动代步轮椅三维设计

　　这款电动代步轮椅的结构设计，核心围绕狭小空间内的通行与转运需求展开，在常规室内居住场景、养老机构公共通道、社区便民服务点等场景中，过大的轮椅回转半径往往会造成通行阻碍，甚至无法完成电梯进出、卫生间门转向等基础动作，因此设计初期就将尺寸紧凑性作为核心约束指标。从结构布局来看，整体采用框架式承载主体，座椅靠背与座面采用一体化支撑结构，扶手设置为固定承托形式，兼顾上肢放置的支撑强度与结构简化需求，避免复杂折叠机构带来的可靠性下降问题。

　　行走轮组采用前小轮导向、后大轮驱动的经典布局，前轮采用小直径万向轮结构，安装位置靠前延伸至脚踏板两侧，既缩短了整车的纵向尺寸，也能保证转向时的灵活性，后轮采用大直径实心轮结构，直接与驱动单元连接，减少传动环节的空间占用，同时大轮径可以更好地越过室内小高度门槛、地毯接缝等常见障碍。脚踏部分采用一体式平板结构，通过两组支撑臂与主框架连接，支撑臂的长度经过反复校核，保证乘坐者脚部放置时的自然角度，同时不会超出整车前端的边界过多，避免在狭窄通道转弯时脚踏碰撞周边障碍物。主框架采用矩形管材拼接的结构形式，管材的选型兼顾承载强度与整体重量控制，框架的焊接节点位置都做了应力分散处理，避免长期承受乘坐载荷出现应力集中开裂的问题。

　　电池与控制模块的安装位置设置在座面下方的框架空腔内，这个位置处于整车的重心区域，既可以降低整车重心提升行驶稳定性，也不会额外占用乘坐空间或者增加整车的外廓尺寸。从安装边界来看，整车的宽度控制在常规室内门的通行阈值以内，长度方向因为将脚踏与前轮位置做了重叠布局，相比同规格常规轮椅缩短了近百分之十五的纵向尺寸，回转半径可以控制在一米以内，能够满足小户型住宅、电梯轿厢内的原地转向需求。靠背的倾斜角度采用固定舒适角度，没有设置复杂的角度调节机构，一方面是为了压缩靠背的厚度尺寸，另一方面固定结构的靠背可以提供更稳定的腰部支撑，适合短距离代步、日常室内移动的使用场景。

　　扶手的高度经过人体工学校核，乘坐者手臂自然下垂时肘部可以刚好搭在扶手表面，长时间乘坐也不会出现肩部疲劳的问题。后轮的安装位置在座面后侧下方，既保证了驱动轮的抓地力，也不会让后轮突出到座面两侧占用额外宽度。在结构细节上，所有的外露连接部位都做了沉头处理，避免突出的螺栓头刮蹭衣物或者周边物体，框架的边缘都做了圆角过渡，没有尖锐的棱角，提升使用过程中的安全性。这款结构设计没有追求过多的附加功能，而是把核心资源集中在紧凑尺寸、可靠承载、灵活移动这三个核心需求上，适合作为基础型电动代步轮椅的结构方案，也可以在此基础上拓展折叠功能、减震模块等附加结构，适配更多不同的使用场景。对于结构设计从业者来说，这款模型的框架布局、轮组位置匹配、空间利用率优化的思路，可以作为小型载人移动载具设计的参考，尤其是在空间约束较强的场景下，如何平衡功能需求与尺寸限制，这款结构的处理方式具备较高的参考价值。
