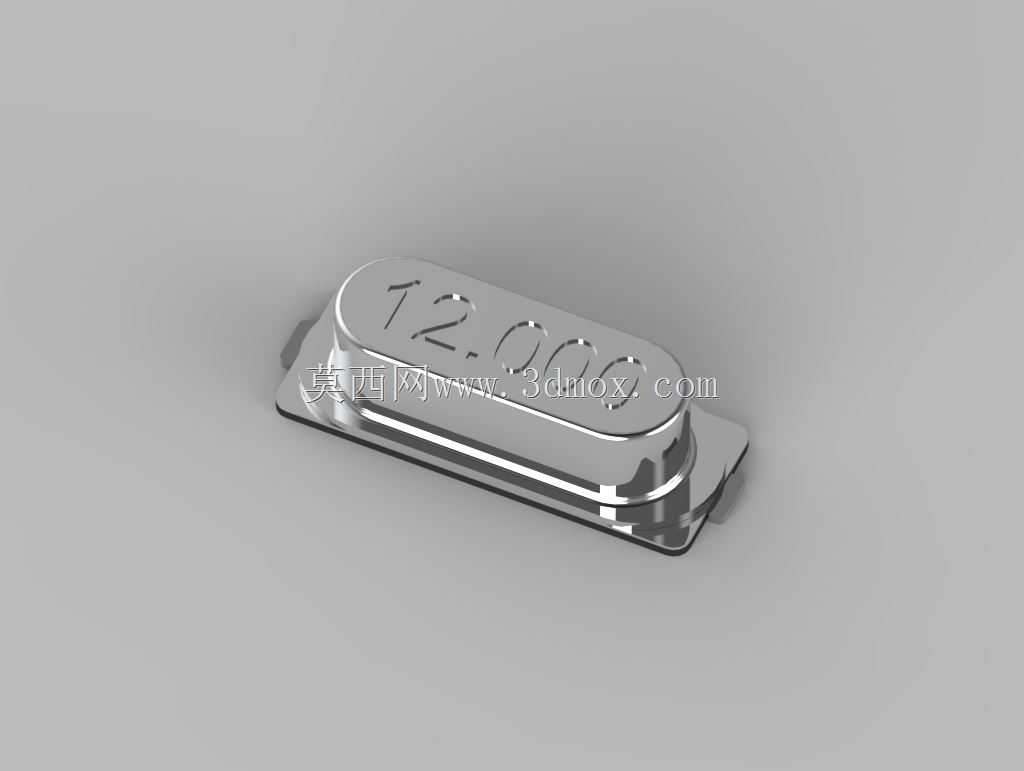

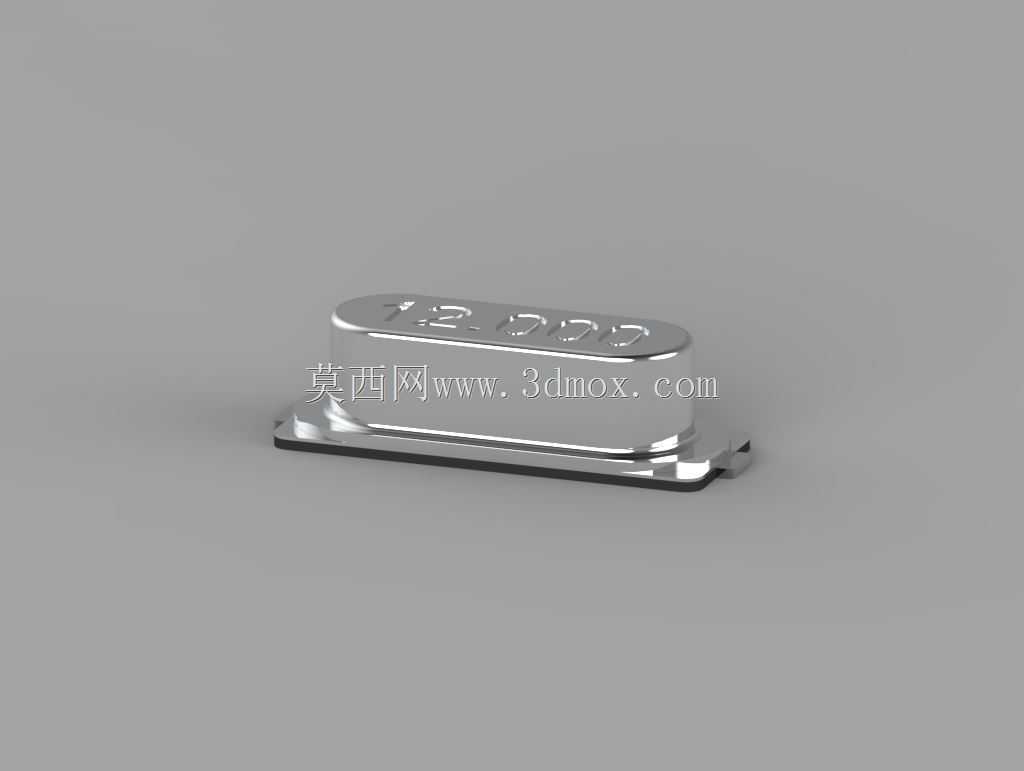

HC-49SMD贴片石英晶体三维结构设计

　　做消费电子、工业控制板卡的结构设计时，HC-49SMD这类贴片石英晶体的占位与干涉校验是绕不开的环节，很多刚入行的工程师容易直接调用器件手册的标称尺寸建模，实际打样SMT时却容易出现贴装偏移、焊盘爬锡不均、与周边屏蔽罩或高器件干涉的问题，这个模型的建模逻辑就是从实际生产装配的边界条件出发，还原器件在公差带范围内的真实外形轮廓。

　　从应用场景来看，这类SMD封装的石英晶体几乎覆盖了所有需要时钟基准的板级设计场景，小到蓝牙耳机的主控板、Arduino类开源硬件的最小系统，大到工业PLC的通讯模块、伺服驱动器的控制板，只要涉及串口通讯、时序同步、MCU主频基准，都能看到这个封装的身影。不同于插件封装的晶振需要预留过孔与波峰焊空间，HC-49SMD采用表面贴装工艺，对PCB布局的空间利用率提升明显，这也是当前紧凑型电子设备优先选用该封装的核心原因。

　　建模过程中没有完全照搬手册的理想标称尺寸，而是结合实际量产器件的公差范围做了轮廓修正——比如金属上盖的冲压圆角，手册通常标注R0.3，但实际冲压生产中因为模具磨损、材料回弹，圆角会在R0.25到R0.35之间波动，建模时取了中间公差值做圆角过渡，避免做整机装配干涉检查时出现“理想模型不干涉、实际装配顶壳”的问题。两侧的贴片焊盘引脚，也没有做成完全平直的理想薄片，而是还原了实际冲压引脚的微小折弯弧度，这个细节在做SMT焊盘设计匹配时非常关键，很多工程师画封装时只对照手册的焊盘长宽做，忽略引脚的共面度公差，容易导致回流焊时虚焊。

　　外形尺寸方面，模型严格对应HC-49SMD的标准封装边界：本体长度方向控制在11.5mm左右，宽度4.8mm，上盖最高点距离PCB安装面的高度为3.5mm，这个高度尺寸是布局时的核心校验点——如果板卡上方要加屏蔽罩或者叠装其他板层，这个高度必须预留至少0.2mm的安全间隙，否则组装时会直接压到晶振上盖，轻则导致频率偏移，重则压裂内部石英晶片造成器件失效。两侧引脚的外伸宽度、引脚间距也完全匹配SMT贴装的通用料站供料尺寸，不管是做钢网开孔设计，还是做贴装吸嘴的取料位校验，这个模型都能直接调用做仿真验证。

　　设计思路上，整个模型做了分层结构处理：金属上盖、封装基座、贴片引脚三个部分是独立的实体，可以单独拆分查看，方便做热仿真时给不同部件赋对应的材料参数——上盖是镀镍钢带，基座是高温陶瓷，引脚是可焊性镀锡铜合金，不同材料的热膨胀系数差异，在做板级温漂仿真、回流焊温度场仿真时都需要单独设置，分层建模的结构刚好能满足这类仿真的需求。另外上盖表面的频率标识区域也做了凹陷处理，还原了实际器件激光打标的位置，做产品外观渲染、整机BOM可视化核对时，能直观识别器件参数位，避免物料错配。

　　实际选型使用时，还要注意这个封装的晶振在PCB布局时不能紧贴板边放置，因为SMT过回流焊时板边容易出现形变，会拉扯晶振引脚导致焊接应力残留，长期使用后容易出现频率漂移；另外建模时特意保留了基座底部的微小凸点，这个结构是实际生产中用来保证器件贴装时与PCB板面留有一定焊锡流动间隙的，很多简化模型会把这个细节忽略，导致做焊锡量仿真时出现偏差，实际生产中容易出现焊锡溢出连焊的问题。

　　从结构可靠性角度，这个模型的金属上盖与基座的扣合位置也做了真实还原，扣合边的重叠宽度、压合间隙都和实际量产器件一致，在做跌落仿真、振动仿真时，可以准确模拟上盖的抗冲击能力，避免因为模型简化导致仿真结果过于理想，实际产品做可靠性测试时出现上盖脱落的问题。对于做电子设备结构设计、板卡布局校验的工程师来说，这种贴合实际生产公差的模型，比完全理想化的标称尺寸模型参考价值高很多，能在设计阶段就规避很多后期生产、装配环节的潜在问题。
