电源变压器配套自动启闭机械夹具结构

　　在电源变压器的批量生产与组装环节，工件的定位装夹效率直接决定整条产线的节拍稳定性，这套自动启闭机械夹具组件，正是针对中小型电源变压器铁芯、绕组装配工序的定位需求开发的专用工装结构。不同于通用台钳的大行程宽泛夹持设计，这套夹具的夹持工作面做了针对性的仿形适配，长条形基座的安装面预留了标准沉孔位，可直接固定在装配工作台的T型槽或者铝型材框架上，安装边界的孔位间距匹配常规电子装配产线的工装板通用孔距，不需要额外加工转接板就能完成快速部署。

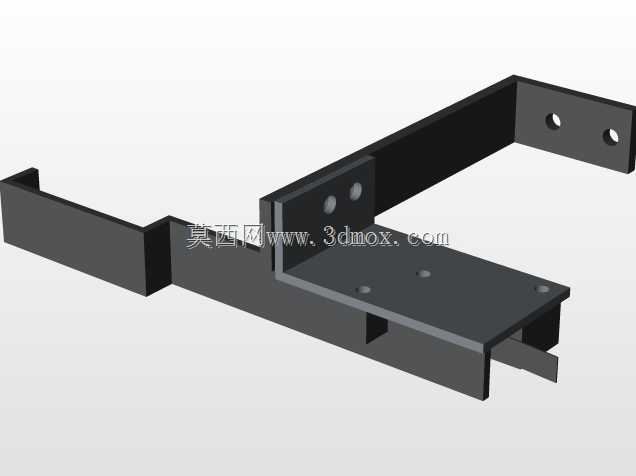

　　从功能实现逻辑来看，这套夹具不需要外接气动或者液压动力源，依托工件放置过程的下压作用力就能触发侧边定位挡块的自动抬升锁止，当工件装配完成后，轻压端部的解锁弯柄就能带动夹持块自动复位张开，整个启闭过程不需要操作人员额外手动拧动锁紧旋钮，单步装夹动作的耗时比传统螺旋压紧夹具缩短60%以上，尤其适配小规格电源变压器的高频次上下料作业场景。夹具的主体承力结构采用弯折钣金件拼接设计，夹持接触的工作面做了折边强化处理，长期承受工件装夹的侧向挤压力也不会出现形变偏移，定位块与基座之间的连接销轴做了间隙配合优化，反复启闭过程中不会出现卡滞、晃量超差的问题。

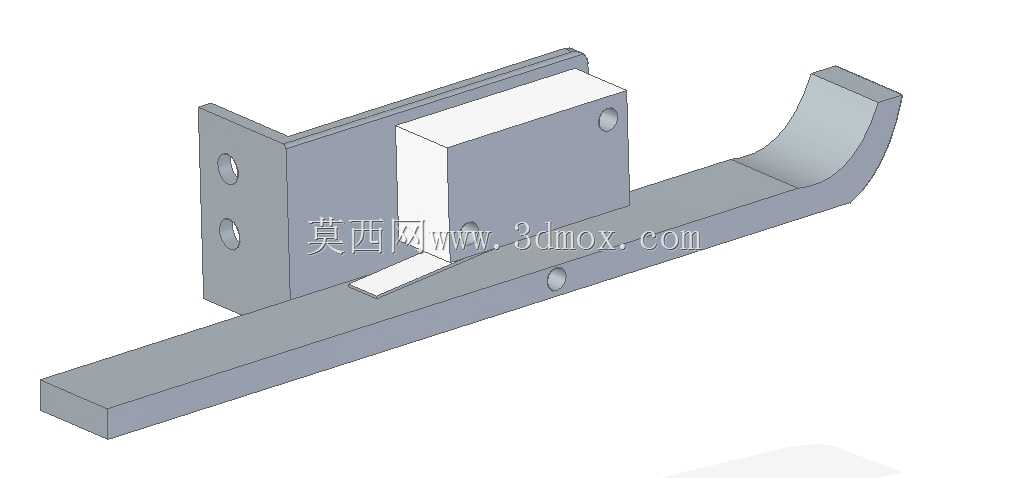

　　在实际产线应用中，这套夹具主要承担电源变压器装配过程中的铁芯叠片定位、绕组绕制后的预固定、引脚焊接时的工件承托功能，夹持工位的内侧空间刚好适配常规EI型、CD型小型电源变压器的外形尺寸，既不会因为夹持间隙过大导致工件定位偏移，也不会因为夹持行程过窄刮伤绕组外层的绝缘漆包线。长基座的两端做了圆弧过渡收边设计，避免操作人员上下料时被钣金锐边划伤，端部的解锁弯柄做了上翘角度优化，操作人员站在工位上不需要大幅俯身就能触碰到解锁位置，长时间重复作业也不会产生额外的操作疲劳。

　　设计过程中优先考虑了工装的易维护性，所有活动连接部位都没有采用特殊定制的非标紧固件，常规的内六角扳手就能完成整组夹具的拆解与保养，夹持工作面的磨损件可以单独更换，不需要整组报废替换，能有效降低产线工装的长期维护成本。夹具的整体高度控制在较低区间，不会遮挡焊接、点胶工位的操作视线，操作人员可以清晰观察到工件与夹具定位面的贴合状态，避免因为装夹不到位导致的装配尺寸超差问题。基座底部预留了走线凹槽，如果后续产线升级需要加装到位检测传感器，也可以直接在原有结构上拓展安装，不需要对夹具主体做二次切割打孔改造。

　　从结构受力的角度分析，这套夹具的锁止受力点刚好落在基座的加强筋位置，夹持力的传导路径直接从定位块传递到基座安装面，不会在钣金弯折处形成应力集中，即便长期满负载使用，结构形变量也能控制在装配公差允许的范围内。针对电源变压器生产车间可能存在的助焊剂、绝缘漆飞溅问题，夹具的活动缝隙做了加宽处理，少量异物落入缝隙也不会影响启闭动作的顺畅性，日常清洁只需要用压缩空气吹扫就能完成维护，不需要频繁拆解清理。
