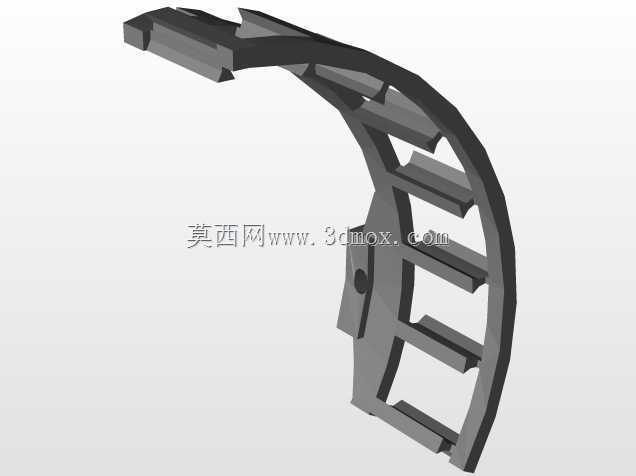

在重载传动系统的轴承单元设计中,滚柱与内外滚道之间的周向分隔、运行姿态约束直接决定了轴承整体的额定动载荷、极限转速与疲劳寿命,本次呈现的弧形分体式滚柱轴承轮毂保持架,正是针对大直径回转支承、重载行星轮系这类需要分段装配轴承的场景开发的核心承载配套零件。不同于常规整体式冲压保持架的封闭环形结构,该保持架采用分段弧形设计,单段弧度适配对应轴承的周向分块装配需求,在大直径回转支承的安装场景中,无需将轴承整体加热套入轴颈,可逐段将保持架与滚柱嵌入内外滚道的预留安装槽,大幅降低重型设备现场装配的吊装难度与热装工艺要求,尤其适配风电主轴轴承、盾构机主驱动轴承这类直径超过两米、无法采用整体热装工艺的特大型轴承装配场景。从结构功能来看,

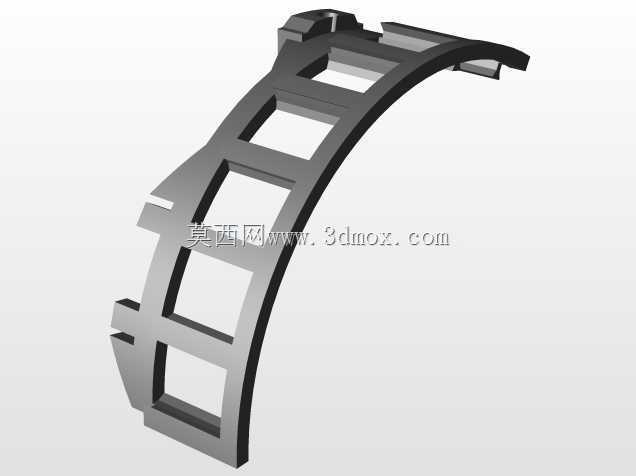

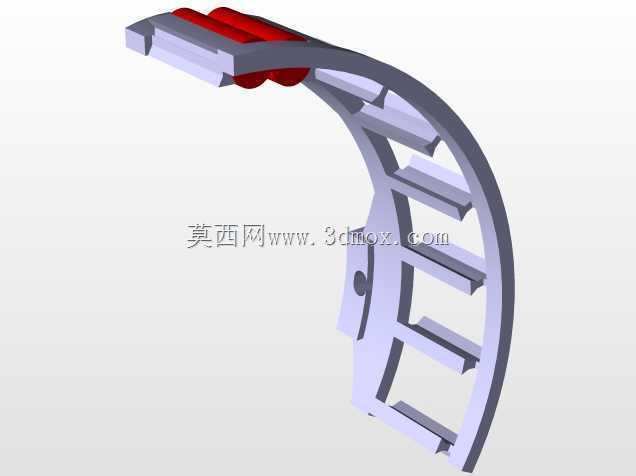

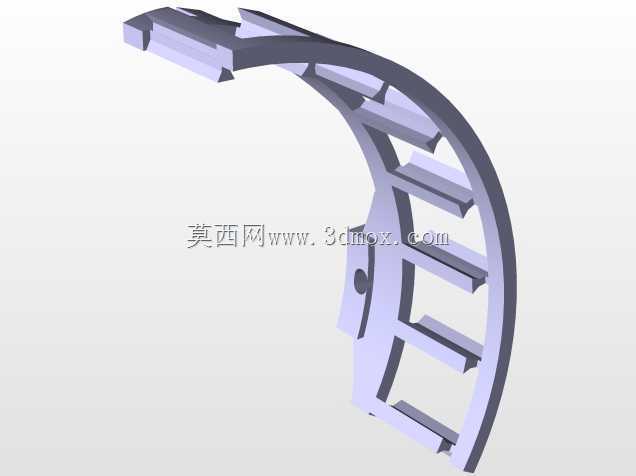

保持架上的每一个镂空窗孔都对应单根圆柱滚柱的容纳空间,窗孔的侧壁采用等厚圆弧过渡设计,既能够在轴承运转时将相邻滚柱完全分隔,避免滚柱之间直接接触产生滑动摩擦与咬合磨损,又能通过窗孔侧壁的导向面约束滚柱的轴向窜动与倾斜姿态,保证滚柱在径向承载时始终与内外滚道保持线接触状态,避免滚柱偏载导致的滚道点蚀失效。保持架端部的定位凸台与卡槽结构,能够在多段保持架拼接成完整环形时实现周向定位,避免轴承高速运转时分段保持架出现周向窜动、错位,同时端部的弧形卷边结构能够在滚柱装入窗孔后形成轴向限位,防止设备启停过程中滚柱从窗孔内脱出。在设计思路上,该保持架采用了等强度弧形梁结构,主体的弧形骨架在相邻窗孔之间设置了加强筋条,筋条的厚度经过载荷迭代计算,

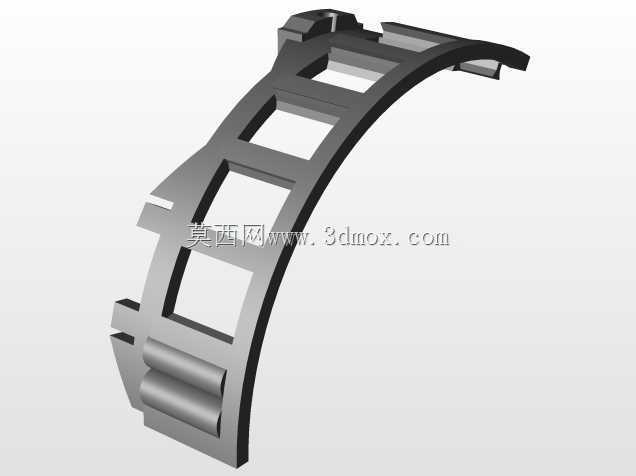

既能够承受滚柱运转时对保持架的周向冲击力,又尽可能降低保持架自身的转动惯量,减少轴承高速运转时的保持架拖动力矩与离心载荷。窗孔的尺寸公差设计充分考虑了不同工况下的热膨胀余量,在-40℃到120℃的工作温度区间内,窗孔与滚柱之间的间隙始终保持在合理范围,既不会因为间隙过小导致滚柱卡滞,也不会因为间隙过大导致滚柱晃动产生噪音与冲击。从安装边界来看,该段保持架的外圆弧半径与轴承外圈的内滚道挡边内径匹配,内圆弧半径与轴承内圈的外滚道挡边外径匹配,安装后保持架的径向窜动量被控制在0.2mm以内,不会与内外圈挡边产生剐蹭磨损;保持架的轴向宽度比滚柱长度小0.5mm,装配后滚柱两端略突出于保持架端面,
保证滚柱端面能够与滚道挡边正常接触承受一定的轴向载荷,同时避免保持架端面与挡边直接摩擦产生额外的功率损耗。在实际应用场景中,这类分段式滚柱保持架轮毂结构除了用于特大型回转支承,也常被用于重型减速机的行星轮轴承、冶金设备的轧辊轴承这类需要频繁拆装维护的轴承单元,当轴承出现滚柱磨损故障时,无需将整个轴承从轴上拆下,可逐段取出旧保持架与磨损滚柱,更换新件后即可完成维修,大幅降低重型设备的停机维护时间与维修成本。不同于尼龙保持架的低温脆性与铜保持架的高成本特性,该结构采用合金钢冲压成型后进行表面渗碳处理,表面硬度达到HRC58-62,芯部保持足够的韧性,能够承受重载冲击载荷下的保持架应力,在有润滑脂污染、金属碎屑进入轴承内部的恶劣工况下,也不会出现保持架碎裂、窗孔变形的失效问题。在建模过程中,每一个窗孔的位置度、弧形骨架的轮廓度都严格按照轴承行业的公差标准进行参数化设计,窗孔的倒角尺寸经过反复校核,保证滚柱装入时不会出现尖角剐蹭,同时运转时润滑脂能够通过窗孔与滚柱之间的间隙进入滚柱与滚道的接触区,形成稳定的弹性流体动压润滑油膜,降低接触区的摩擦系数与接触应力,延长轴承的整体使用寿命。
