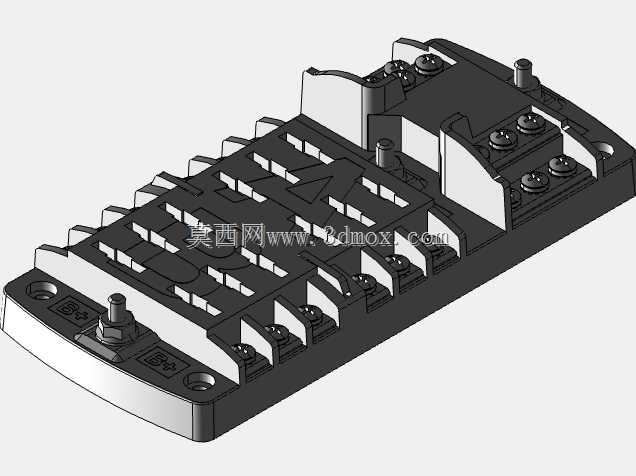

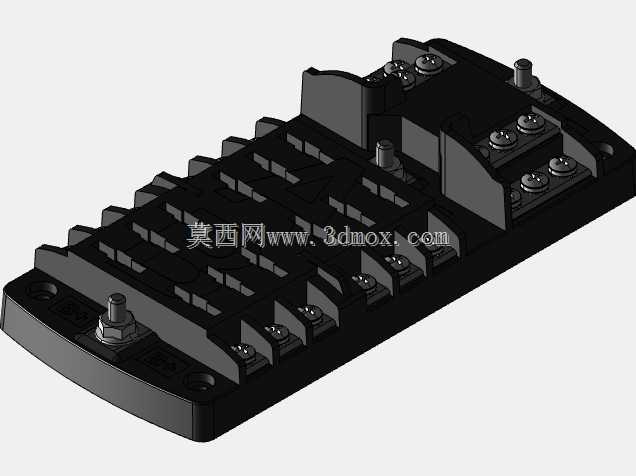

蓝海系统分裂式保险丝盒参数化结构

　　做车载低压配电设计快八年，这类分裂母线式保险丝盒是改装、特种车辆、船舶配电系统里绕不开的部件，这次还原的蓝海系统5032款结构，最早接触是在海事作业艇的配电改造项目里，当时要在有限的舱壁空间里整合六路独立负载的过载保护，还要兼顾大电流主回路的压接可靠性，找了一圈商用成品件最后选的就是这个型号，后来做三维建模的时候特意把每个安装位、压接端子的避让空间都做了参数化约束，方便后续改型适配不同的熔断器规格。

　　先讲实际应用场景，这类分裂母线保险丝盒和普通单进多出的保险丝座不一样，它的核心是把主输入回路分成两段独立的母线排，分别对应不同的负载组，比如船舶上可以把导航通讯设备和照明、动力辅助设备分到两段母线上，就算其中一组出现过载熔断，也不会影响另一组关键负载的供电，在房车改装、工程作业车辆、小型游艇的12V/24V低压配电系统里，这种设计能大幅降低关键设备断电的风险，比传统的集中式保险丝盒容错率高很多。

　　从实际用途来说，这个部件本质是低压直流回路的集成式过载保护载体，每一路接线位都对应独立的插片式熔断器安装槽，主回路输入采用螺栓式压接端子，能承载更大的持续电流，不像普通插拔式接线座容易在大电流工况下出现接触发热的问题。建模的时候特意还原了每个端子位的防呆结构，不同额定电流的熔断器安装槽有细微的卡位差异，避免现场装配的时候把小电流熔断器插到高负载回路里留下安全隐患。

　　说到功能特性，这个结构最突出的就是分裂母线的隔离设计，两段主母线之间有绝缘隔断筋，建模的时候特意把绝缘筋的厚度、爬电距离都按实际样品的尺寸做了还原，爬电距离满足低压直流设备的绝缘要求，就算在高湿度的船舱、户外作业车辆的振动工况下，也不会出现母线间拉弧短路的问题。另外每个熔断器安装位旁边都预留了标识刻印的平面，现场布线的时候可以直接在上面标记对应负载的名称，后期运维排查故障的时候不用顺着线捋半天，这个细节在多回路配电场景里实用性非常强。

　　设计思路上，整个基座采用的是耐高低温的绝缘工程塑料材质，建模的时候把基座底部的安装固定孔位、加强筋结构都做了1:1还原，固定孔采用沉头设计，安装后螺栓头不会突出基座表面，避免和母线排出现安全间隙不足的问题。接线端子的位置做了高低错落的排布，不是在同一个平面上，这样现场压接线缆的时候，不同线径的线缆接头不会互相干涉，就算是用带绝缘护套的冷压端子，也有足够的操作空间拧紧紧固螺栓，不用刻意调整线缆的弯折角度。

　　再讲外形尺寸和安装边界，这个保险丝盒的整体轮廓是不规则的矩形，建模的时候把基座边缘的安装避让缺口都做了出来，实际安装的时候可以贴靠舱壁或者设备壳体的直角位置安装，不会因为边角的凸台出现装不平的问题。底部的安装孔距是按行业通用的配电安装位尺寸做的，替换同类型旧款保险丝盒的时候不用重新在安装面板上打孔，直接对孔固定就行。主输入端子的螺栓高度做了严格的尺寸约束，装配后螺母拧紧后的突出高度不会超过上盖的内部空间，后期加装防水上盖的时候不会出现顶壳的问题。每个熔断器安装槽的深度也做了参数化设置，如果后续要适配不同长度的插片熔断器，只要修改对应的槽深参数就能快速改型，不用重新绘制整个基座的结构。另外基座侧面的走线槽结构也做了还原，布线的时候可以把线缆顺着侧边的线槽理齐，用扎带固定在线槽的挂点上，避免车辆、船舶运行过程中线缆晃动拉扯接线端子，造成接触不良的问题。

　　做这个参数化模型的时候，特意把每个配合面的公差都按实际注塑件的公差带做了偏移，比如母线排和基座卡槽的配合间隙，端子和安装孔的同轴度，都是按实际生产的装配要求设置的，不是随便画个外形凑数。之前有同行做类似模型的时候忽略了端子底部的绝缘衬套结构，结果3D打印样件装配的时候出现母线和基座导通的问题，这次建模的时候把每个金属件和绝缘基座之间的衬套、隔离垫都做了单独的零件，装配约束的时候也按实际的装配顺序做了层级划分，导入装配体的时候不会出现零件干涉的报错。对于做配电系统设计的工程师来说，这个模型可以直接导入到整车、整船的配电总成装配里，用来核对安装空间、走线路径，不用再自己从零开始测绘结构，能省不少前期方案设计的时间。
