DG65H六针接线端子排结构设计

　　在低压配电、电源模块配套的电气连接场景中，多针位接线端子是实现导线可靠分接、回路规整排布的核心基础部件，本次呈现的DG65H六针端子结构，正是针对小空间内多回路电源接驳需求开发的连接组件。从实际工程应用来看，这类端子常配套在小型电源变压器、工控板卡电源输入端、低压控制回路的分线位置，替代传统的导线铰接、焊锡固定方式，既能够提升现场接线的作业效率，也能降低后期运维过程中线路松脱、接触不良的故障概率。

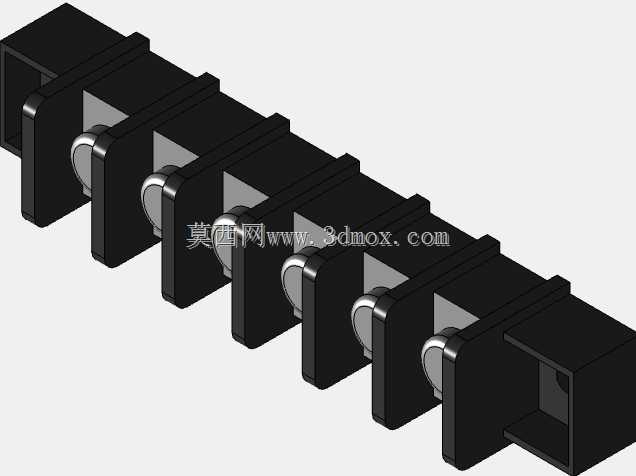

　　从结构设计思路上，这款六针端子采用了一体式基座叠加独立接线位的排布方案，六个接线单元沿长度方向等距串联，相邻接线位之间设置了凸起的绝缘隔挡，避免不同回路的导线裸露部分发生短接风险。每个接线位的金属接触件采用了圆弧抱合结构，当接线螺丝锁紧时，金属件会均匀包裹插入的导线线芯，相比平压式接触结构，这种设计能够增大接触面积，降低接触电阻，减少大电流通过时的发热问题，适配常规0.5-2.5平方毫米的多股铜芯导线接驳需求。基座部分选用了黑色绝缘工程塑料材质，具备一定的阻燃性能与结构强度，能够在-20℃到85℃的常规电气设备工作环境下保持结构稳定，不会出现绝缘失效、基座脆裂的问题。

　　从安装边界与尺寸适配角度来看，这款端子排的整体外形为长条形块状结构，长度方向根据六个针位的等距排布确定总长度，宽度方向控制在常规电气安装的预留尺寸范围内，高度方向不会超出小型电源设备的安装间隙，既可以通过基座两端的固定孔采用螺丝固定式安装在设备壳体的绝缘安装板上，也可以适配标准DIN导轨的卡扣安装方式，满足不同设备的安装习惯。每个接线位的导线插入孔深度经过优化，既能够保证导线插入后有足够的接触长度，也不会因为孔深过深导致导线插入后无法顶到定位位置，造成虚接隐患。接线螺丝的头部采用了标准十字槽设计，适配常规电工螺丝刀操作，锁紧力矩控制在合理区间，既能够保证足够的压紧力，也不会因为力矩过大压断导线线芯或者损坏基座螺纹。

　　在实际设备配套过程中，这类六针端子通常用于电源变压器的次级多组电压输出端接线，能够将变压器输出的多组不同电压回路分别引出，连接到后续的整流、稳压电路或者负载端，相比直接在变压器引脚焊线，采用端子排转接的方式能够让设备内部走线更加规整，后期检修时可以直接在端子排上测量各回路电压，不需要拆解变压器的绝缘包裹层，大幅提升运维效率。同时，端子排的绝缘隔挡设计也能够避免变压器输出端不同电压等级的引脚之间发生飞弧、短接问题，提升电源设备的整体安全性能。在结构建模过程中，需要重点关注每个接线位金属件与塑料基座的配合公差，保证金属件嵌入基座后不会出现松动、移位，相邻接线位的绝缘隔挡高度要高于金属接触件的最高点，避免导线裸露部分超出隔挡高度造成安全隐患；基座两端的安装孔位置需要与常用设备的安装孔位匹配，安装孔周围需要做加厚处理，避免螺丝锁紧时基座出现开裂问题。另外，每个接线位的标识区域预留了平整的标记面，可以粘贴回路编号标识，方便现场接线时区分不同回路，减少接线错误的概率。
