带齿调节式又吉吉架结构三维设计

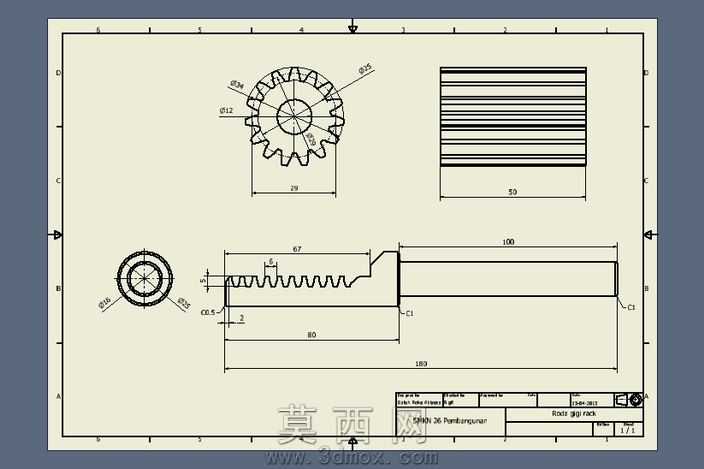

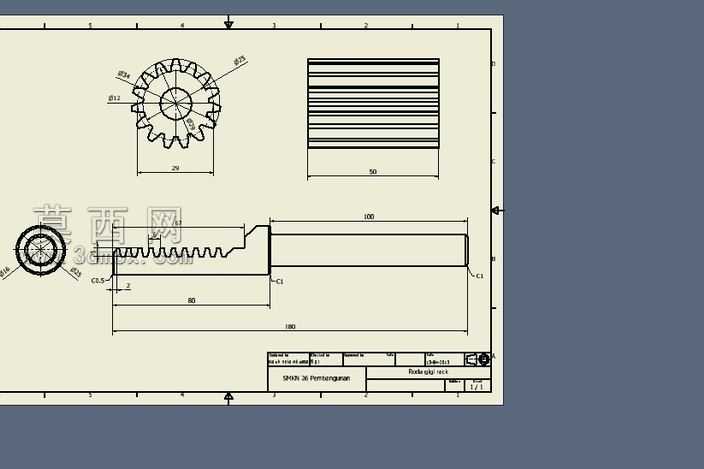

本作品为带齿调节式又吉吉架的三维参数化设计成果，建模阶段采用Autodesk Inventor软件完成全流程构建，首先依据工程图纸标注的尺寸参数，绘制各组成部分的二维草图，对齿形轮廓、杆身段、端部连接结构分别进行几何约束与尺寸标注，确保草图完全闭合且参数关联，避免后续特征生成出现报错。建模过程中优先采用拉伸、旋转等基础特征构建主体毛坯结构，针对端部的齿轮结构，通过渐开线齿形的精准绘制完成齿槽切除特征，保证齿形参数符合啮合传动的尺寸要求，针对杆身的齿条段，采用阵列切除的方式完成连续齿形的构建，严格控制齿距、齿高参数与图纸标注一致，确保调节过程中齿形啮合的顺畅性。材质配置阶段，为构件赋予常用的45号结构钢材质，调整材质的粗糙度、金属光泽度参数，还原金属构件的真实质感，同时对不同功能段做材质区分标识，齿形啮合区域做高亮处理，方便观察结构配合关系。结构设计上，该构件集成了齿轮端、齿条杆身、端部连接段三个核心功能部分，齿轮端可与配套齿件实现周向转动啮合，齿条杆身可实现直线方向的调节啮合，端部的光杆段可实现与配套安装座的滑动配合，各段之间设置过渡圆角避免应力集中，端部设置倒角方便装配导入。渲染阶段采用软件内置的光线追踪渲染模式，调整环境光与定向光源的角度，突出齿形结构的轮廓细节与各段的尺寸分界，同时生成对应工程视图，完整展示主视、侧视、端面的结构形态与尺寸标注，还原二维工程图的表达逻辑。设计思路围绕可调式机械支撑啮合构件的功能需求展开，将齿轮与齿条结构集成在同一构件上，可同时实现转动调节与直线调节的复合传动功能，减少装配环节的零件数量，提升构件的集成度，建模过程中所有特征均保留参数化关联，后续可根据实际使用需求调整齿形参数、杆身长度、端部直径等尺寸，快速生成不同规格的衍生构件，适配不同的安装调节场景，整体结构无冗余特征，所有几何结构均服务于传动调节与安装支撑的核心功能，符合机械构件的设计加工规范。
