带齿轮传动结构的气动机械装置

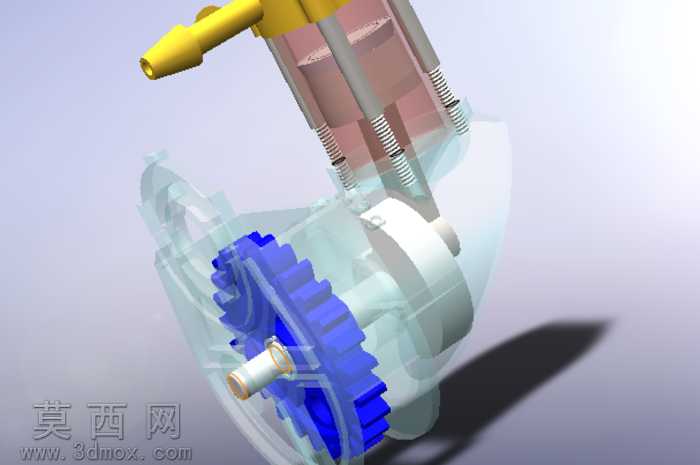

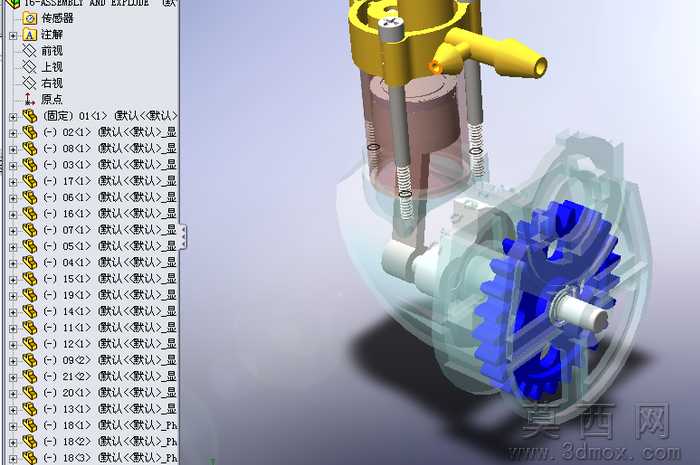

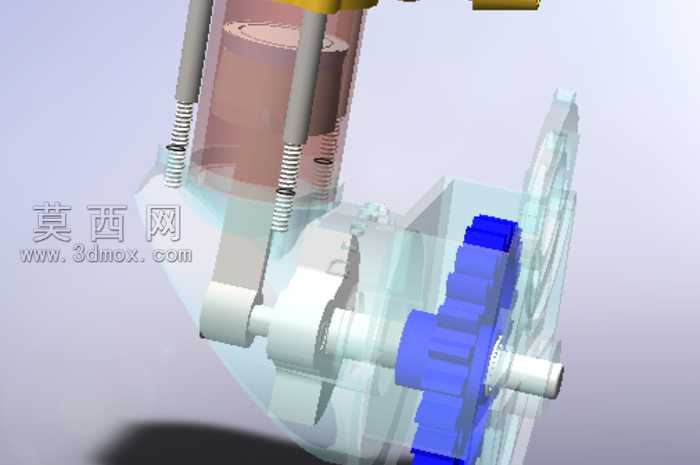

本作品为采用三维建模软件完成的机械传动装置设计，整体建模过程严格遵循机械装配逻辑，从基础零件建模到总装配逐级搭建完成。建模阶段首先完成核心传动齿轮的参数化绘制，对齿轮的齿形、轮毂、键槽结构进行精准还原，保证齿形啮合的参数符合机械设计标准，后续依次完成传动轴、透明防护壳体、上部气动执行组件、支撑导杆、复位弹簧等零件的独立建模，每个零件均按照实际加工的尺寸公差要求设定建模参数，确保装配阶段各零件不存在干涉问题。渲染阶段对不同零件赋予差异化材质，核心传动齿轮采用高饱和度蓝色工程塑料材质，突出其核心传动件的视觉定位；上部气动组件采用哑光黄色金属漆材质，模拟气动元件的工业涂装质感；支撑导杆与传动轴赋予抛光金属材质，还原金属加工件的表面光泽；防护壳体采用半透明磨砂亚克力材质，既可以清晰展示内部齿轮传动的完整结构，又能模拟真实设备的防护外壳质感；复位弹簧采用金属丝材质，还原弹簧的螺旋结构与金属反光特性。结构设计上，该装置采用齿轮作为核心传动部件，上部气动组件可输出直线往复动力，通过导杆的导向作用将动力传递至下部齿轮机构，复位弹簧可实现动作完成后的自动复位，半透明外壳的设计既满足结构防护需求，又可直观观察内部传动运行状态，整体装配结构紧凑，动力传递路径清晰，各连接部位的配合关系符合机械设计的装配要求。设计思路围绕直观展示机械传动逻辑展开，通过半透明外壳与差异化材质配色，将内部核心传动结构完整呈现，既可以作为机械传动原理的演示模型，也可作为同类气动传动设备设计的结构参考，建模过程中对零件的装配约束进行了完整设定，可实现机构运动的模拟演示，直观展现动力从气动组件输入到齿轮传动输出的完整运动过程。
