拖车专用多级阶段传动齿轮箱结构设计

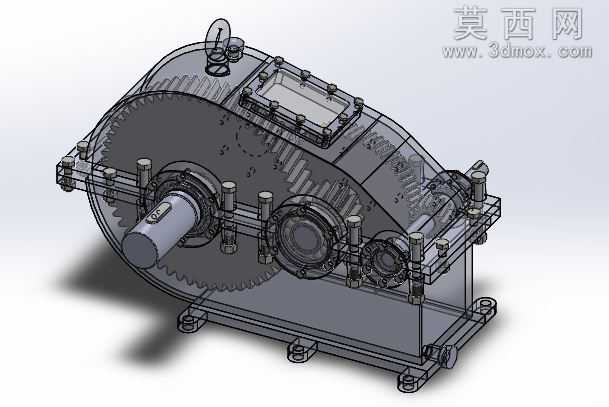

本作品为拖车配套的阶段齿轮箱三维设计成果，建模阶段依托三维参数化设计工具完成全零件的精准构建，首先从传动链的参数匹配入手，根据拖车工况下的转速、扭矩传递需求，确定各级齿轮的模数、齿数、压力角、齿宽等核心参数，依次完成输入轴、中间传动轴、输出轴的轴段结构设计，匹配对应位置的平键、轴承、轴承端盖、密封件等标准件的选型与建模，所有标准件均严格遵循对应国标尺寸规范，保证模型的工程实用性。箱体部分采用剖分式结构设计，建模时同步考虑了箱体的壁厚均匀性、安装地脚的承重强度、观察窗的开合便利性、透气塞的安装位置、油标尺的观测角度、放油螺塞的布局合理性，对箱体上的轴承安装孔、螺栓连接孔、定位销孔均做了同轴度、位置度的参数化约束，避免装配时出现干涉问题。渲染阶段采用半透明线框结合实体着色的展示方式，既可以清晰呈现箱体外部的安装结构、连接螺栓的排布、输入输出轴的伸出位置，也能够直观展示箱体内部各级齿轮的啮合状态、轴系的支撑布局、传动件的排布逻辑，材质设置上区分了不同零件的材质属性：齿轮与轴类零件采用调质钢材的金属质感，箱体采用铸铁的哑光磨砂质感，密封件采用橡胶的深色哑光质感，紧固件采用镀锌件的亮面金属质感，不同材质的区分让模型的结构层次更加清晰。设计过程中重点考虑了拖车行驶工况下的冲击载荷特性，对轴系的支撑跨距做了优化，保证轴的刚度满足重载传动需求，各级齿轮的传动比分配遵循等强度设计原则，让各级齿轮的接触强度、弯曲强度尽量均衡，提升齿轮箱整体的使用寿命，同时在箱体底部设计了加强筋结构，在不额外增加过多箱体重量的前提下提升箱体的结构刚性，避免重载下箱体出现变形影响齿轮啮合精度。整体装配完成后做了全局干涉检查，对螺栓连接位置、齿轮啮合间隙、轴承装配位置、密封件压缩量都做了参数校验，确保模型符合机械设计的工程规范，可直接用于后续的工程分析、加工参考或教学演示场景。
