四缸四循环发动机爆炸视效结构三维设计

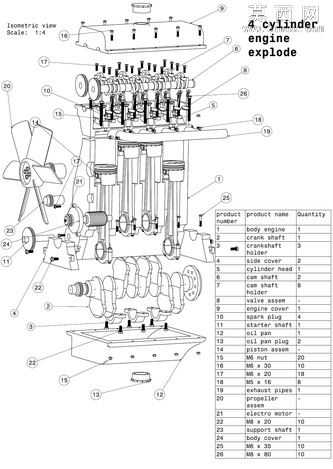

本作品为四缸四循环发动机的爆炸展示三维模型，采用等轴测视角完成整体布局搭建，完整还原了直列四缸四冲程内燃机的全部核心组成部件，通过爆炸视图的排布逻辑，将各层级零部件按照实际装配的反向顺序进行分层错位摆放，清晰呈现每一个零件的安装位置、装配关系与外形特征。建模过程中严格遵循内燃机的实际结构比例，对气缸盖、气门组件、凸轮轴、活塞连杆组、曲轴总成、油底壳、正时机构、冷却风扇等核心系统逐一进行精细化建模，每一个零件的外形轮廓、连接点位、配合结构都经过严谨推敲，确保各部件在完成装配后可还原真实发动机的机械运动逻辑。模型在结构呈现上做了针对性优化，将原本嵌套装配的内部结构完全展开，既保留了各零件之间的位置对应关系，又能让观看者直观理解从气门进排气、活塞往复运动到曲轴旋转输出的整套动力传递路径，清晰展示四循环发动机进气、压缩、做功、排气四个行程对应的机械配合逻辑。材质设定上根据不同零部件的实际材质属性做了区分，缸体类部件采用铸铁质感的哑光金属材质，曲轴、连杆等运动部件做了合金钢材的质感处理，密封垫片、风扇叶片等非金属部件匹配对应的橡塑材质表现，通过材质差异强化不同部件的功能区分。整体设计以结构展示为核心目标，爆炸视图的排布错落有序，既不会因为部件过多显得杂乱，又能完整覆盖发动机从上端配气机构到下端曲轴箱、从前端冷却系统到后端动力输出端的全部结构，能够直观展现四缸四循环发动机的完整构造，可用于内燃机结构教学、机械原理演示等场景，帮助观者快速理解这类经典动力装置的组成逻辑与运行基础。
