L298N直流电机驱动板结构设计

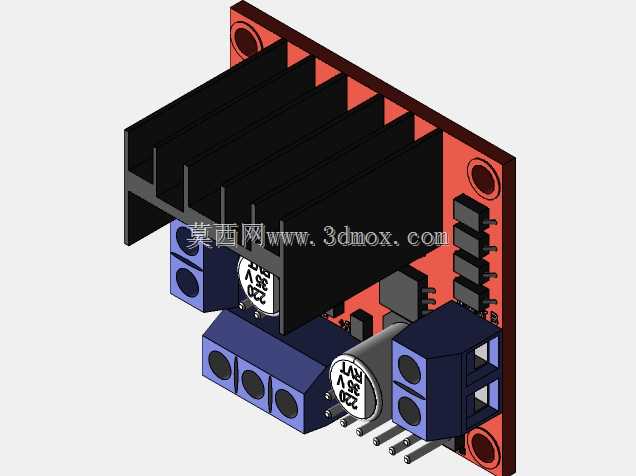

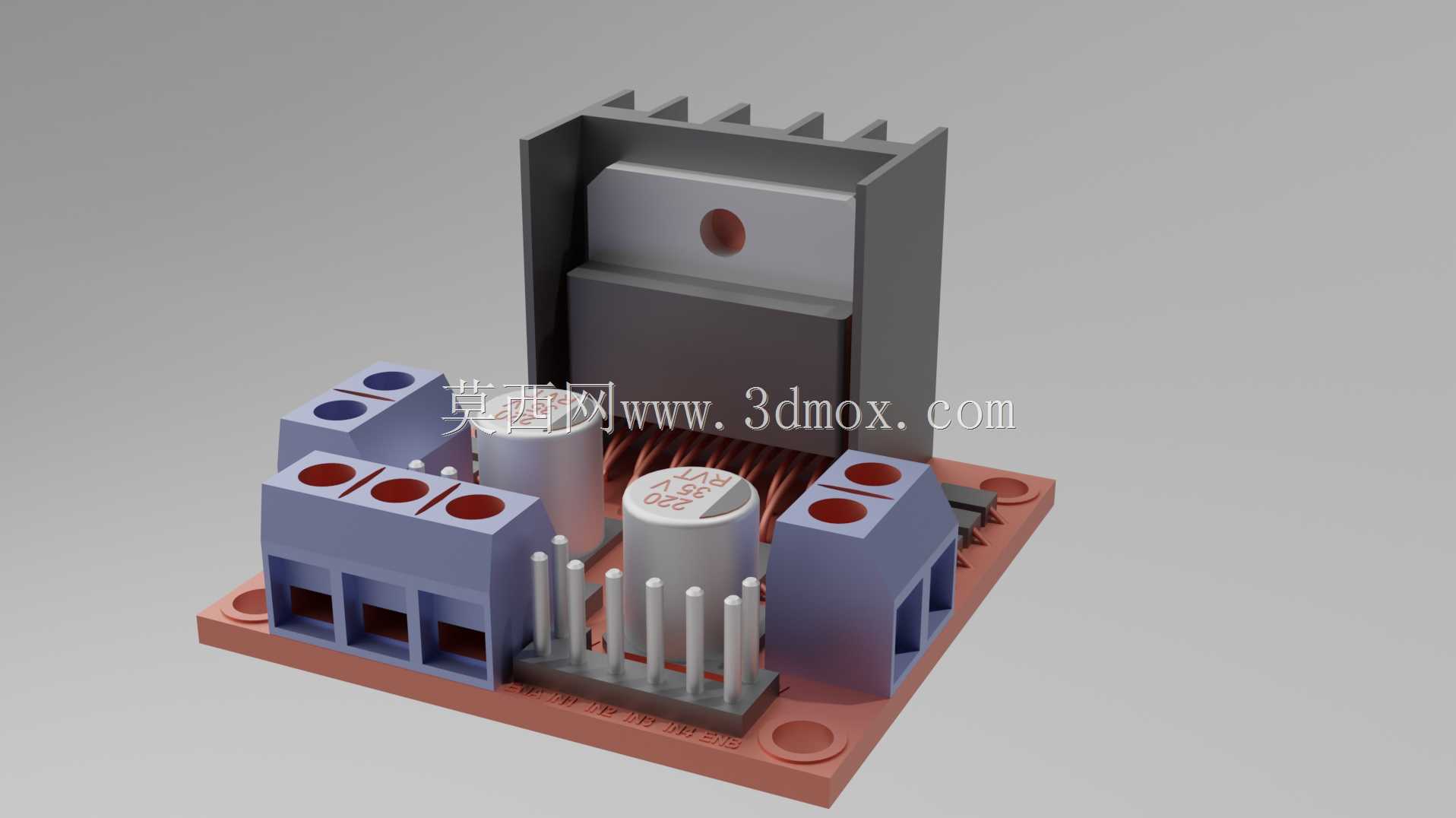

　　在小型自动化设备、教学实验平台、智能小车以及各类低压直流运动控制场景中，L298N驱动模块是应用极为广泛的功率驱动部件，本次呈现的三维结构完整还原了该驱动板的实体装配状态，覆盖从PCB基板到外围接插件、散热构件、功率元件的全部细节。从实际工程应用角度出发，这类驱动模块的核心作用是接收主控端输出的弱逻辑控制信号，将其转化为足以驱动直流电机、步进电机运转的功率输出，可同时实现两路直流电机的正反转、调速控制，单路持续输出电流可满足多数小型运动负载的驱动需求，在学生科创项目、小型输送线工位、桌面级自动化装置中都能见到它的应用。

　　在结构设计层面，该模型完整还原了模块的装配逻辑：底部为标准厚度的FR-4材质PCB基板，基板上预留了固定安装孔位，可直接通过M3规格螺丝固定在设备安装面或型材支架上，安装孔的孔位间距完全匹配市面通用L298N模块的实际尺寸，方便设计人员在做整机布局时直接调用，无需反复核对安装边界。基板上方核心位置安装L298N功率芯片，芯片背部贴合铝制散热鳍片，散热鳍片通过卡扣与螺丝结构固定在基板上，鳍片的齿形方向、高度都做了精准还原，设计时如果需要考虑设备内部风道走向，可直接参考该模型的散热件轮廓预留通风空间，避免出现散热件与周边结构干涉的问题。

　　接插件部分的结构还原度直接决定了整机布线时的干涉校验准确性，模型中完整呈现了三路大电流接线端子的结构，端子的进线口方向、螺丝固定位、引脚焊盘高度都与实物一致，这类端子用于连接电机动力线与外部直流电源，设计整机外壳或走线槽时，需要预留足够的接线操作空间，避免端子被周边结构遮挡导致无法拧动固定螺丝。除了大电流端子，板上还还原了逻辑控制端的排针结构、电解电容、功率电阻、指示二极管、电源指示灯等元件的位置与外形，其中电解电容的高度、直径参数都按照常用规格建模，在做上层盖板或相邻板卡布局时，可直接参考这些元件的高度参数预留安全间隙，避免出现装配时元件顶壳的问题。

　　从安装边界来看，该模块的整体外轮廓尺寸完全匹配量产通用版本，长宽高方向的最大尺寸分别覆盖散热片顶端、接线端子外沿、排针顶端三个极限位置，设计人员在进行设备内部布局时，不需要额外放大尺寸余量，直接按照模型的外轮廓预留安装空间即可。同时模型也还原了板上跳帽的结构位置，跳帽用于驱动逻辑的使能控制，在结构设计时需要注意不要在跳帽对应位置设计加强筋或凸台，避免后期调试时无法插拔跳帽更改驱动模式。

　　在实际选型与结构适配过程中，很多设计人员容易忽略驱动模块的散热空间预留，该模型的散热片高度、齿距都做了1:1还原，当模块长时间满负载运行时，散热片表面温度会升高，周边的塑料结构件、线材需要与散热片保持至少3mm的安全距离，避免高温导致线材绝缘层老化或塑料件变形。另外接线端子的进线方向为垂直于基板向上，在设计设备外壳的出线孔时，可对应端子位置预留开孔，让动力线直接从端子引出到设备外部，减少线材在设备内部的弯折半径，提升布线可靠性。

　　对于三维建模从业者与结构设计人员来说，该模型可直接用于小型智能设备的整机装配校验，不需要再花费时间逐个绘制板上元件，只需要将模型导入到装配环境中，匹配安装孔位即可完成驱动模块部分的布局，大幅缩短设备研发阶段的结构设计周期。同时模型的细节精度足够支撑运动干涉检查、布线空间校验、散热风道模拟等前期设计验证工作，避免在样机试制阶段才发现结构干涉、空间不足等问题，减少反复改模的成本。在教学场景中，该模型也可用于电子结构装配的演示素材，帮助学习者直观理解功率驱动模块的元件布局与装配逻辑，理解功率元件散热设计、接插件布局的工程考量。
