面板安装式直流电源适配器母座连接端口

　　在各类低压直流供电的电子、电气设备中，这类适配器母端口是承担电源输入接驳的核心接插部件，日常接触的桌面小型仪器、工业控制终端、外置供电型传感模块、消费类电子外设的电源输入位，都能见到这类结构的身影。它的核心作用是实现外置电源适配器与设备内部供电回路的可靠物理连接与电气导通，避免导线直接焊接带来的拆装不便、维护困难问题，同时通过标准化的接插结构，实现同规格适配器的通用互换，降低设备的配套适配成本。

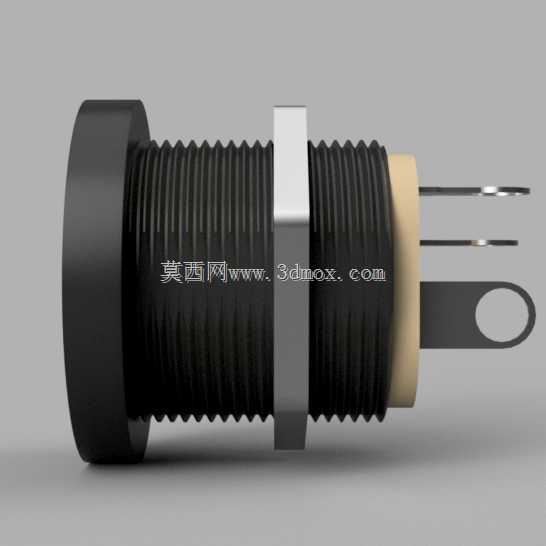

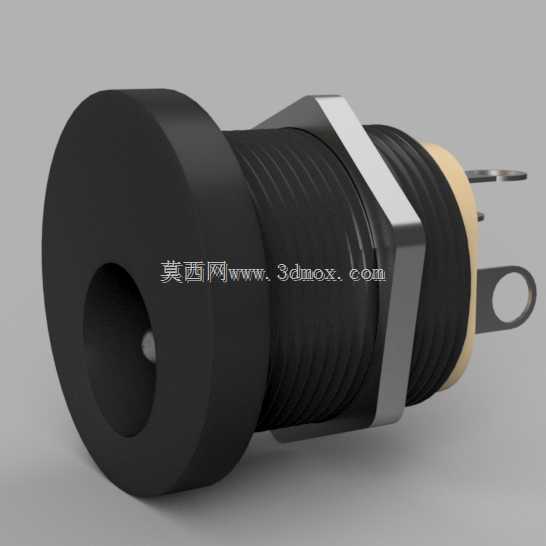

　　从结构设计逻辑来看，这款母端口采用了面板穿装的固定形式，主体设置了带外螺纹的柱状安装段，搭配金属锁紧垫片与锁紧螺母，能够在设备壳体的预设开孔位置完成轴向固定，安装时仅需在设备面板上开出对应直径的圆形安装孔，将母座从面板外侧穿入，内侧依次套入防松垫片、旋紧锁紧螺母即可完成固定，不需要额外设计复杂的卡扣或者螺丝固定位，对面板的加工精度要求较低，适配金属、塑料等多种材质的设备壳体。前端的绝缘凸台直径略大于安装螺纹段，安装后能够紧密贴合面板外侧表面，既可以遮挡安装孔的加工毛刺，也能形成一定的防尘、防误触屏障，避免外部异物直接接触内部带电插芯。

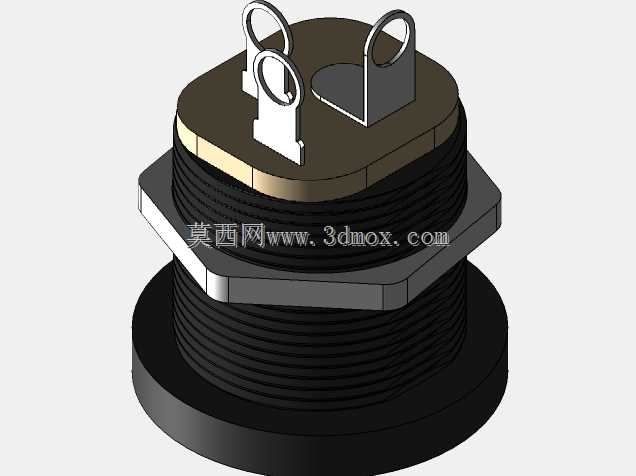

　　接插配合面的设计充分考虑了日常使用的插拔可靠性，中心的导电插针采用弹性接触结构，与适配器公头的内孔配合时能够形成足够的接触正压力，降低接触电阻，避免大电流供电时出现接头发热、电压压降过大的问题；外围的圆筒状负极接触端采用多瓣式弹性开槽结构，插入公头时能够沿径向产生弹性形变，均匀包裹公头的外壁，保证圆周方向的接触一致性，即使在设备存在小幅振动的使用场景下，也不会出现接触不良、供电中断的情况。尾部的两个焊接引脚采用扁平式设计，分别对应正极与负极回路，引脚的长度与间距预留了足够的焊盘操作空间，既可以采用手工焊接与设备内部的供电导线连接，也能够适配波峰焊工艺直接焊接在PCB板上，满足不同生产规模的装配需求。

　　从安装边界尺寸来看，这款母座的轴向总长度控制在紧凑范围内，不会过度占用设备内部的腔体空间，对于内部空间局促的小型便携设备十分友好；前端插拔端的尺寸符合通用直流电源接口的适配规范，能够与市面上主流的同规格适配器公头实现互配，不需要单独定制配套插头。绝缘主体部分采用耐温、绝缘性能优异的工程塑料注塑成型，能够承受焊接时的高温，长期使用过程中不会出现绝缘失效、形变开裂的问题；金属导电部件采用铜基材质表面镀镍处理，兼顾导电性能与抗氧化能力，在常规室内使用环境下能够长期保持稳定的接触性能，不会因为氧化层堆积导致接触故障。

　　在实际选型应用中，这类母端口需要根据设备的供电电流参数匹配对应的载流规格，同时结合设备面板的厚度选择合适的螺纹段长度，确保锁紧螺母能够完全旋合到位；设计PCB安装方案时，需要注意引脚的出线方向与周边元器件的安全间距，避免高压回路与低压信号回路出现干扰。对于需要经常插拔电源的设备场景，这类母座的弹性接触结构能够承受数百次的反复插拔而不出现性能衰减，相比导线直接焊接的供电方式，大幅提升了设备的使用便利性与维护效率，也减少了因为导线拉扯导致的内部线路断裂故障。
