膨胀式盾锚定螺栓紧固结构三维设计

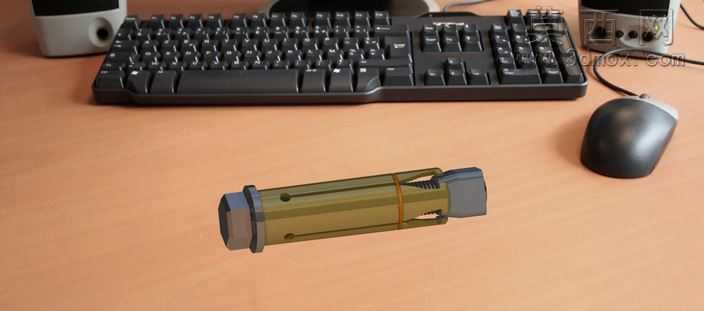

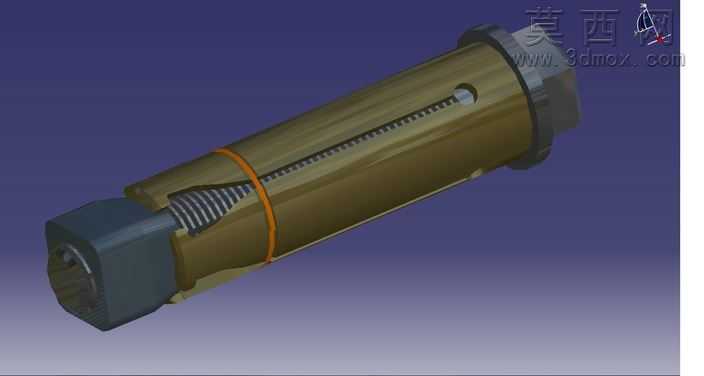

本作品为盾锚定螺栓紧固组件的三维参数化建模成果，建模过程严格遵循机械紧固件的实际生产尺寸规范，对螺栓杆体、膨胀夹套、六角螺母、配套垫圈等所有组成零件进行1:1等比例还原，完整复刻了该类锚栓的松动工况结构特征。建模阶段首先绘制螺栓杆体的基础轮廓草图，通过拉伸、切除等基础特征完成带螺纹段杆身的主体构建，对杆端六角头采用多边形拉伸配合倒角工艺处理，还原金属紧固件的棱边钝化细节；针对核心的膨胀夹套部件，先构建薄壁圆筒基础特征，再通过纵向开槽切除形成三瓣式膨胀结构，对夹套端部的内锥面进行精准拔模处理，保证与螺栓杆端锥面的装配贴合度，夹套外侧的环形定位槽通过旋转切除特征完成，用于配套橡胶圈的限位固定。材质渲染阶段针对不同零件匹配对应材质属性：螺栓杆、螺母、膨胀夹套均赋予镀锌碳钢材质，调整金属粗糙度参数模拟镀锌层的亚光金属质感，对螺纹牙型处做细微的纹理凹凸处理还原加工痕迹；配套橡胶密封圈赋予丁腈橡胶材质，调整漫反射与粗糙度参数模拟橡胶的哑光弹性质感；垫圈部件做表面镀锌钝化的色彩微调，区分不同零件的材质差异。装配阶段严格按照实际安装顺序完成组件配合，通过同轴心、重合、距离等配合约束还原各零件的装配关系，特意呈现螺栓预紧后夹套微张的松动临界状态，清晰展示该类锚栓从锁紧到松动过程的结构变化逻辑，可用于机械紧固件的结构教学、安装演示以及锚固方案的模拟验证场景，模型各零件参数可编辑，支持根据实际使用需求调整尺寸规格，适配不同的锚固安装工况。
