Arlec凝灰岩款强光手电筒结构设计

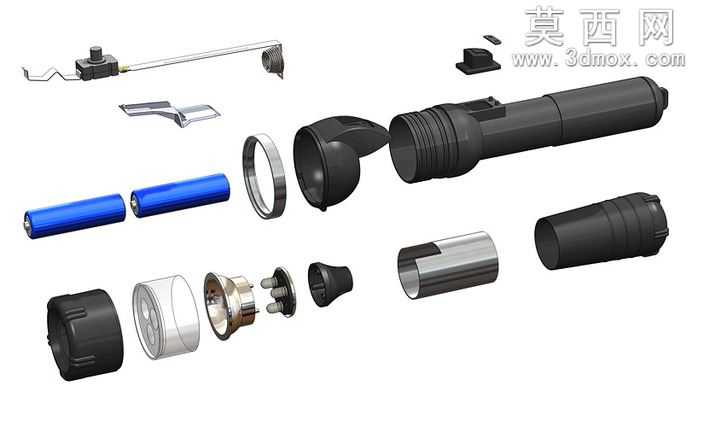

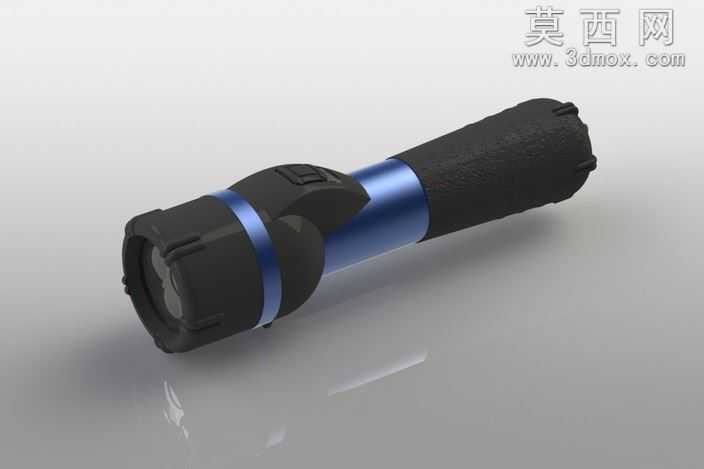

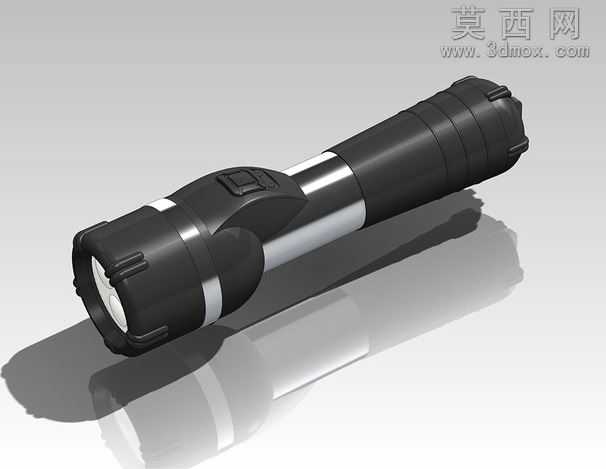

本作品为Arlec凝灰岩火炬款手持手电筒的完整三维参数化模型，采用SolidWorks完成全零件建模与总装配合，完整还原了该款手电从外观造型到内部装配的全部结构细节。建模过程中首先从产品的整体外观轮廓入手，参考实物比例确定筒身总长、灯头直径、尾盖尺寸等核心参数，采用旋转凸台、拉伸切除等基础特征完成筒身主体的基础造型，针对筒身表面的防滑纹理，采用圆周阵列结合包覆特征实现均匀的凹凸纹路，还原握持时的防滑触感，同时保证外观的工业设计质感。模型采用爆炸视图呈现完整的装配层级，从前端灯头组件开始，依次包含透光镜片、反光杯、灯珠固定座、头部防水胶圈、灯头连接环，筒身部分包含主体外壳、按键开关组件、开关防水帽、内部电池仓结构，供电部分还原了两节串联锂电池的安装位与导电接触结构，尾部包含尾盖、尾盖防水胶圈、挂绳安装结构、尾部导电弹簧等细节零件，每一个零件都单独建模并赋予对应的材质属性：金属导电件采用抛光不锈钢材质，筒身外壳采用哑光黑色硬质工程塑料材质，防水胶圈采用黑色软质橡胶材质，镜片采用高透亚克力材质，电池采用蓝皮锂电池的外观质感，反光杯采用真空镀铝的高反光金属材质，不同材质通过软件的外观编辑器调整粗糙度、反射率、透明度参数，渲染后能够清晰区分不同零件的材质差异。设计过程中充分考虑了老式手电筒的结构优化点，在开关结构上采用侧按式独立开关组件，相比传统尾部开关操作更便捷，灯头采用调焦结构设计，可通过旋转灯头调整光斑聚散，所有配合部位都设计了对应的防水胶圈安装槽，满足户外使用的防水需求，各零件之间的配合公差在建模时预留了合理的装配间隙，既保证装配后结构紧凑无松动，也符合实际注塑、五金加工的工艺要求。整体模型结构完整，零件间配合关系清晰，爆炸视图逻辑合理，能够直观呈现该款手电筒的全部设计细节，可用于手电产品的结构参考、装配演示以及相关教学场景使用。
