异形多腔体单部分机械构件三维设计

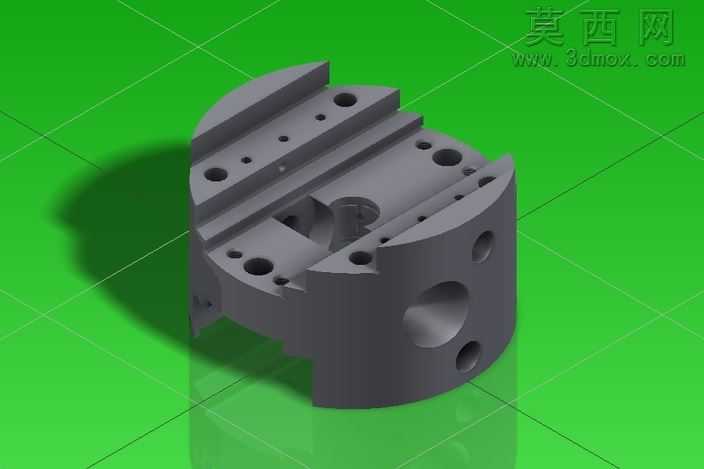

本作品为异形多腔体单部分机械构件的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以半圆柱基准面为基础绘制主体轮廓草图，通过拉伸、切除、布尔运算等基础特征命令搭建主体框架，针对构件上分布的不同孔径的安装孔、定位孔，采用孔特征命令逐一匹配孔深、沉头参数，保证所有孔位的同轴度、位置度符合机械加工公差要求。渲染阶段采用哑光金属灰材质模拟实际机加工后的铸铁或铝合金毛坯质感，在绿色网格背景的渲染环境中添加柔和的定向光源，投射出自然的软阴影，清晰呈现构件的立体轮廓与结构层次，材质参数调整中适当提高了表面粗糙度数值，还原未做表面处理的金属加工件真实质感，避免过度反光造成结构细节丢失。结构设计上，该构件采用半圆弧主体搭配双侧延伸安装翼板的布局，中部设置多组阶梯式腔体与卡槽结构，用于后续装配过程中容纳配套功能组件，侧面与端面分布的不同规格通孔分别承担定位连接、流体通路、紧固件安装的作用，所有棱边均按照机械加工工艺要求设置了合理的倒角与圆角，避免应力集中同时去除加工毛刺。设计思路围绕单零件的装配适配性展开，在建模初期就同步考量了后续数控加工的工艺可行性，所有特征的拔模角度、加工余量都预留了合理参数，腔体内部的加强筋结构在不增加整体重量的前提下提升了构件的结构强度，双侧翼板上的等距安装孔位经过阵列特征统一排布，保证安装时的互换性与定位精度，整体结构紧凑，各功能区域划分清晰，既满足装配对接的空间需求，也兼顾了零件加工的工艺便利性，可直接用于后续的工程图导出、数控加工编程以及装配干涉校验环节。
