铰接安装式液压缓冲阻尼装置三维设计

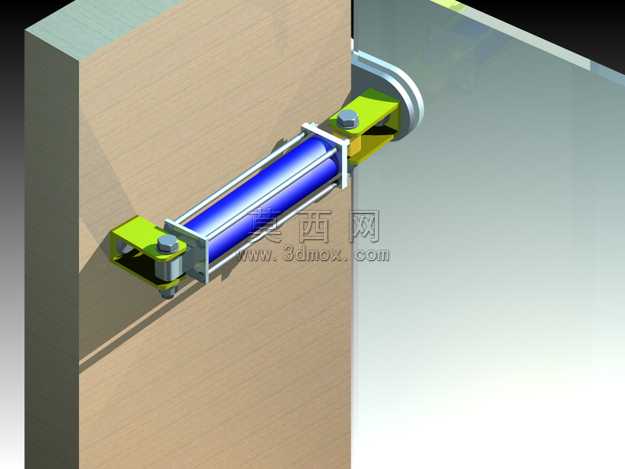

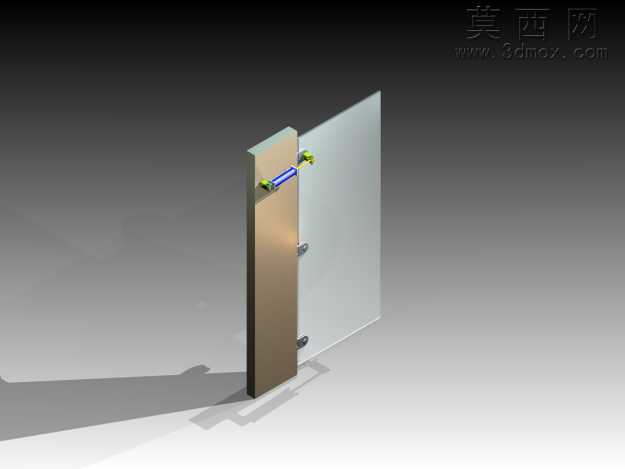

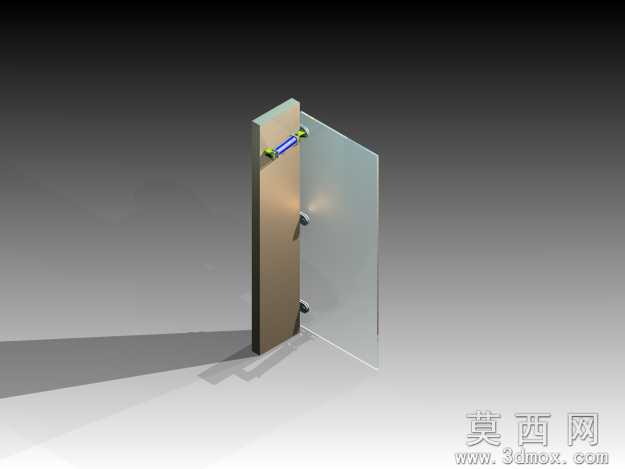

本作品为铰接安装形式的液压缓冲阻尼装置三维模型，采用Autodesk Inventor完成全参数化建模，同时输出STEP、IGES等通用中间格式，可适配多数主流三维CAD软件的编辑与装配需求。建模过程严格遵循机械设计规范，首先完成核心零部件的参数化草图绘制，对缸筒、活塞杆、两端铰接耳座、密封安装槽等结构进行精准尺寸约束，确保各部件装配间隙符合液压元件的公差要求。模型装配阶段采用自下而上的装配逻辑，依次完成活塞杆与活塞组件的同轴配合、缸筒与端盖的密封面贴合约束、两端铰接耳的转动副定义，完整还原装置的实际运动自由度，可直接用于运动仿真验证缓冲行程。渲染阶段针对不同部件赋予对应材质属性：缸筒外表面赋予亮面金属镀铬材质，还原液压元件的典型表面处理效果；活塞杆表面赋予高抛光不锈钢材质，体现活塞杆的低粗糙度加工特征；两端铰接支座赋予碳钢氧化发黑材质，搭配紧固件的镀锌金属质感，安装基板赋予哑光工程板材材质，通过环境光遮蔽、漫反射光影调整，清晰呈现装置的结构层次与装配关系。结构设计上，该装置采用双耳环铰接安装形式，可适配存在小幅角度偏移的安装场景，避免刚性连接带来的侧向载荷损伤；缸体内部预留缓冲腔结构，可通过流体阻尼作用实现设备运行末端的平缓减速，消除刚性碰撞带来的冲击与噪音。设计过程中充分考虑元件的实际应用场景，对铰接孔的配合公差、密封件的安装槽尺寸、活塞杆的伸出限位结构都做了细节还原，模型无冗余几何特征，各零部件可单独导出用于工程图生成、BOM清单制作，也可直接导入自动化产线、工程机械、输送设备等整机装配场景中，完成缓冲工位的虚拟装配验证，帮助设计人员提前校核安装空间、运动干涉问题，缩短液压缓冲系统的设计迭代周期。
